Description générale

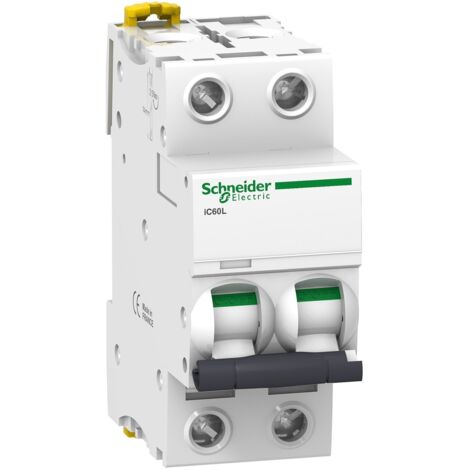

L'Acti9 iC60L 2P 32A est un disjoncteur modulaire conçu pour protéger, surveiller et contrôler les installations électriques dans les bâtiments industriels et tertiaires. Il est facile à installer sur rail DIN et est livré en emballage individuel avec une notice simplifiée. Ce disjoncteur offre une protection efficace grâce à sa classe de limitation 3, améliorant ainsi le coût de protection du circuit aval.Spécifications techniques
- Fréquence du réseau : 50/60 Hz
- Limite de déclenchement magnétique : 8 x In +/- 20 %
- Pouvoir assigné de coupure de service en court-circuit : 20 kA à 100 % x Icu (72...125 V CC)
- Tension assignée d'isolement : 500 V CA (50/60 Hz)
- Tension assignée de tenue aux chocs : 6 kV
- Durée de vie électrique : 10 000 cycles
- Durée de vie mécanique : 20 000 cycles
- Température de fonctionnement : -35°C à 70°C
- Température de stockage : -40°C à 85°C
- Dimensions : 36 mm (L) x 85 mm (H) x 78,5 mm (P)
- Poids : 0,25 kg
- Couleur : Blanc (RAL9003)
- Degré de protection : IP20 et IP40 en coffret
- Degré de pollution : 3
- Catégorie de surtension : IV
Compatibilité et accessoires
- Compatible avec les blocs de distribution du peigne de jeu de barres
- Accessoires disponibles : peignes du système Acti9, auxiliaires de réarmement, de déclenchement et télécommandes
- Capteurs d'énergie Power Tag intégrables
Installation
- Mode d'installation : Fixe sur rail DIN
- Largeur : 4 pas de 9 mm
- Mode de raccordement : Terminal simple, haut ou bas
- Couple de serrage : 3.5 N.m
- Longueur de dénudage des fils : 14 mm
- Fil rigide : 1...35 mm² max
- Fil souple : 1...25 mm² max
Utilisation
Le disjoncteur Acti9 iC60L 2P 32A est conçu pour protéger les circuits électriques, offrant une installation facile et une signalisation locale via un indicateur de déclenchement. Son mécanisme à fermeture rapide améliore sa durée de vie et sa fiabilité.
Autres informations
Le disjoncteur est conforme aux normes EN 60947-2 et IEC 60947-2. Il est également conçu pour une utilisation sécurisée avec des obturateurs IP20B rapides et ergonomiques.
