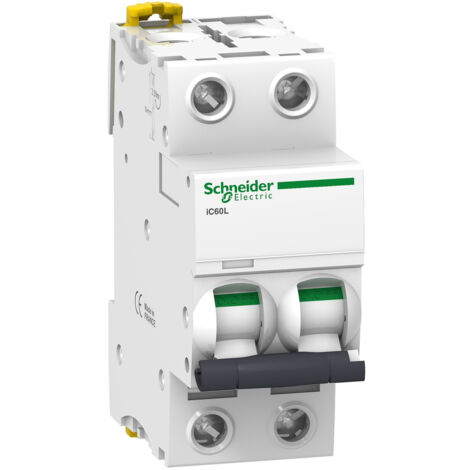

A9f94216 Schneider Ic60l Disjoncteur Bipolaire 16a - 2p - Courbe C - 25ka - Bornes à Vis étrier

Name: A9f94216 Schneider Ic60l Disjoncteur Bipolaire 16a - 2p - Courbe C - 25ka - Bornes à Vis étrier
Brand: SCHNEIDER ELECTRIC
SKU: 3606480084225
Price: 40.1 EUR
Availability: InStock
Rating: 5 (1 reviews)

~~41,84€~~

Vous achetez pour votre entreprise ?

Tarifs négociés HT jusqu'à -20%

Passer à un compte pro

Vendu par Achat-Electrique et 5 autres marchands

Ces articles peuvent vous intéresser !

Schneider Electric – Disjoncteur bipolaire 40A 415V CA – Courbe de déclenchement C – Raccordement bornes type tunnel – A9S65240

Schneider Electric – Disjoncteur tétrapolaire 2A – Courbe C – 50kA – Bornes à vis – Compatible peignes 18mm – 4 modules – NF

~~52,80€~~

Schneider Electric – A9F77216 – Disjoncteur bipolaire 2P 16A courbe C – Coupure 15kA – Installation sur rail DIN – Signalisation locale

11 options

Schneider Electric – A9F77216 – Disjoncteur bipolaire 2P 16A courbe C – Coupure 15kA – Installation sur rail DIN – Signalisation locale

Disjoncteur iC60N 20A - 3pôles - courbe C - 10kA Acti9 Schneider A9F74320

9 options

Disjoncteur iC60N 20A - 3pôles - courbe C - 10kA Acti9 Schneider A9F74320

Schneider Electric – Disjoncteur bipolaire 2P 63A – Courbe C – Type de commande par maneton – Signalisation ON/OFF – A9S65263

Livraison gratuite

ACTI9 IC60N DISJ 2P 16A CRBE B ACTI9, IC60N DISJONCTEUR 2P 16A COURBE B SCHNEIDER ELECTRIC A9F76216

Combiné Disjoncteur + 2 prises de courant embrochable XE - Schneider R9ECS616

Livraison gratuite

Interrupteur sectionneur 2x125 A - Acti9 type iSW292 - Schneider A9S65292

Schneider Electric – Disjoncteur tétrapolaire 40A 3P+N – Compatible réseaux triphasés jusqu'à 415V – Courbe de déclenchement C – Acti9 iSW NA

~~67,84€~~

Schneider Electric – Disjoncteur tripolaire 63A – 4 modules – Compatible avec bobine MX et MN – Installation sur rail DIN – Indication ON/OFF

~~53,14€~~

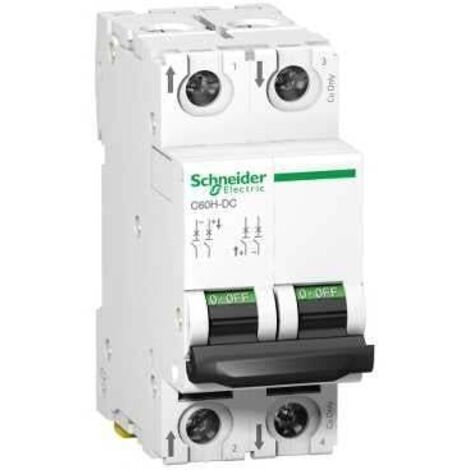

A9n61528 Disjoncteur Courant Continu Dc - 2p - 10a - Courbe C - à Vis - Schneider C60h-dc

18 options

A9n61528 Disjoncteur Courant Continu Dc - 2p - 10a - Courbe C - à Vis - Schneider C60h-dc

Livraison gratuite

5 options

Disjoncteur

Livraison gratuite

Schneider Electric – Disjoncteur bipolaire 2p 63A A9F74263 – Courbe C 10kA pour courant 220V – Bornes à vis – Installation sur rail DIN

Livraison gratuite

Acti9, iC60N disjoncteur 2P 16A courbe B - A9F73216

Interrupteur sectionneur 2x100 A - Acti9 type iSW291 - Schneider A9S65291

Disjoncteur RESI9 2P 20A courbe C 230V 6000A

6 options

Disjoncteur RESI9 2P 20A courbe C 230V 6000A

Acti9, iC60N disjoncteur 2P 10A courbe C - A9F79210

11 options

Acti9, iC60N disjoncteur 2P 10A courbe C - A9F79210

Schneider Electric – Disjoncteur bipolaire 16A A9F74216 – Courbe C – 10kA pour installations industrielles – Bornes à vis – Rail DIN

Livraison gratuite

Disjoncteur 2P C 63A 6kA AC iC60N-C63-2 Acti9 A9F04263

Acti9, iC60H disjoncteur 2P 16A courbe C - A9F84216

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Description générale

Le disjoncteur Acti9 iC60L de Schneider est un appareil modulaire conçu pour la protection des circuits électriques. Avec une capacité de 16A et une courbe de déclenchement C, il est idéal pour les installations domestiques et professionnelles. Ce disjoncteur est conçu pour assurer une protection efficace contre les surcharges et les courts-circuits, garantissant ainsi la sécurité de vos installations électriques.

Spécifications techniques

Type : Disjoncteur magnétothermique 2P

Courant nominal : 16A

Tension assignée d'isolement (Ui) : 500 V CA

Tension assignée de tenue aux chocs (Uimp) : 6 kV

Pouvoir de coupure : 20 kA à 440 V CA, 25 kA à 380...415 V CA, 15 kA à 400 V CA

Limite de déclenchement magnétique : 8 x In +/- 20 %

Durée de vie mécanique : 20 000 cycles

Durée de vie électrique : 10 000 cycles

Dimensions : 85 mm (hauteur) x 36 mm (largeur) x 78,5 mm (profondeur)

Poids : 0,25 kg

Couleur : Blanc

Compatibilité et accessoires

Mode d'installation : Fixe sur rail DIN

Compatibilité avec le bloc de distribution du peigne de jeu de barres : Oui, haut ou bas

Installation

Mode de raccordement : Terminal simple, haut ou bas

Fil rigide : 1...25 mm² max

Fil souple : 1...16 mm² max

Longueur de dénudage des fils : 14 mm

Couple de serrage : 2 N.m

Utilisation

Ce disjoncteur est utilisé pour protéger les circuits électriques contre les surcharges et les courts-circuits. Il est adapté pour une utilisation dans des installations domestiques et commerciales, offrant une sécurité accrue pour les équipements électriques.

Autres informations

Signalisation locale : Indicateur de déclenchement

Classe de limitation : 3

Conforme aux normes : EN 60947-2, IEC 60947-2, EN 60898-1, IEC 60898-1

Caractéristiques

Marque
SCHNEIDER ELECTRIC
Intensité courant
16 A
Quantité par pack
1
Courbe de déclenchement
C
Fonction du disjoncteur
Bipolaire
Hauteur
85 mm
Indice de protection
IP20
Intensité nominale
AC
Largeur
36 mm
Matières
Plastique
Mode de pose électricité
Rail DIN
Nombre de pôle(s)
2
Poids
250 g
Profondeur
78.5 mm
Réseau électrique
Monophasé
Tension électrique
400 V
Type de connecteur
Bipolaire
Type de connexion
À vis
Réf. ManoMano
ME197771
MMID
885470263456
Réf. fabricant
3606480084225
EAN
3606480084225

Questions fréquentes

Ce disjoncteur peut-il être utilisé dans des installations commerciales avec une tension supérieure à 400 V ?

Oui, ce disjoncteur est conçu pour fonctionner jusqu'à une tension assignée d'isolement de 500 V CA. Il offre un pouvoir de coupure de 20 kA à 440 V CA, ce qui le rend adapté aux installations commerciales avec des tensions élevées.

Quel type de fils peut être utilisé pour le raccordement et quelles sont les dimensions maximales ?

Ce disjoncteur permet le raccordement de fils rigides jusqu'à 25 mm² et de fils souples jusqu'à 16 mm². La longueur de dénudage recommandée est de 14 mm pour un raccordement optimal.

Quelle est la durée de vie mécanique et électrique de cet appareil ?

La durée de vie mécanique de cet appareil est de 20 000 cycles, tandis que sa durée de vie électrique est de 10 000 cycles, garantissant une utilisation fiable sur le long terme.
