Description

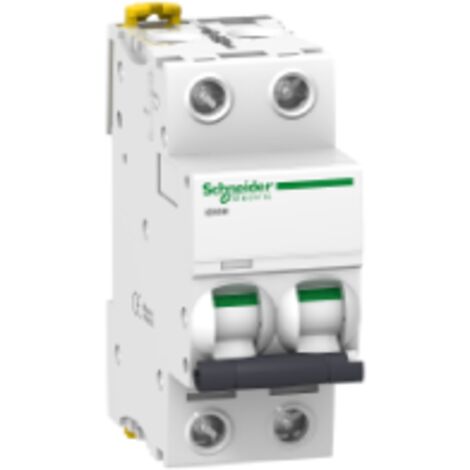

Disjoncteur 2P 16A Courbe C - Schneider A9F84216
Ce disjoncteur bipolaire de calibre 16A est équipé de bornes à vis.
Issu de la gamme Acti9 iC60H de chez Schneider Electric, ce disjoncteur assure un pouvoir de coupure de 10kA selon la norme NF EN60898-1 (résidentiel) et de 15kAselon la norme NF EN60947-2 (tertiaire et industrie). Pour une tension nominale de 220Vca.
Le disjoncteur A9F84216 occupe 2 modules de 18 mm sur votre tableau électrique.
Ce disjoncteur est fabriqué par Schneider Electric et bénéficie d'une certification CE.
Les points clés du disjoncteur A9F84216
- Certifié CE
- Pouvoir de coupure : 10kA, 15kA
- Bornes à vis
- Fonctionne sur 220Vca bipolaireou en courant continu de 12Vcc à 72Vcc (voir fiche technique Schneider ci dessous)
- Calibre 16A
Caractéristiques principales de Disjoncteur, Acti9 iC60H, 2P, 16 A, courbe C, 10000 A (IEC 60898-1), 15 kA (IEC 60947-2) :
Principales
- Application: Distribution
- Gamme: Acti9
- Nom du produit: Acti9 iC60
- Type de produit ou équipement: Disjoncteur miniature
- Nom de l'appareil: iC60H
- Description des pôles: 2P
- Nombre de pôles protégés: 2
- [In] courant assigné d'emploi: 16 A
- Type de réseau:
- CC
- CA
- Type de déclencheur: Thermique-magnétique
- Courbe de déclenchement: C
- Pouvoir de coupure:
- 10000 A Icn à 400 V CA 50/60 Hz se conformer à EN/CEI 60898-1
- 42 kA Icu à 12...60 V CA 50/60 Hz se conformer à EN/CEI 60947-2
- 10 kA Icu à 440 V CA 50/60 Hz se conformer à EN/CEI 60947-2
- 15 kA Icu à 380...415 V CA 50/60 Hz se conformer à EN/CEI 60947-2
- 30 kA Icu à 220...240 V CA 50/60 Hz se conformer à EN/CEI 60947-2
- 15 kA Icu à <= 125 V CC se conformer à EN/CEI 60947-2
- 42 kA Icu à 100...133 V CA 50/60 Hz se conformer à EN/CEI 60947-2
- Catégorie d'emploi:
- Catégorie A se conformer à EN 60947-2
- Catégorie A se conformer à CEI 60947-2
- Aptitude au sectionnement:
- Oui se conformer à EN 60898-1
- Oui se conformer à EN 60947-2
- Oui se conformer à CEI 60898-1
- Oui se conformer à CEI 60947-2
- Normes:
- EN 60898-1
- CEI 60898-1
- EN 60947-2
- CEI 60947-2
Complémentaires
- Fréquence du réseau: 50/60 Hz
- Déclenchement magnétique: 8 x In +/- 20 %
- [Ics] pouvoir assigné de coupure de service:
- 15 kA 50 % se conformer à EN 60947-2 - 220...240 V CA 50/60 Hz
- 7,5 kA 50 % se conformer à EN 60947-2 - 380...415 V CA 50/60 Hz
- 5 kA 50 % se conformer à EN 60947-2 - 440 V CA 50/60 Hz
- 15 kA 50 % se conformer à CEI 60947-2 - 220...240 V CA 50/60 Hz
- 7,5 kA 50 % se conformer à CEI 60947-2 - 380...415 V CA 50/60 Hz
- 5 kA 50 % se conformer à CEI 60947-2 - 440 V CA 50/60 Hz
- 7500 A 75 % se conformer à EN 60898-1 - 400 V CA 50/60 Hz
- 7500 A 75 % se conformer à CEI 60898-1 - 400 V CA 50/60 Hz
- 21 kA 50 % se conformer à CEI 60947-2 - 12...133 V CA 50/60 Hz
- 21 kA 50 % se conformer à EN 60947-2 - 12...133 V CA 50/60 Hz
- 15 kA 100 % se conformer à CEI 60947-2 - 72...125 V CC
- 15 kA 100 % se conformer à EN 60947-2 - 72...125 V CC
- Classe de limitation:
- 3 se conformer à EN 60898-1
- 3 se conformer à CEI 60898-1
- [Ui] tension assignée d'isolement:
- 500 V CA 50/60 Hz se conformer à EN 60947-2
- 500 V CA 50/60 Hz se conformer à CEI 60947-2
- [Uimp] tension assignée de tenue aux chocs:
- 6 kV se conformer à EN 60947-2
- 6 kV se conformer à CEI 60947-2
- Coupure pleinement apparente: Oui
- Type de commande: Par maneton
- Indication de tension: Signalisation de déclenchement
- Mode d'installation: Fixe
- Support de montage: Rail DIN
- Compatibilité des répartiteur, peigne, jeu de barres: Haut ou bas : OUI
- Pas de 9 mm: 4
- Hauteur: 85 mm
- Largeur: 36 mm
- Profondeur: 78,5 mm
- Poids du produit: 0,25 kg
- Couleur: Blanc
- Endurance mécanique: 20000 cycle
- Durée de vie électrique: 10000 cycle
- Mode de raccordement:
- Terminal simple (haut ou bas) 1...25 mm² rigide
- Terminal simple (haut ou bas) 1...16 mm² souple
- Longueur de dénudage des fils: 14 mm for haut ou bas connection
- Couple de serrage: 2 N.m haut ou bas
- Protection différentielle: Bloc séparé
Environnement
- Degré de protection IP:
- IP20 conforming to CEI 60529
- IP20 conforming to EN 60529
- Degré de pollution:
- 3 se conformer à EN 60947-2
- 3 se conformer à CEI 60947-2
- Catégorie de surtension: IV
- Tropicalisation: 2 se conformer à CEI 60068-1
- Humidité relative: 95 % à 55 °C
- Altitude de fonctionnement: 0...2000 m
- Température de l'air ambiant en fonctionnement: -35...70 °C
- Température ambiante de stockage: -40...85 °C
Caractéristiques
- MarqueSCHNEIDER ELECTRIC
- Intensité courant16 A
- Courbe de déclenchementC
- Fonction du disjoncteurBipolaire
- Hauteur85 mm
- Indice de protectionIP20
- Intensité nominaleAC
- Largeur36 mm
- MatièresPlastique
- Mode de pose électricitéRail DIN
- Nombre de pôle(s)2
- Poids250 g
- Pouvoir de coupure15 kA
- Tension électrique400 V
- Type de disjoncteurCoupe circuit
- Réf. ManoManoME91110898
- MMID575821430955
- Réf. fabricant3606480081729
- EAN3606480081729
Questions fréquentes
Cet équipement peut fonctionner dans une plage de température de -35 à 70 °C, ce qui le rend adapté à diverses conditions environnementales.
Le pouvoir de coupure de cet appareil est de 10 kA selon la norme NF EN60898-1 et de 15 kA selon la norme NF EN60947-2, garantissant une protection efficace contre les courts-circuits.
Le raccordement de cet appareil se fait par un terminal simple, qui peut être situé en haut ou en bas, offrant ainsi une flexibilité d'installation.
