Description générale

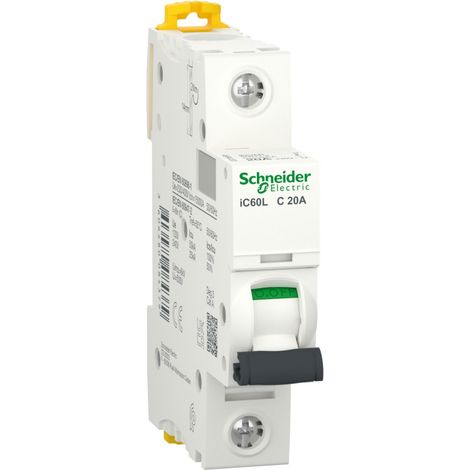

L'Acti9 iC60L 1P 20A est un disjoncteur miniature conçu pour protéger, surveiller et contrôler les installations électriques dans les bâtiments industriels et tertiaires. Avec une largeur de 2 pas de 9 mm, il se monte facilement sur rail DIN. Ce disjoncteur est livré en emballage individuel avec une notice simplifiée pour une installation rapide et efficace.Spécifications techniques
- Tension de fonctionnement : 230 V AC 50/60 Hz
- Fréquence réseau complémentaire : 50/60 Hz
- Capacité de coupure : 15 000 A (IEC 60898-1), 25 kA (IEC 60947-2)
- Limite de déclenchement magnétique : 8 x In +/- 20 %
- Tension d'isolation nominale : 500 V AC 50/60 Hz
- Tension d'impulsion : 6 kV
- Durabilité mécanique : 20 000 cycles
- Durabilité électrique : 10 000 cycles
- Poids du produit : 0,215 kg
- Dimensions : 85 mm (hauteur) x 18 mm (largeur) x 78,5 mm (profondeur)
Compatibilité et accessoires
- Compatible avec les peignes du système Acti9
- Accessoires disponibles : auxiliaires de réarmement, de déclenchement et télécommandes
- Capteurs d'énergie Power Tag intégrables
Installation
- Montage sur rail DIN
- Connexion : terminal unique (haut ou bas)
- Section de câble : 1...25 mm² rigide, 1...16 mm² flexible
- Longueur de dénudage : 14 mm
- Couple de serrage : 2 N.m
Utilisation
Le disjoncteur Acti9 iC60L est conçu pour une utilisation dans des environnements résidentiels et petits commerciaux, offrant une protection fiable des installations électriques.
Autres informations
Le disjoncteur iC60L répond à la norme NF EN 60947-2.
