Description générale

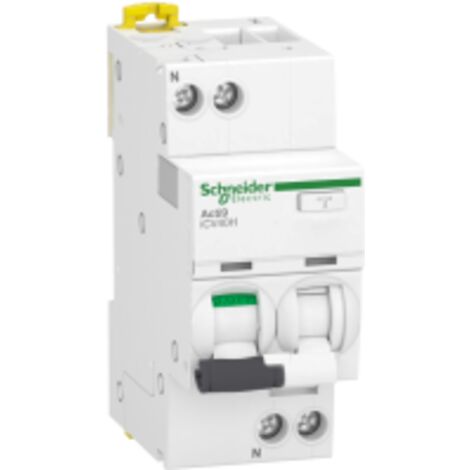

Le disjoncteur différentiel ACTI 9 iCV40H est conçu pour assurer la protection des installations électriques contre les surcharges et les courts-circuits. Il est particulièrement adapté aux environnements nécessitant une sécurité accrue grâce à sa technologie indépendante de la tension et à sa capacité de coupure élevée.Spécifications techniques
- Tension assignée d'emploi : 230 V CA 50/60 Hz
- Fréquence du réseau : 50/60 Hz
- Limite de déclenchement magnétique : 5 à 10 x In
- Pouvoir de coupure de service : 7500 A à 230 V CA 50/60 Hz
- Pouvoir assigné de coupure et fermeture : Idm 6000 A à 230 V CA 50/60 Hz
- Tension d'isolement : 400 V CA 50/60 Hz
- Tension assignée de tenue aux chocs : 4 kV
- Classe de limitation : 3
- Endurance mécanique : 20000 cycles
- Durée de vie électrique : 20000 cycles
- Poids : 210 g
- Dimensions : Hauteur 85 mm, Largeur 36 mm, Profondeur 73 mm
- Couleur : Blanc
Compatibilité et accessoires
- Mode d'installation : Encliquetable sur rail DIN
- Support de montage : Rail DIN
- Pas de raccordement : 9 mm entre phase et neutre
- Code de compatibilité : ICV40H
Installation
- Mode de raccordement : Borne du type à cage haut ou bas
- Section des fils : 1 à 16 mm² rigide, 1 à 10 mm² souple
- Longueur de dénudage des fils : 14 mm
- Couple de serrage : 2 N.m
Utilisation
- Indication de tension : ON/OFF
- Signalisation de défaut : Oui
- Verrouillages optionnels : Hermétique
- Dispositif de cadenassage : Inclus
