Description générale

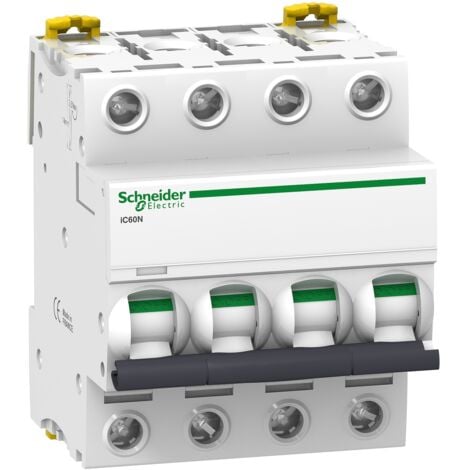

L'Acti9 iC60N 4P 25A est un disjoncteur de la gamme Acti9, conçu pour protéger, surveiller et contrôler les installations électriques dans les bâtiments industriels et tertiaires. Il est facile à installer sur rail DIN et est livré en emballage individuel avec une notice simplifiée. Ce disjoncteur offre une installation rapide grâce à ses obturateurs IP20B ergonomiques.Spécifications techniques
- Fréquence du réseau : 50/60 Hz
- Limite de déclenchement magnétique : 4 x In +/- 20 %
- Pouvoir assigné de coupure de service en court-circuit : 6000 A (100 % x Icu)
- Tension assignée d'isolement : 500 V CA (50/60 Hz)
- Tension assignée de tenue aux chocs : 6 kV
- Classe de limitation : 3
- Durée de vie électrique : 10 000 cycles
- Durée de vie mécanique : 20 000 cycles
- Température de fonctionnement : -35°C à 70°C
- Température de stockage : -40°C à 85°C
- Degré de pollution : 3
- Catégorie de surtension : IV
- Degré de protection : IP20 et IP40 en coffret
- Dimensions : 72 mm (L) x 85 mm (H) x 78,5 mm (P)
- Poids : 0,5 kg
Compatibilité et accessoires
- Compatible avec les blocs de distribution du peigne de jeu de barres
- Accessoires disponibles : peignes du système Acti9, auxiliaires de réarmement, de déclenchement et télécommandes
- Capteurs d'énergie Power Tag intégrés à la gamme Acti9 iC60
Installation
- Mode d'installation : Fixe sur rail DIN
- Largeur : 8 pas de 9 mm
Utilisation
Autres informations
- Couleur : Blanc (RAL9003)
- Type de commande : Par maneton
- Signalisation locale : Indicateur de déclenchement
- Mode de raccordement : Terminal simple, haut ou bas, rigide (1...25 mm² max) et souple (1...16 mm² max)
- Longueur de dénudage des fils : 14 mm
- Couple de serrage : 2 N.m
