Accouplement Double Diaphragme pour Tiges Filetées 26mm, Pièces pour Systèmes à Vis
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Informations produit
Description
Bienvenue dans notre boutique !

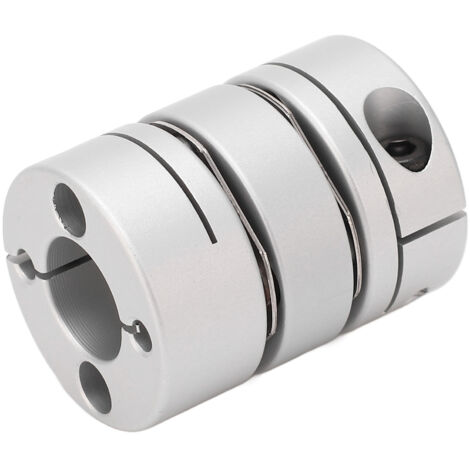

Ce coupleur à double diaphragme en forme de U est un accessoire essentiel pour vos applications de transmission de précision. Fabriqué avec un savoir-faire professionnel et standard, il se distingue par sa conception à double section.
Il est composé d'une roue en alliage d'aluminium, légère, et de disques en acier inoxydable, robustes, assurant ainsi une longue durée de vie et des performances fiables. Son montage par clip permet une fixation ferme sur l'arbre et compense efficacement les déviations angulaires et parallèles, facilitant grandement votre travail.
Avec un diamètre extérieur d'environ 26 mm (1 pouce), il accepte des diamètres d'arbre allant d'environ 10 mm (0,4 pouce) minimum à 12 mm (0,5 pouce) maximum. Ses capacités de compensation sont les suivantes : déplacement axial de ±0,33K²a, excentricité de 0,15Kr et angulaire de 2,2a. Il offre une rigidité statique de 960 Nm/rad, une rigidité radiale de 700 Nm/rad, un couple nominal de 2,2 Nm et peut supporter un couple maximum de 4,4 Nm.
Ce coupleur double est parfaitement adapté pour connecter des moteurs servos, des moteurs pas-à-pas, des encodeurs, des entraînements à vis, des plateaux de machines-outils et constitue un accessoire important pour les tiges filetées (vis-mères).
Votre commande comprend : 1 x Coupleur à Double Diaphragme.
Caractéristiques
- MarqueMIXHOME
- Longueur40 mm
- Largeur40 mm
- Hauteur30 mm
- Réf. ManoManoME210875951
