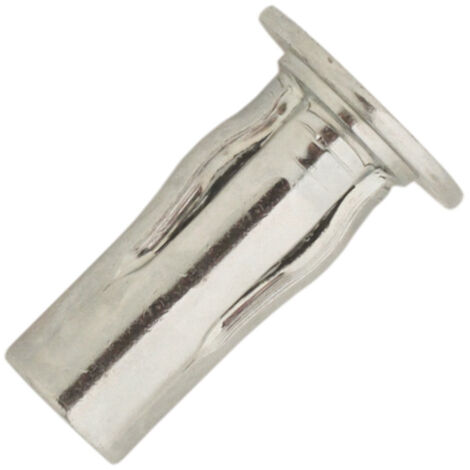

Ecrous étoilés tête plate acier UCD M6x26,9mm - Boite de 400

L'écrou étoilé multiserrage SCELL-IT référence UCD06070-BC est un écrou à sertir en acier zingué blanc avec une épaisseur de zingage supérieure à 8 μm et une tête plate. Ce modèle possède un fût fendu formant 4 pétales lors du sertissage sur une surface plane, ce qui crée une large surface d'appui à l'arrière du support.Cette large surface d'appui remplace efficacement une rondelle d'appui et améliore la tenue de la fixation tout en réduisant les contraintes appliquées sur le support. L'écrou offre une grande plage de sertissage, permettant un montage sur des épaisseurs allant de 0,5 mm jusqu'à 7,1 mm, avec une épaisseur recommandée du support de 1,5 mm.Il présente une résistance importante à l'arrachement, même sur des parois fines. Ce produit est particulièrement adapté aux supports fragiles et souples, tels que les plastiques fragiles ou fissurables, ainsi que les tôles souples. Les applications principales concernent l'habillage de parois, les pièces plastiques et les pièces de renfort. Les caractéristiques techniques précises sont les suivantes : - Filetage M6 avec une longueur totale de 26,9 mm. - Plage de sertissage comprise entre 0,5 et 7,1 mm. - Épaisseur recommandée du support de 1,5 mm. - Diamètre de la tête de 15,9 mm. - Diamètre extérieur du corps de 8,79 mm. Pour la mise en œuvre, il est nécessaire de percer soigneusement le support au diamètre indiqué, entre 8,80 et 8,93 mm.Il faut vérifier que l'épaisseur du support est bien en corrélation avec la plage de sertissage.L'écrou doit être inséré jusqu'à ce que la collerette soit en butée contre la surface du support.Le sertissage s'effectue avec un outil adapté, tel que la pince manuelle N200 ou la sertisseuse sur batterie ELEMENT-SPLIT, en utilisant une longueur de mandrin adaptée pour que tous les filets soient vissés sur le mandrin. Les données de montage recommandent un couple de serrage de 12 Nm, une résistance au cisaillement de 3 000 N et une traction de 20 000 N pour ce modèle. Ce produit est livré en conditionnement de 400 écrous étoilés à acier à tête plate, référencés UCD06070-BC. Une gamme complète d'outillage est disponible sur le site du fabricant, facilitant ainsi l'installation et le sertissage de ces écrous étoilés multiserrage.-

• matière : acier zingué blanc > 8 μm
• tête plate
• filetage : M6
• longueur totale : 26,9 mm
• plage de sertissage : 0,5 - 7,1 mm
• épaisseur recommandée du support : 1,5 mm
• diamètre de la tête : 15,9 mm
• diamètre extérieur du corps : 8,79 mm
• couple de serrage recommandé : 12 Nm
• résistance au cisaillement : 3 000 N
• résistance à la traction : 20 000 N
