5 modules détecteurs de flamme IR Smartsense pour la détection d'incendie

Ce module capteur de flamme infrarouge est un outil de détection fiable et polyvalent. Il est conçu pour détecter les flammes ou les sources lumineuses émettant une longueur d'onde comprise entre 760 nm et 1100 nm. Pour une flamme de briquet standard, la distance de détection est d'environ 80 cm. Plus la flamme est importante, plus la distance de détection peut être grande.

Le capteur offre un angle de détection large d'environ 60 degrés et est particulièrement sensible au spectre lumineux des flammes. Sa sensibilité est réglable via un potentiomètre numérique de précision (indiqué en bleu), vous permettant d'ajuster le seuil de déclenchement selon vos besoins spécifiques.

Il intègre un comparateur LM393 large tension, garantissant un signal de sortie propre, une forme d'onde de qualité et une forte capacité d'entraînement (supérieure à 15 mA). Le module propose deux types de sortie : une sortie numérique (DO) à commutation TTL (niveaux 0 et 1) et une sortie analogique (AO) en tension, permettant une intégration flexible avec des microcontrôleurs pour des alarmes ou des mesures plus précises.

Pour faciliter son installation, il est équipé de trous de fixation prévus pour des vis. Ses dimensions compactes sont de 4.5 cm de longueur (environ 1.77 pouces) pour un poids léger de seulement 4 grammes.

**Spécifications techniques :**

* Tension de fonctionnement : 3.3V à 5V

* Sorties : DO (numérique) et AO (analogique)

* Composant comparateur : LM393

* Dimensions : 4.5 cm (L)

* Poids : 4 g

**Branchement des câbles :**

* **VCC** : Alimentation positive (+), 3.3V à 5V

* **GND** : Masse de l'alimentation (-)

* **DO** : Sortie du signal de commutation TTL

* **AO** : Sortie du signal analogique (tension)

**Instructions d'utilisation :**

1. Ce capteur est très sensible aux flammes, mais réagit également à la lumière ordinaire. Il est généralement utilisé pour des applications d'alarme incendie.

2. La sortie DO peut être connectée directement à une broche d'entrée/sortie d'un microcontrôleur.

3. Il est impératif de maintenir une distance de sécurité entre le capteur et la flamme pour éviter tout dommage.

4. L'utilisation de la sortie analogique (AO) avec un convertisseur Analogique-Numérique (ADC) permet d'obtenir une précision de mesure plus élevée.

5. Lorsque le capteur détecte une flamme, la lumière du soleil ou une lumière infrarouge dépassant le seuil défini par le potentiomètre, un indicateur LED vert s'allume et la sortie DO passe à un niveau bas (environ 0-0.1V). Sinon, la LED est éteinte et la sortie DO est à un niveau haut (environ 3V).

**Contenu du colis :**

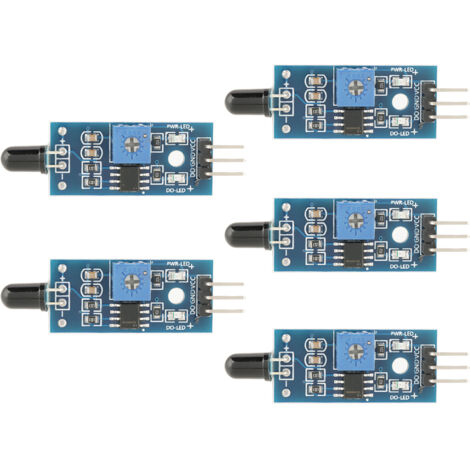

Vous recevrez 5 modules capteurs de flamme infrarouge.
