Description générale
Le contacteur AC domestique est conçu pour les applications domestiques, avec un montage sur rail DIN de 35 mm. Il est principalement utilisé pour contrôler des charges à faible inductance des appareils électroménagers et peut également gérer des charges motrices domestiques. Ce contacteur est disponible en options de tension de 24V, 220V et 230V.
Spécifications techniques
- Tension d'alimentation de commande nominale (Us): AC 24V, AC 220V/230V
- Courant nominal: 20A (AC-7a), 7A (AC-7b)
- Courant thermique conventionnel (lth): 25A
- Tension d'isolation nominale (Ui): 500VAC
- Tension de fonctionnement nominale (Ue): 250VAC
- Nombre de pôles: 2P (2NO)
- Nombre maximum d'opérations de commutation: 30 fois/heure
- Durée de vie électrique: 100 000 fois
- Durée de vie mécanique: 1 000 000 de fois
- Poids du colis: environ 128g
Installation

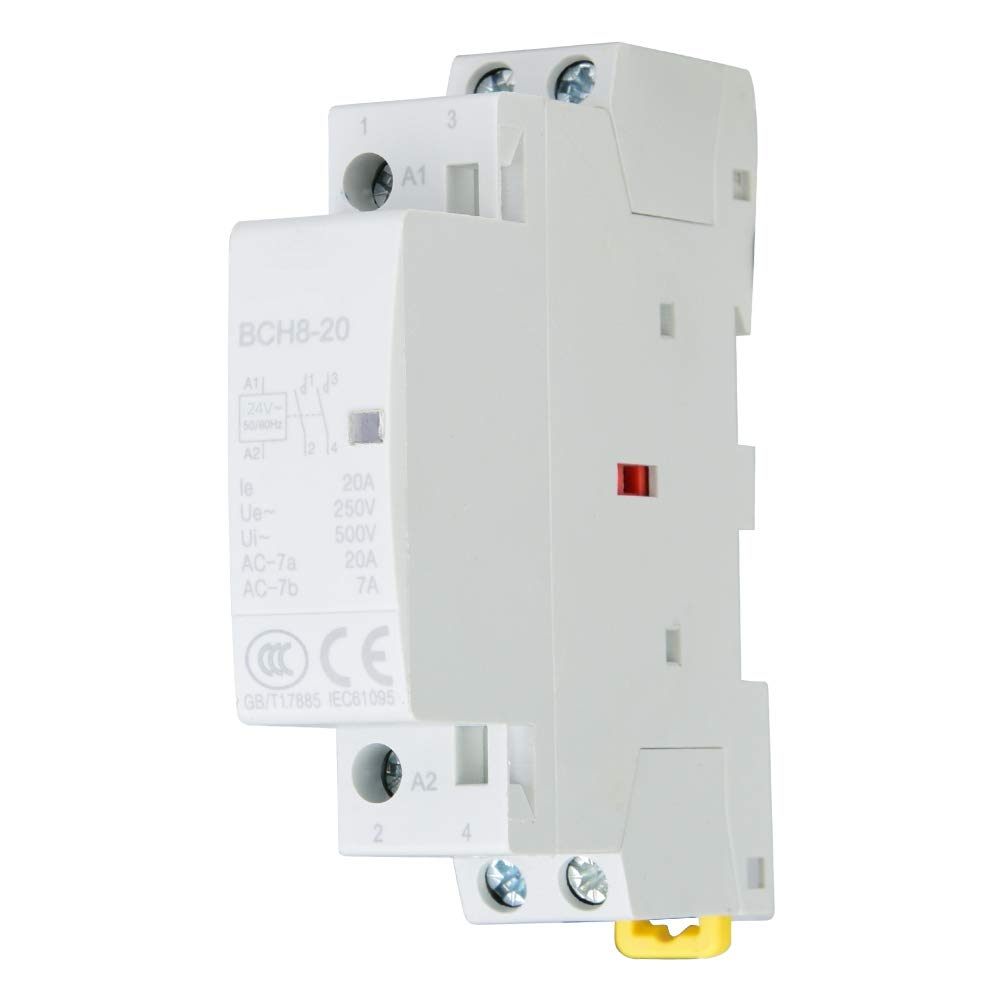

Le contacteur est facile à installer grâce à sa conception modulaire compacte. Un schéma de câblage est imprimé sur la surface du contacteur, facilitant ainsi le montage.
Utilisation
Ce contacteur est idéal pour le contrôle des appareils électroménagers et des charges motrices domestiques. Il doit être utilisé dans des conditions où la température ambiante est comprise entre -5 °C et +60 °C.
