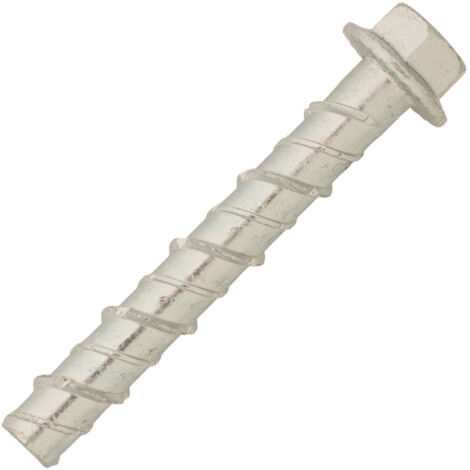

25 vis béton TH - ATE option 7 - acier zingué - Ø10x75mm - SCELL-IT - EX-92054110075

La vis béton BETABOLT SEVEN ATE option 7 est une vis en acier zingué spécialement conçue pour une fixation efficace dans le béton non fissuré. Elle est fabriquée en acier 20 Mn B4 conforme à la norme EN10263-4, avec une protection anticorrosion assurée par galvanisation à froid (zinc). Cette vis bénéficie de la certification European Technical Approval (ETA n°18/0429) option 7, garantissant ses performances. La vis se distingue par un double filet innovant qui facilite son installation tout en permettant une évacuation rapide des poussières de béton. Elle est facilement démontable, ce qui la rend idéale pour des fixations temporaires. Sa tenue est optimale dans le béton, assurant une résistance importante en traction et en cisaillement. Elle s'utilise principalement pour des applications variées telles que les étais tirant-poussant, coffrages, garde-corps (définitifs ou provisoires), équipements industriels, structures secondaires en bois ou métal (lisses, sabots...), chemins de câbles et bandes perforées. La mise en œuvre nécessite de percer un trou à la profondeur recommandée (h1) avec une perceuse à percussion, puis d'éliminer les poussières par brossage métallique ou soufflage à l'air comprimé, répété trois fois. La vis est ensuite vissée à travers la pièce à fixer, de préférence avec une visseuse ou boulonneuse à chocs, en appliquant un couple de serrage suffisant (tinst). Il est important de noter que cette vis est utilisable une seule fois, car les filets et la pointe en carbure s'usent lors de la première pose. Les dimensions disponibles pour cette gamme sont Ø6, Ø8, Ø10 et Ø12 mm, avec différentes longueurs allant de 50 à 150 mm, adaptées à l'épaisseur des pièces à fixer et à la profondeur d'ancrage. Par exemple, pour la vis Ø10x75 mm, la profondeur de perçage recommandée est de 60 mm, avec une profondeur d'ancrage effective de 50 mm. Les caractéristiques techniques détaillées comprennent : - Un diamètre de perçage correspondant au diamètre nominal (6, 8, 10, 12 mm). - Un couple de serrage recommandé variant de 10 N.m (Ø6) à 50 N.m (Ø12). - Une ouverture de clé adaptée allant de 10 à 17 mm selon le diamètre. - Un pas de filetage de 8 à 12 mm selon le diamètre. - Un chanfrein de 5 mm de longueur. Les performances dans du béton C20/25 à température ambiante sont élevées, avec des charges de service en traction allant de 139 daN (Ø6) à 476 daN (Ø12), et en cisaillement de 428 daN (Ø6) à 1 714 daN (Ø12). La vis est conditionnée en lot de 25 unités. Elle doit être stockée dans un environnement sec pour préserver la qualité du revêtement anticorrosion. En résumé, la vis béton BETABOLT SEVEN ATE option 7 offre une solution fiable, rapide et démontable pour les fixations dans le béton non fissuré. Elle combine une excellente résistance mécanique avec une mise en œuvre facilitée grâce à son double filet et son design optimisé.-

• matière : acier 20 Mn B4 selon EN10263-4
• protection anticorrosion : galvanisation à froid (zinc)
• diamètre nominal : 10 mm
• longueur : 75 mm
• diamètre de perçage : 10 mm
• profondeur de perçage recommandée (h1) : 60 mm
• profondeur d'ancrage effective (hef) : 50 mm
• couple de serrage recommandé (tinst) : 40 N.m
• ouverture de clé (SW) : 14 mm
• pas de filetage (ht) : 12 mm
• longueur du chanfrein (hs) : 5 mm
• diamètre passage dans les pièces à fixer (df) : 14 mm
• charge de service en traction dans béton non fissuré C20/25 : 258 daN
• charge de service en cisaillement dans béton non fissuré C20/25 : 971 daN
• référence fournisseur : EX-92054110075
• marque : SCELL-IT
