Comment poser un raccord PER automatique ou à clipser

Le raccord PER automatique ou à clipser, est le type de raccord le plus simple à poser. Comme tous les types de raccords PER il ne demande aucune soudure. Semblable à un raccord à compression, il garantit une étanchéité correcte et reste démontable une fois en place. La seule différence est qu'il n'y a même pas d'écrou à visser !

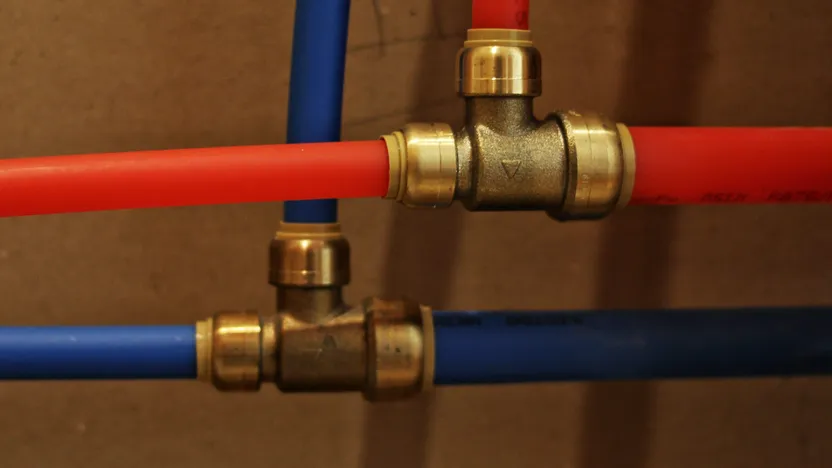

Le principe est simple puisqu'il suffit d'insérer le tube PER à l'intérieur du corps du raccord, et le système de clips fait le reste. Pour le démontage, il faut comprimer le clip et le tube PER se libère facilement. Il est principalement utilisé pour faire des piquages, ou des jonctions entre un tube PER et un multicouche ou un tuyau cuivre.

Toutefois, comme tous les raccords PER (sauf ceux à sertir) le raccord automatique ne peut être ni encastré en mur ou cloison, ni sous dalle. Il est impérativement apparent. Comme le raccord à compression, il est mis en place sur des réseaux à basse pression.

Étapes de réalisation

1. Présentation du raccord à clipser

2. Préparation de la pose du raccord

3. Assemblage du raccord à clipser sur le tube PER

Le raccord PER à clipser est composé de :

• un corps en laiton ;

• un insert ;

• un raccord fileté mâle ou femelle ou une seconde partie à clipser.

En premier lieu, vous devez préparer le tube PER à la pose du raccord. Pour cela, une fois que vous avez pris les mesures qui s'imposent, procédez comme suit :

• coupez le tube à l'aide d'un coupe-tube ;

• ébavurez la tranche ;

• mettez en place l'insert du raccord dans le tube PER.

Vous devriez pouvoir le mettre en place sans forcer. Vous pouvez le graisser en dernier recours s'il ne s'insère pas le tube, mais n'utilisez surtout pas de pince à évaser ou à emboîture.

Maintenant que votre tube PER est prêt, il ne vous reste plus qu'à l'emboîter à la main dans le corps du raccord. Votre connexion sera faite lorsque vous entendrez ou sentirez un « clic » à l'intérieur du corps du raccord.

Pour finir, tirez sur le raccord pour vérifier que la connexion est bonne. Le tube ne doit ni bouger ni se libérer. Si c'est le cas, emboitez-le avec force jusqu'à entendre ou sentir clairement le « clic ».

Savoir-faire

Pour poser un raccord PER automatique, nul besoin de connaissances spécifiques en plomberie. Il faut simplement savoir prendre des mesures justes pour réaliser des coupes correctes. Vous n'aurez même pas besoin d'un outillage lourd puisqu'une fois coupé et ébavuré, le tube PER s'insère dans le raccord à la main.

Temps de réalisation

Environ 5 mn

Nombre de personnes conseillé

1 personne

Outils et consommables

• Un coupe-tube

• Une ébavureuse à tube PER
