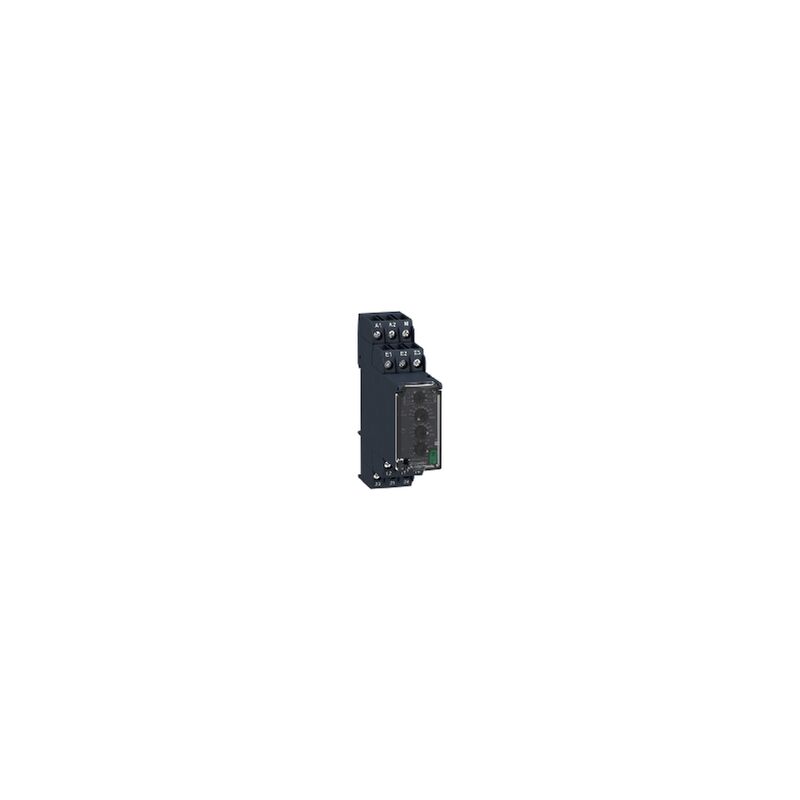

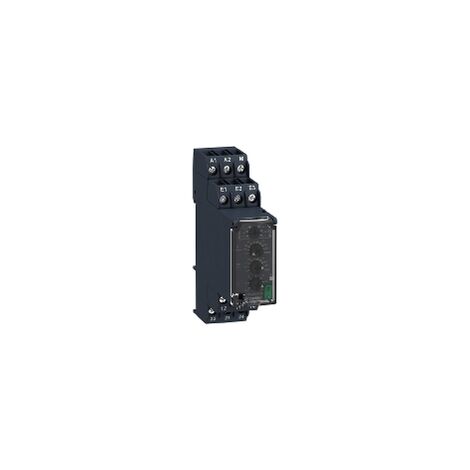

Zelio Control RM22 - relais sur/sous-tension - 15 à 500V - 2OF - 24 à 240Vca/cc - RM22UA33MR
'/%3E%3C/svg%3E){kind=small}
169€05
Bon à savoir
- Garantie 1 an
'/%3E%3C/svg%3E)
Découvrir la boutique SCHNEIDER ELECTRIC
Vendu par By Elec et 2 autres marchandsDétails du produit
Caractéristiques
- Longueur0.95 cm
- Largeur2.25 cm
- Hauteur0.26 cm
- Poids0.11 kg
- Puissance1.5 W
- Tension électrique240 V
- Intensité courant8 A
- MatièresPlastique
- CouleurGris
- Alimentation électriqueFilaire
- Voir tout
Impact environnemental
- OrigineFabriqué en Allemagne
Description
- Principales
- gamme de produits : Zelio Control
- fonction produit : Relais de contrôle et de mesure modulaires
- type de relais : Relais de contrôle de la tension
- nombre de phases réseau : Monophasé
- type de circuit d'alimentation : CC
- nom du relais : RM22UA
- paramètres surveillés par le relais : Détection de surtension ou de sous-tension
Sous-tension et surtension en mode fenêtre - type de temporisation : Réglable 0.1…30 s, +/-10 % de la valeur pleine échelle lors du dépassement du seuil Tt
- capacité de commutation en VA : 2000 VA
- plage de mesure : 15...500 V tension AC/DC 50/60 Hz
- Complémentaires
- temps de reset : <= 1500 ms à tension maximum
- tension de coupure maximale : 250 V AC
- courant commuté minimum : 10 mA à 5 V CC
- courant commuté maximum : 8 A CA
- [Us] tension d'alimentation : 24…240 V AC/DC, 50/60 Hz
- limites de la tension d'alimentation : 20.4…264 V AC/DC
- puissance consommée en VA : 3.5 VA CA
- puissance consommée en W : 1.5 W CC
- fréquence d'alimentation : 40...70 Hz +/- 10 %
- résistance entre bornes : 150 kOhm à bornes E2-M
300 kOhm à bornes E1-M
500 kOhm à bornes E3-M - contacts de sortie : 2 OF
- courant de sortie nominal : 8 A
- hystérésis : 3 % fixe de pleine échelle pour mode fenêtre
5…50 % réglable de réglage du seuil pour détection de surtension ou de sous-tension - temporisation à la mise sous tension : <= 600 ms
- cycle de mesure : 100 ms cycle de mesure en tant que valeur eff réelle
- précision de répétition : +/-0,5% circuit de mesure et d'entrée
+/- 2 % temporisation - erreur de mesure : < 1 % sur la gamme entière avec variation de tension
0,05 %/°C avec variation de température - temps de réponse : <= 500 ms
- catégorie de surtension : III conforme à IEC 60664-1
- résistance d'isolement : > 100 MOhm à 500 V CC conforme à IEC 60255-27
- isolement : Entre alimentation et mesure
- position de montage : Toutes positions
- mode de raccordement : Bornes à vis 2 x 0,5 à 2 x 2,5 mm² - AWG 20 à AWG 14, rigide câble sans embout
Bornes à vis 2 x 0,2 à 2 x 1,5 mm² - AWG 24 à AWG 16, souple câble avec embout
Bornes à vis 1 x 0,5 à 1 x 3,3 mm² - AWG 20 à AWG 12, rigide câble sans embout
Bornes à vis 1 x 0,2 à 1 x 2,5 mm² - AWG 24…AWG 14, souple câble avec embout - couple de serrage : 0.6…1 N.m conforme à IEC 60947-1
- matière du boîtier : Plastique auto-extinguible
- état LED : LED jaune pour relais allumé
LED vert pour puissance ON - support de montage : Rail DIN 35 mm conforme à EN/IEC 60715
- durée de vie électrique : 100000 cycle
- durée de vie mécanique : 10000000 cycle
- catégorie d'emploi : AC-1 conforme à IEC 60947-4-1
DC-1 conforme à IEC 60947-4-1
AC-15 conforme à IEC 60947-5-1
DC-13 conforme à IEC 60947-5-1 - données de fiabilité de la sécurité : MTTFd = 308,2 années
B10d = 290000 - matériau des contacts : Sans cadmium
- largeur : 22,5 mm
- poids : 0.11 kg
- Environnement
- immunité aux micro coupures : 10 ms
- compatibilité électromagnétique : Émissions transmises par conduction et rayonnées classe B conforme à CISPR22
Immunity for residential, commercial and light-industrial environments conforme à EN/IEC 61000-6-1
Décharge électrostatique 6 kV niveau 3 décharge par contact conforme à IEC 6100-4-11
Décharge électrostatique 8 kV niveau 3 décharge dans l'air conforme à IEC 6100-4-11
Test d'immunité aux champs électromagnétiques radio-fréquences rayonnés 10 V/m niveau 3 conforme à IEC 61000-4-3
Test d'immunité aux transitoires électriques rapides 4 kV niveau 4 directe conforme à IEC 61000-4-4
Test d'immunité aux transitoires électriques rapides 2 kV niveau 4 couplage capacitif conforme à IEC 61000-4-4
Test d'immunité aux surtensions 4 kV niveau 4 mode commun conforme à IEC 61000-4-5
Test d'immunité aux surtensions 2 kV niveau 4 mode différentiel conforme à IEC 61000-4-5
Émissions transmises par conduction et rayonnées groupe 1, classe B conforme à CISPR 11
Norme d'émission pour environnements industriels conforme à EN/IEC 61000-6-4
Norme sur l'émission pour les environnements résidentiels, commerciaux et de l'industrie légère conforme à EN/IEC 61000-6-3
Immunité des environnements industriels conforme à EN/IEC 61000-6-2 - normes : EN/CEI 60255-1
- certifications du produit : RCM
CCC
UL
EAC
CE
CSA
GL
China RoHS - température ambiante pour le stockage : -40…70 °C
- température de fonctionnement : -20…50 °C à 60 Hz
-20…60 °C à 50 Hz AC/DC - humidité relative : 93...97 % à 25...55 °C conforme à IEC 60068-2-30
- tenue aux vibrations : 0,075 mm (f = 10...58.1 Hz) (pas en fonctionnement) conforme à IEC 60068-2-6
1 gn (f = 10...58.1 Hz) (pas en fonctionnement) conforme à IEC 60068-2-6
0.035 mm (f = 58.1...150 Hz) (en marche) conforme à IEC 60068-2-6
0,5 gn (f = 58.1...150 Hz) (en marche) conforme à IEC 60068-2-6 - tenue aux chocs mécaniques : 15 gn pour 11 ms (pas en fonctionnement) conforme à IEC 60068-2-27
5 gn pour 11 ms (en marche) conforme à IEC 60068-2-27 - degré de protection IP : IP20 sur bornes conforme à IEC 60529
IP40 sur enveloppe conforme à IEC 60529
IP50 sur face avant conforme à IEC 60529 - degré de pollution : 3 conforme à IEC 60664-1
- tension d'essai diélectrique : 2,5 kV pour 1 mn CA 50 Hz conforme à IEC 60255-27
- Durabilité de l'offre
- Statut environnemental : Produit Green Premium
- RoHS (code date: AnnéeSemaine) : Conforme - depuis 1524 - Déclaration de conformité Schneider Electric
- REACh :
- Profil environnemental du produit : Disponible
- Instructions de fin de vie du produit : Disponible
- Garantie contractuelle
- Période : 18 mois
