Description générale

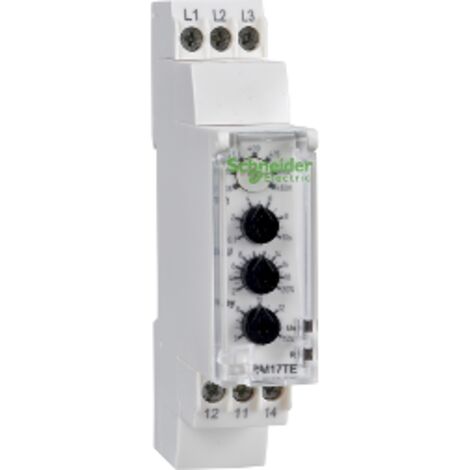

Le relais de contrôle de tension Schneider RM17TE00 fait partie de la gamme Zelio Control. Il est conçu pour surveiller les réseaux triphasés et offre des fonctionnalités avancées telles que le séquencement des phases, la détection d'absence de phase, l'asymétrie, ainsi que la protection contre les sur et sous-tensions. Ce relais est multifonctionnel et est idéal pour une utilisation dans des applications nécessitant une alimentation triphasée.Spécifications techniques
- Type de produit : Relais multifonctionnel de contrôle
- Plage de tension : 208 à 480 VCA
- Capacité de commutation : 1250 VA
- Courant commuté maximum : 5 A CA / 5 A CC
- Temps de temporisation : Réglable de 0,1 à 10 s
- Poids : 0,13 kg
- Largeur : 17,5 mm
- Fréquence d'alimentation : 50/60 Hz +/- 10 %
- Durée de vie électrique : 100000 cycles
- Durée de vie mécanique : 30000000 cycles
Compatibilité et accessoires
- Mode de raccordement : Bornes à vis pour câbles rigides et souples
- Support de montage : Rail DIN symétrique 35 mm
Installation
- Position de montage : Toutes positions sans restriction
- Couple de serrage : 0,6 à 1 N.m
Utilisation
Le relais RM17TE00 est utilisé pour surveiller et contrôler les réseaux triphasés, en détectant les anomalies telles que les surcharges, les sous-tensions et les défauts de phase. Il est essentiel dans les systèmes où la continuité de l'alimentation électrique est cruciale.Autres informations
- Marquage : CE
- Catégorie de surtension : III
- Résistance d'isolement : > 500 MΩ à 500 V CC
- Tension d'isolement : 400 V
- Signalisation locale : LED verte pour puissance ON, LED jaune pour relais allumé
