Description générale

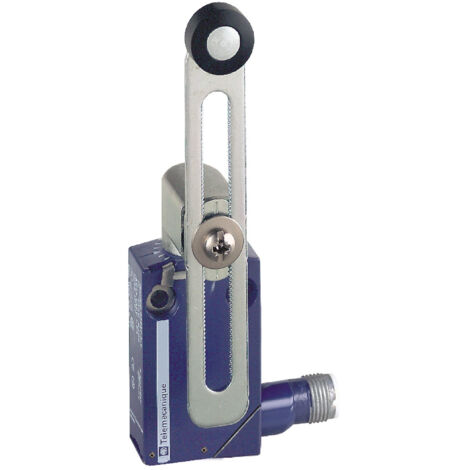

Ce capteur de fin de course de la gamme OsiSense XCMD, fabriqué par Schneider Electric sous la marque Télémécanique Sensors, est conçu pour un usage industriel. Il est équipé d'un corps en métal et d'un actionneur de type levier à galet en plastique réglable. Le raccordement se fait via un système de connexion à vis étrier et un connecteur M12 mâle 4 broches, offrant une étanchéité de type IP68.Spécifications techniques
- Dimensions HxLxP: 50x30x16 mm
- Poids: 0,135 kg
- Contacts à action brusque
- Contacts 1OF (inverseur)
- Corps en métal certifié IK06
- Étanchéité: IP68
- Connecteur M12 mâle 4 broches
- Type de tête: Tête rotative
- Matière du corps: Zamak
- Matière de la tête: Zamak
- Mode de fixation: Par le corps
- Mouvement tête de commande: Tournant
- Type d'unité de commande: Levier à galet à rappel thermoplastique longueur variable
- Type d'approche: Approche latérale, 2 directions
- Nombre de pôles: 1
- Description des contacts: 1 F/O
- Fonctionnement des contacts: À action brusque
- Complémentaires mouvement d'attaque: Avec came 30°
- Raccordement électrique: Connecteur mâle M12, 4 broches
- Ouverture positive: Sans
- Effort minimal d'actionnement: 0,1 N
- Vitesse d'attaque maximale: 1,5 m/s
- Courant assigné d'emploi: 1,5 A à 240 V, AC-15
- Courant thermique d'emploi sous enveloppe: 3 A
- Tension assignée d'isolement: 250 V (degré de pollution 3)
- Résistance maximale entre bornes: 25 mOhm
- Tension assignée de tenue aux chocs: 2,5 kV
- Protection contre les courts-circuits: 4 A cartouche fusible, type gG
- Durée de vie électrique: 5 000 000 cycles
- Endurance mécanique: 10 000 000 cycles
- Largeur: 30 mm
- Hauteur: 50 mm
- Profondeur: 16 mm
Compatibilité et accessoires
- Gamme: Telemecanique Limit switches XC Standard
- Nom de gamme: Format standard
- Type de produit: Commutateur de fin de course
- Nom de l'appareil: XCMD
- Forme du capteur: Miniature
- Type de carter: Corps enfichable
