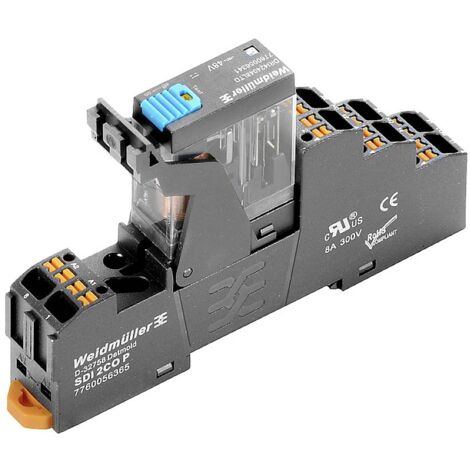

Weidmüller DRIKITP 24VDC 2CO LD/PB Module relais Tension nominale: 24 V/DC Courant de commutation (max.): 5 A 2 inverse

Affichage d'état : LED verte
Temporisation à la mise sous tension : ≤ 15 ms.
Temporisation à la mise hors tension : ≤ 10 ms.
min. Puissance de commutation : 10 ma à 12 V, 100 ma à 5 V.
Fréquence de commutation max. À charge nominale : 0,1 Hz
Profilé rail support TS 35
Touche test : oui (bloquable)
Indicateur de position de commutation mécanique : oui
Catégorie de surtension III
Degré de pollution : 2
Groupe de matériaux isolants: IIIb
Résistance à la tension entrée - sortie : 5 kVrms / 1 min
Longueur de dénudage raccord de mesure : 10 mm
Plage de serrage, connexion de mesure : 1,5 mmm²
Plage de serrage, min. : 0,14 mm²
Plage de serrage, max. : 1,5 mm²
Section de raccordement de conducteur AWG, min. : AWG 26
Section de raccordement de conducteur AWG, max. : AWG 16
Section de raccordement de conducteur, monofilaire, min. : 0,14 mm²
Section de raccordement de conducteur, à un seul fil, max. : 1,5 mmm²
Section de raccordement de conducteur, à fils fins, min. : 0,14 mm²
Section de raccordement de conducteur, à fils fins, max. : 1,5 mmm²
Section de raccordement de conducteur, fil fin AEH avec collier en plastique DIN 46228/4, min. : 0,14 mm²
Section de raccordement de conducteur, fil fin AEH avec collier en plastique DIN 46228/4, max. : 1 mmm²
Section de raccordement de conducteur, à fils fins, AEH (DIN 46228-1), min. : 0,14 mm²
Section de raccordement de conducteur, à fils fins, AEH (DIN 46228-1), max. : 1,5 mmm²
Dimensions de la lame : 0,4 x 2,5 mm

Informations techniques

Connexion (composants) : Push-In
Couleur : noir
Courant de commutation (max.) : 5 A
Dimensions produit, hauteur : 102.1 mm
Dimensions produit, largeur : 15.9 mm
Données techniques complémentaires : Affichage d'état : LED verte Temporisation à la mise sous tension : ≤ 15 ms. Temporisation à la mise hors tension : ≤ 10 ms. min. Puissance de commutation : 10 ma à 12 V, 100 ma à 5 V. Fréquence de commutation max. À charge nominale : 0,1 Hz Profilé rail support TS 35 Touche test : oui (bloquable) Indicateur de position de commutation mécanique : oui Catégorie de surtension III Degré de pollution : 2 Groupe de matériaux isolants: IIIb Résistance à la tension entrée - sortie : 5 kVrms / 1 min Longueur de dénudage raccord de mesure : 10 mm Plage de serrage, connexion de mesure : 1,5 mmm² Plage de serrage, min. : 0,14 mm² Plage de serrage, max. : 1,5 mm² Section de raccordement de conducteur AWG, min. : AWG 26 Section de raccordement de conducteur AWG, max. : AWG 16 Section de raccordement de conducteur, monofilaire, min. : 0,14 mm² Section de raccordement de conducteur, à un seul fil, max. : 1,5 mmm² Section de raccordement de conducteur, à fils fins, min. : 0,14 mm² Section de raccordement de conducteur, à fils fins, max. : 1,5 mmm² Section de raccordement de conducteur, fil fin AEH avec collier en plastique DIN 46228/4, min. : 0,14 mm² Section de raccordement de conducteur, fil fin AEH avec collier en plastique DIN 46228/4, max. : 1 mmm² Section de raccordement de conducteur, à fils fins, AEH (DIN 46228-1), min. : 0,14 mm² Section de raccordement de conducteur, à fils fins, AEH (DIN 46228-1), max. : 1,5 mmm² Dimensions de la lame : 0,4 x 2,5 mm
Durée de vie (mécanique) : 10 x 10 6 circuits
Indice de protection : IP20
Ligne de fuite et distance dans l'air (bobine/contacts) : 3 mm
Longueur : 63 mm
Matériau du contact : AgNi
Poids : 60.25 g
Puissance de coupure (max.) : 1250 VA, 150 W
Résistance (bobine) : 1100 Ω
Spécificités du relais : avec bouton de test
Température (max.) : 55 °C
Température (min.) : -40 °C
Tension de contact (max.) : 250 V/AC, 250 V/DC
Tension de fonctionnement (max.) : 18 V/DC
Tension nominale : 24 V/DC
Type de contact (LOV) : 2 inverseurs (RT)

Interface relais montée composée d'un relais et d'une base enfichables. Les circuits de charge et de contrôle sont isolés électriquement.
