Description générale

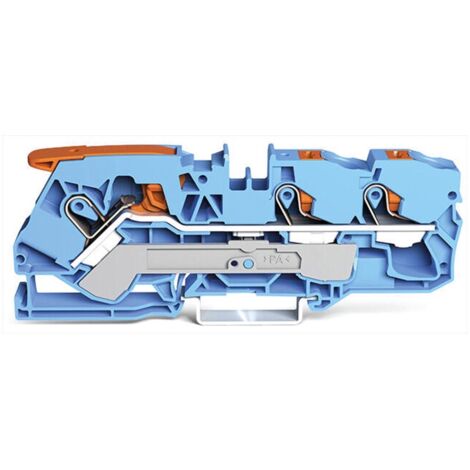

La borne de passage à 3 conducteurs avec levier et bouton-poussoir de couleur bleue est conçue pour une utilisation efficace dans les installations électriques. Fabriquée en polyamide (PA), elle offre une solution fiable pour le raccordement de conducteurs de différentes sections.Spécifications techniques
- Profondeur du produit : 36,9 mm
- Hauteur du produit : 110,4 mm
- Largeur du produit : 10 mm
- Poids : 32,2 g
- Matériau : PA (polyamide)
- Tension autorisée : 800 V
- Tension de choc autorisée : 8 kV
- Courant autorisé : 57 A
- Courant à la section du conducteur (max) : 74 A
- Type de montage : Rail DIN
- Catégorie de surtension : 3
- Degré de pollution : 3
- Plage de température de travail : -35 à 85 °C
Compatibilité et accessoires
- Section nominale des conducteurs connectables : 10 mm²
- Conducteurs solides : 0,5 à 16 mm² / 20 ... 6 AWG
- Conducteurs à fil fin : 0,5 à 6 AWG
- Longueur de bande : 17 à 19 mm / 0,67 à 0,75 inch
Installation
- Mode de câblage : Câblage frontal
- Nombre total de potentiels : 1
- Nombre de niveaux : 1
- Positions des fixations : 3
- Nombre de logements de pontage : 2
Utilisation
Cette borne est idéale pour des applications nécessitant un raccordement rapide et sécurisé des conducteurs. Grâce à sa technologie de connexion Push-in CAGE CLAMP®, elle permet une installation facile et efficace.Autres informations
Les données de dimensionnement sont conformes aux normes IEC/EN 60947-7-1 et UL 1059.
