Description générale

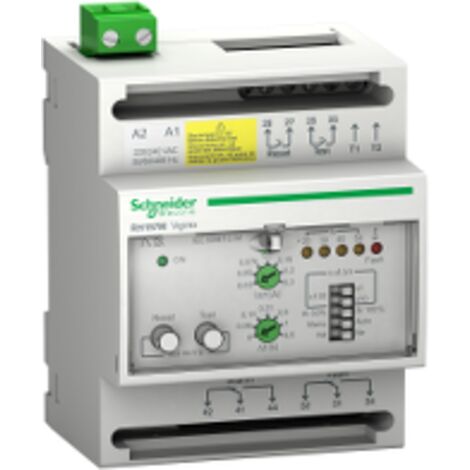

Le relais différentiel Vigirex RH197M est conçu pour assurer la protection contre les défauts d'isolement et les courants de fuite à la terre. Avec une sensibilité réglable de 0,03 à 30 A et un temps de réponse de 0 à 4,5 secondes, il est idéal pour une utilisation dans divers environnements électriques. Ce dispositif est équipé d'un test de fonctionnement local et à distance, garantissant une surveillance électronique efficace.Spécifications techniques
- Plage de sensibilité : 0,03 à 30 A
- Temps de réponse : 0 à 4,5 s
- Alimentation : 240 Vca
- Poids : 0,3 kg
- Dimensions : 71,2 mm (largeur) x 98,7 mm (hauteur) x 65,8 mm (profondeur)
- Degré de protection : IP40 (avant), IP30 (latérales), IP20 (bornes)
- Tenue aux chocs : IK07
- Vibrations : 13,2 à 100 Hz à 0,7 g, 2 à 13,2 Hz à +/- 1 mm
Compatibilité et accessoires
- Code de compatibilité : RH197M
Installation
- Type de raccordement : bornier pour câbles de 0,2 à 2,5 mm² (souple et rigide)
- Longueur de dénudage des fils : 7 mm
- Couple de serrage : 0,6 N.m
Utilisation
Le relais différentiel RH197M est utilisé pour détecter les courants de défaut à la terre, offrant ainsi une protection essentielle dans les installations électriques. Il est recommandé de procéder à des tests réguliers pour assurer son bon fonctionnement.Autres informations
- Conformité aux normes : EN/IEC 60529 pour le degré de protection, EN 50102 pour la tenue aux chocs, CEI 60695-2-1 pour la robustesse mécanique.
