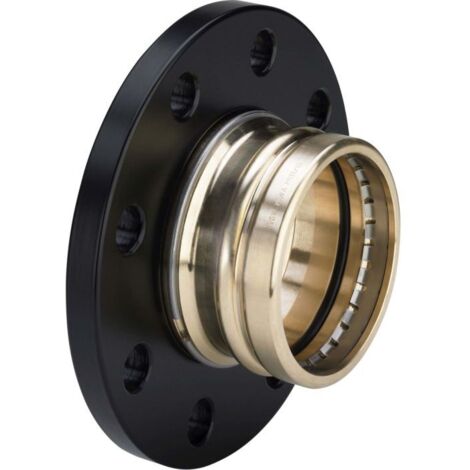

Viega Profipress Sanpress XL-Flanschübergang, DN 100, d 108,0mm, n 8 Rotguss, Stahl Modell 2259.5XL, 480011
'/%3E%3C/svg%3E)
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Informations produit
Description
Viega Profipress Sanpress XL-Flanschübergang, DN 100, d 108,0mm, n 8 Rotguss, Stahl Modell 2259.5XL, 480011
n = Anzahl Bohrungen k [mm] = Lochkreis-Ø k [mm] = Lochkreis-Ø n = Anzahl Bohrungen
n = Anzahl Bohrungen k [mm] = Lochkreis-Ø k [mm] = Lochkreis-Ø n = Anzahl Bohrungen
Allgemein
Strömungsoptimiertes Pressverbindersystem aus Kupfer (99,9 % Cu-DHP), Rotguss oder Siliziumbronze für Kupferrohre. Pressverbinder zum Schutz des Dichtelements mit zylindrischer Rohrführung ausgestattet. Pressverbinder ab d64,0 mit Edelstahlschneidring zur Sicherstellung der mechanischen Belastbarkeit der Verbindung. Die Presskraft liegt vor und hinter dem Dichtelementesitz an. Geeignet für Auf- und Unterputz-Installationen von Steigleitungen und Etagen-Installationen.
Dichtelemente
EPDM (Ethylen-Propylen-Dien-Kautschuk), schwarz, vormontiert
Betriebsbedingungen Trinkwasser-Installationen
Betriebstemperatur max. 85 °C / 185 °F Betriebsdruck max. 1,6 MPa / 16 bar / 232 PSI
Werkstoffe Verbinder
Kupfer: 99,9 % Cu-DHP Rotguss: CC499K Siliziumbronze: CC246E / CuSi4Zn9MnP
Allgemein
Strömungsoptimiertes Pressverbindersystem aus Kupfer (99,9 % Cu-DHP), Rotguss oder Siliziumbronze für Kupferrohre. Pressverbinder zum Schutz des Dichtelements mit zylindrischer Rohrführung ausgestattet. Pressverbinder ab d64,0 mit Edelstahlschneidring zur Sicherstellung der mechanischen Belastbarkeit der Verbindung. Die Presskraft liegt vor und hinter dem Dichtelementesitz an. Geeignet für Auf- und Unterputz-Installationen von Steigleitungen und Etagen-Installationen.
Dichtelemente
EPDM (Ethylen-Propylen-Dien-Kautschuk), schwarz, vormontiert
Betriebsbedingungen Trinkwasser-Installationen
Betriebstemperatur max. 85 °C / 185 °F Betriebsdruck max. 1,6 MPa / 16 bar / 232 PSI
Werkstoffe Verbinder
Kupfer: 99,9 % Cu-DHP Rotguss: CC499K Siliziumbronze: CC246E / CuSi4Zn9MnP
Pressverbinder mit SC‑Contur
Versehentlich nicht verpresste Verbindungen fallen bei der Dichtheitsprüfung sofort auf. Viega gewährleistet das Erkennen unverpresster Verbindungen in den folgenden Druckbereichen: min. Wasserdruck: 0,1 MPa / 1 bar / 14,5 PSI max. Wasserdruck: 0,65 MPa / 6,5 bar / 94,3 PSI min. Luftdruck: 22 hPa / 22 mbar / 0,3 PSI max. Luftdruck: 0,3 MPa / 3 bar / 43,5 PSI
Betriebsbedingungen Heizungs-Installationen
Betriebstemperatur max. 110 °C / 230 °F Betriebsdruck max. 1,6 MPa / 16 bar / 232 PSI
Pressverbinder mit SC‑Contur
Versehentlich nicht verpresste Verbindungen fallen bei der Dichtheitsprüfung sofort auf. Viega gewährleistet das Erkennen unverpresster Verbindungen in den folgenden Druckbereichen: min. Wasserdruck: 0,1 MPa / 1 bar / 14,5 PSI max. Wasserdruck: 0,65 MPa / 6,5 bar / 94,3 PSI min. Luftdruck: 22 hPa / 22 mbar / 0,3 PSI max. Luftdruck: 0,3 MPa / 3 bar / 43,5 PSI
Betriebsbedingungen Heizungs-Installationen
Betriebstemperatur max. 110 °C / 230 °F Betriebsdruck max. 1,6 MPa / 16 bar / 232 PSI
- Anschluss: Profipress
- Modell: 2259.5XL
- Material: Rotguss, Stahl
- Anwendung: Trinkwasser, Heizung, Regenwasser, Druckluft, Inertgase, Kühlwasserleitungen, Industrie- und Anlagenbau
- DN: 100
- d: 108,0
- n: 8
- k [mm]: 180
- Z [mm]: 17
- L [mm]: 80
- B1 [mm]: 18
- B2 [mm]: 23
- Ø1 [mm]: 220
- Ø2 [mm]: 18
- Anschluss: Profipress
- Modell: 2259.5XL
- Material: Rotguss, Stahl
- Anwendung: Trinkwasser, Heizung, Regenwasser, Druckluft, Inertgase, Kühlwasserleitungen, Industrie- und Anlagenbau
- DN: 100
- d: 108,0
- n: 8
- k [mm]: 180
- Z [mm]: 17
- L [mm]: 80
- B1 [mm]: 18
- B2 [mm]: 23
- Ø1 [mm]: 220
- Ø2 [mm]: 18
Einsatzbereiche
- Trinkwasser
- Heizung/Heizkörperanbindung
- Regenwasser
- Druckluft, Inertgase
- Kühlwasserleitungen
- Industrieanwendungen
- Anlagenbau
Einsatzbereiche
- Trinkwasser
- Heizung/Heizkörperanbindung
- Regenwasser
- Druckluft, Inertgase
- Kühlwasserleitungen
- Industrieanwendungen
- Anlagenbau
- Rotguss
- Flanschübergang, Pressanschluss
Ausstattung
Flansch lose PN 10/16 Stahl schwarz pulverbeschichtet, Dichtelement EPDM, Schneidring, Halterungmit ,SC‑Contur- Rotguss
- Flanschübergang, Pressanschluss
Ausstattung
Flansch lose PN 10/16 Stahl schwarz pulverbeschichtet, Dichtelement EPDM, Schneidring, HalterungCaractéristiques
- MarqueVIEGA
- Longueur8 cm
- Hauteur13.8 cm
- Poids5410 g
- MatièresAcier
Questions fréquentes
Ce produit est équipé d'un système qui permet de détecter immédiatement les connexions non serties lors des tests d'étanchéité, avec des pressions minimales et maximales spécifiques pour l'eau et l'air.
Les conditions de fonctionnement maximales pour les installations d'eau potable sont une température de 85 °C et une pression de 1,6 MPa (16 bar).
Le joint d'étanchéité est en EPDM (Ethylen-Propylen-Dien-Kautschuk), qui est pré-monté.
