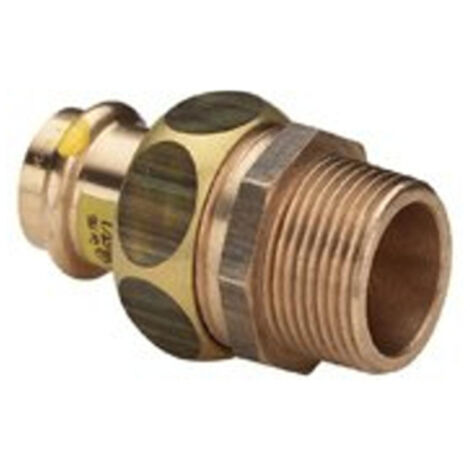

Viega Profipress g accouplement 2 pièces sc filetage mâle 54x2 bronze
'/%3E%3C/svg%3E)
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Informations produit
Description
Viega Profipress G-Übergangsverschraubung, d 54mm, R 2 Rotguss Modell 2654, 379452
SW1 [mm] = Schlüsselweite SW2 [mm] = Schlüsselweite
SW1 [mm] = Schlüsselweite SW2 [mm] = Schlüsselweite
Allgemein
Strömungsoptimiertes Pressverbindersystem aus Kupfer (99,9 % Cu-DHP), Rotguss oder Siliziumbronze für Kupferrohre. Pressverbinder zum Schutz des Dichtelements mit zylindrischer Rohrführung ausgestattet. Pressverbinder ab d64,0 mit Edelstahlschneidring zur Sicherstellung der mechanischen Belastbarkeit der Verbindung. Die Presskraft liegt vor und hinter dem Dichtelementesitz an. Geeignet für Auf- und Unterputz-Installationen von Steigleitungen und Etagen-Installationen.
Dichtelemente
HNBR (hydrierter Acrylnitrilbutadien-Kautschuk), gelb, vormontiert
Betriebsbedingungen Gas- und Flüssiggas-Installationen
Betriebstemperatur -20 °C bis +70 °C (-4 °F bis +158 °F) Betriebsdruck max. 0,5 MPa / 5 bar / 72,5 PSI Betriebsdruck bei HTB-Anforderung 650 °C (1202 °F)/30 Minuten max. 0,1 MPa (1 bar, 14,5 PSI)
Werkstoffe Verbinder
Kupfer: 99,9 % Cu-DHP Rotguss: CC499K Siliziumbronze: CC246E / CuSi4Zn9MnP
Allgemein
Strömungsoptimiertes Pressverbindersystem aus Kupfer (99,9 % Cu-DHP), Rotguss oder Siliziumbronze für Kupferrohre. Pressverbinder zum Schutz des Dichtelements mit zylindrischer Rohrführung ausgestattet. Pressverbinder ab d64,0 mit Edelstahlschneidring zur Sicherstellung der mechanischen Belastbarkeit der Verbindung. Die Presskraft liegt vor und hinter dem Dichtelementesitz an. Geeignet für Auf- und Unterputz-Installationen von Steigleitungen und Etagen-Installationen.
Dichtelemente
HNBR (hydrierter Acrylnitrilbutadien-Kautschuk), gelb, vormontiert
Betriebsbedingungen Gas- und Flüssiggas-Installationen
Betriebstemperatur -20 °C bis +70 °C (-4 °F bis +158 °F) Betriebsdruck max. 0,5 MPa / 5 bar / 72,5 PSI Betriebsdruck bei HTB-Anforderung 650 °C (1202 °F)/30 Minuten max. 0,1 MPa (1 bar, 14,5 PSI)
Werkstoffe Verbinder
Kupfer: 99,9 % Cu-DHP Rotguss: CC499K Siliziumbronze: CC246E / CuSi4Zn9MnP
Pressverbinder mit SC‑Contur
Versehentlich nicht verpresste Verbindungen fallen bei der Dichtheitsprüfung sofort auf. Viega gewährleistet das Erkennen unverpresster Verbindungen in den folgenden Druckbereichen mit Druckluft oder Inertgasen: min. Luftdruck: 22 hPa / 22 mbar / 0,3 PSI max. Luftdruck: 0,3 MPa / 3 bar / 43,5 PSI
Betriebsbedingungen Heizöl- und Dieselkraftstoff-Installationen
Betriebstemperatur max. 40 °C / 104 °F Betriebsdruck -0,05 bis +0,5 MPa (-0,5 bis +5 bar / -7,25 bis +72,5 PSI)
Pressverbinder mit SC‑Contur
Versehentlich nicht verpresste Verbindungen fallen bei der Dichtheitsprüfung sofort auf. Viega gewährleistet das Erkennen unverpresster Verbindungen in den folgenden Druckbereichen mit Druckluft oder Inertgasen: min. Luftdruck: 22 hPa / 22 mbar / 0,3 PSI max. Luftdruck: 0,3 MPa / 3 bar / 43,5 PSI
Betriebsbedingungen Heizöl- und Dieselkraftstoff-Installationen
Betriebstemperatur max. 40 °C / 104 °F Betriebsdruck -0,05 bis +0,5 MPa (-0,5 bis +5 bar / -7,25 bis +72,5 PSI)
- Anschluss: Profipress G
- Modell: 2654
- Material: Rotguss
- Anwendung: Gas, Heizöl/Dieselkraftstoff
- d: 54
- R: 2
- Z [mm]: 76
- L [mm]: 116
- SW1 [mm]: 76
- SW2 [mm]: 84
- Anschluss: Profipress G
- Modell: 2654
- Material: Rotguss
- Anwendung: Gas, Heizöl/Dieselkraftstoff
- d: 54
- R: 2
- Z [mm]: 76
- L [mm]: 116
- SW1 [mm]: 76
- SW2 [mm]: 84
Einsatzbereiche
- Erdgas/Flüssiggas
- Heizöl/Dieselkraftstoff (d12–54)
Einsatzbereiche
- Erdgas/Flüssiggas
- Heizöl/Dieselkraftstoff (d12–54)
- Rotguss
- Pressanschluss, R-Gewinde
- konischdichtend
Ausstattung
Dichtelement HNBR, Mehrkantmit ,SC‑Contur- Rotguss
- Pressanschluss, R-Gewinde
- konischdichtend
Ausstattung
Dichtelement HNBR, MehrkantCaractéristiques
- MarqueVIEGA
- Longueur11.6 cm
- Largeur200 mm
- Hauteur9.1 cm
- Diamètre54 mm
Questions fréquentes
Ce raccord peut être utilisé à des températures allant de -20 °C à +70 °C et supporte une pression maximale de 0,5 MPa (5 bar). Pour des exigences spécifiques, il peut résister à des températures allant jusqu'à 650 °C pendant 30 minutes, avec une pression maximale de 0,1 MPa (1 bar).
Ce raccord est fabriqué en bronze, plus précisément en rotguss, et est conçu pour des applications avec des gaz, du chauffage au fioul et des combustibles diesel. Il est adapté pour des installations de tuyauterie en cuivre.
Ce raccord est équipé d'un élément d'étanchéité en HNBR, qui est pré-monté, et utilise un système de connexion à pression qui permet de détecter immédiatement les connexions non pressées lors des tests d'étanchéité.
