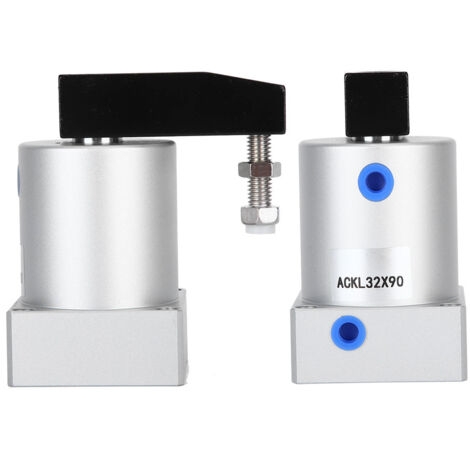

Découvrez notre vérin rotatif de serrage en coin à double effet, un équipement performant et fiable pour vos applications industrielles. Ce modèle se décline en deux versions : ACK32-90L et ACK32-90R.
Conçu avec des matériaux de haute qualité, ce vérin est robuste, durable et offre une longue durée de vie. Son encombrement compact le rend facile à transporter, à ranger et à utiliser sur site.
**Caractéristiques techniques détaillées :**
* **Diamètre intérieur :** 32 mm (environ 1,3 pouce)
* **Diamètre extérieur de la tige de piston :** 16 mm (environ 0,6 pouce)
* **Type d'action :** Double effet
* **Milieu de travail :** Air (filtré par un écran filtrant de 40μm minimum)
* **Pression de service maximale :** 1,0 MPa (145 psi), avec une plage d'utilisation de 0,15 à 1,0 MPa (22-145 psi). Sa résistance garantie est de 1,5 MPa (215 psi).
* **Vitesse d'utilisation maximale :** 200 mm/s, parfaitement adaptée pour répondre à vos besoins. La plage de vitesse recommandée est de 50 à 200 mm/s.
* **Température de fonctionnement :** -20°C à +80°C
* **Tolérance de course :** 1,0 mm
* **Tolérance d'angle de rotation :** ±1,5°
* **Type d'amortissement :** Aucun
* **Calibre de raccordement :** PT1/8
**Guide d'installation et d'utilisation :**
Pour garantir des performances optimales et une longue durée de vie, veuillez suivre ces instructions :
1. Le serrage de la pièce doit s'effectuer uniquement dans la course de serrage, et non pendant la course de rotation.
2. Le plan de serrage doit être perpendiculaire à l'axe du vérin. Une fois la pièce serrée, évitez de la déplacer.
3. Avant le raccordement, purgez les conduites pour éliminer tout débris qui pourrait pénétrer dans le vérin.
4. Utilisez un air filtré par un élément d'au moins 40μm.
5. Pour le stockage à long terme, protégez le vérin contre la rouille, bouchez les orifices d'admission/d'échappement et appliquez de l'huile antirouille sur l'extrémité de la tige du piston.
**Votre commande comprend :**
1 x Vérin pneumatique.
Caractéristiques
- MarqueLEDE
- Longueur12 cm
- Largeur9 cm
- Hauteur6 cm
- MatièresMétal
