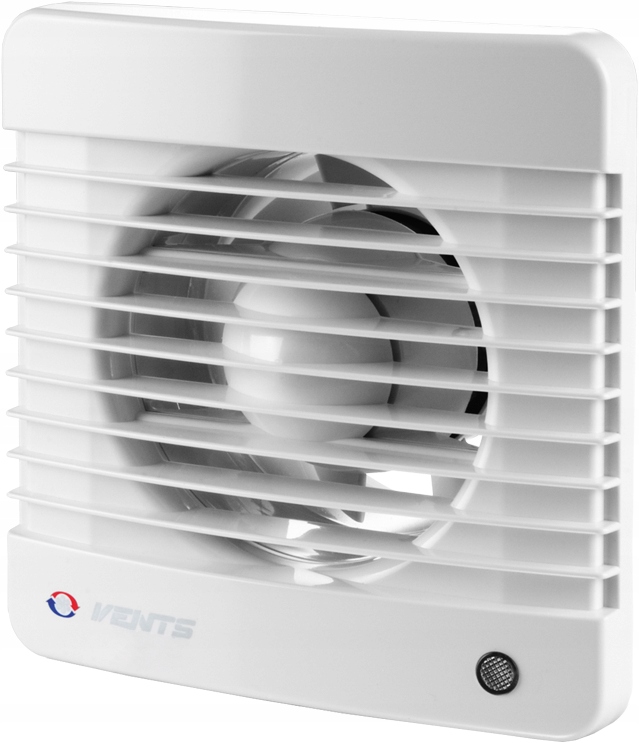

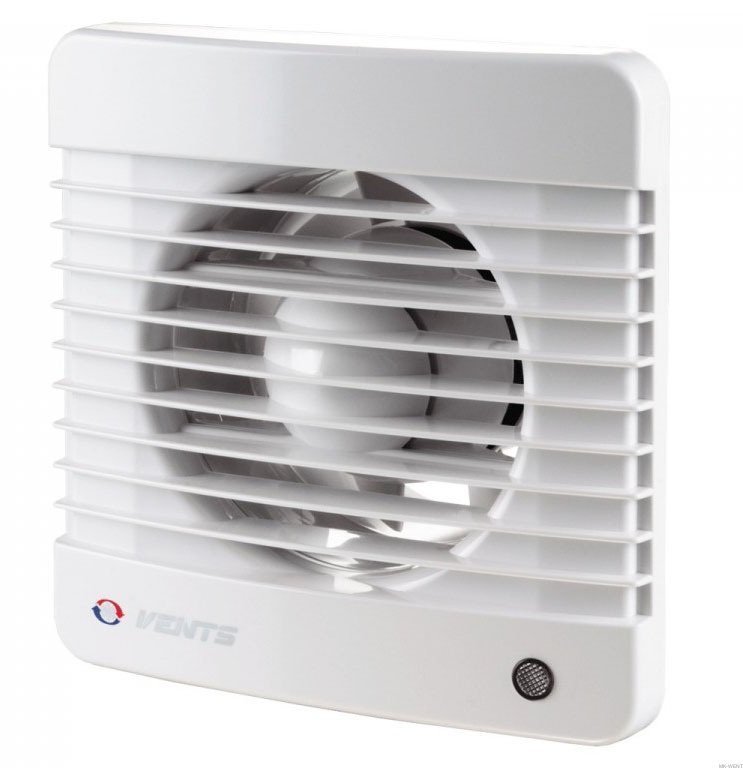

Ventilateur de salle de bain 125MT 125 mm avec minuterie et aérateurs

Vents 125 MT Wall FanMinuterie - Délai d'arrêt

Caractéristiques principales :

• Diamètre du connecteur : 125 mm
• Longueur du connecteur : seulement 69 mm
• Haute efficacité : 185 m³/h
• Puissance du moteur : 16,0 W
• Niveau sonore : 35 dB(A) / 3 m
• Minuterie - Délai d'arrêt : 2 à 30 min.
• Voyant indicateur signalant l'état de fonctionnement du ventilateur
• Fabricant réputé - ventilateurs
• pales de rotor aérodynamiques (hélices)

Si vous recherchez un ventilateur moderne et efficace, la série M de vents (un fabricant leader de ventilateurs sur le marché européen) répondra à coup sûr à vos attentes. Grâce à leur moteur fiable avec protection thermique, les ventilateurs de cette série assurent une ventilation optimale de la pièce. De plus, leur design moderne et raffiné saura satisfaire les utilisateurs les plus exigeants (le panneau avant est en ABS résistant aux UV de haute qualité). De plus, les ventilateurs de cette série sont dotés d'un voyant lumineux indiquant leur état de fonctionnement. Se monte sur les conduits de ventilation ou se raccorde à un conduit de ventilation rond.

Avantages

Boîtier et turbine en plastique de haute qualité, durable et résistant aux UV. Profil aérodynamique spécialement conçu pour une efficacité d'air optimale. L'indice de protection élevé IP 34 offre une solution idéale pour la ventilation des salles de bains.

Avantages du moteur

Faible consommation d'énergie grâce à un moteur moderne et à haut rendement. Les roulements sans entretien et ne nécessitant aucune lubrification garantissent plus de 40 000 heures de fonctionnement continu. Le moteur est équipé d'une protection thermique pour éviter la surchauffe.

Automatique

Grâce à la fonction minuterie (arrêt), le ventilateur peut fonctionner pendant une durée d'environ 2 à 30 minutes après son arrêt par un interrupteur (par exemple, depuis un système d'éclairage).

Pour utiliser la fonction de temporisation d'arrêt du ventilateur, un câble électrique à trois conducteurs est nécessaire (de l'interrupteur au ventilateur).

Données techniques

• Tension d'alimentation nominale - 230 V
• Fréquence nominale - 50 Hz
• Puissance - 16,0 W
• Débit d'air - 185 m³/h
• Pression acoustique - 35 dB(A)/3 m
• Pression statique - 55 Pa
• Consommation électrique - 0,1 A
• Régime moteur - 2400 tr/min
• Max. Température de fonctionnement : 45 °C 45 °C
• Degré de protection : IP34
• Poids : 0,7 kg

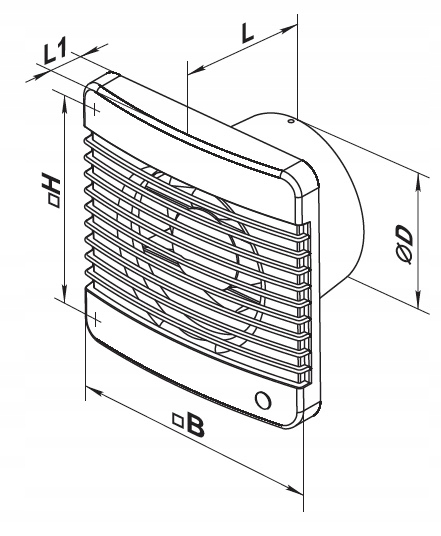

Dimensions [mm]

• ØD : 125
• B : 180
• H : 150
• L : 94
• L1 : 25

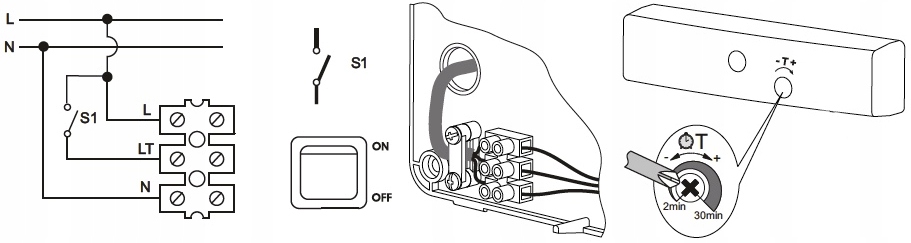

Schéma de raccordement électrique

Une installation électrique à trois fils est nécessaire pour raccorder le ventilateuralimentant l’interrupteur à Ventilateur.

• L - Tension (connectée en permanence)
• N - Neutre (zéro)
• LT - Tension (coupée par l'interrupteur)
• S1 - Interrupteur

Branchage correct d'un ventilateur avec minuterie :

- Réglez le potentiomètre de minuterie au minimum (tournez-le très délicatement, jusqu'à sentir une légère résistance, car il est facile de l'endommager en le faisant tourner dans tous les sens). Connectez ensuite les bornes L - phase et N - neutre. Après avoir appliqué la tension avec ce branchement, le ventilateur devrait se mettre en marche pendant quelques secondes, puis s'éteindre automatiquement. Connectez ensuite le troisième fil à la borne LT (en utilisant, par exemple, le fil jaune-vert comme phase interrompue par l'interrupteur, en le connectant correctement à l'entrée de celui-ci). Cette connexion permet d'utiliser la fonction minuterie du ventilateur. Sans installation à trois fils reliant l'interrupteur au ventilateur, il est impossible de connecter un ventilateur avec fonction minuterie (interrupteur minuterie). src="https://upload.cdn.baselinker.com/products/10044/355688f15b5e65f9f6b49640ea64c420.jpg">
