Atv320u22m2b Variateur De Fréquence Monophasé 2,2kw - Alimentation 220v - Cem - Format Book - Altivar Atv320 Schneider

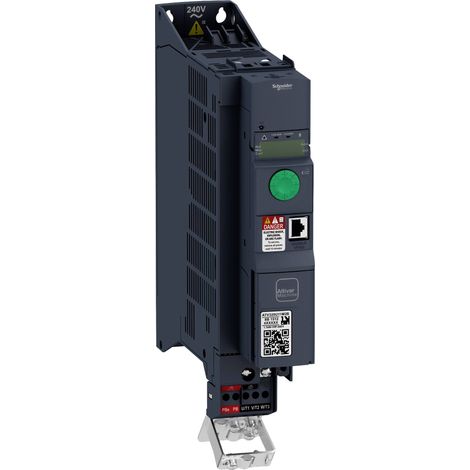

Variateur de vitesse 220V Schneider Altivar Book ATV320U22M2B pour moteur tri 2,2kW

Ce variateur de fréquence Schneider Altivar ATV320 Book à une alimentation monophasé 220V pour moteur électrique triphasé.

Ce variateur monophasé 220V Schneider permet donc de faire varier la vitesse ou le démarrage progressif d'un moteur triphasé exclusivement.

Il possède un panneau de contrôle en façade incluant un potentiomètre permettant la variation de fréquence et donc la vitesse de rotation du moteur.
Faites attention à ne pas faire fonctionner votre moteur à moins de 40% de sa vitesse nominale sur une longue durée pour ne pas le détériorer.
Le panneau de contrôle permet également l'inversion de sens de rotation du moteur, ces différentes fonctions peuvent également être déportée via un panneau de contrôle déporté (nous contacter pour plus d'infos sur le câblage).

Le variateur de fréquence ATV320U22M2B inclut une protection thermique intégrée. En conséquence, vous n'avez pas besoin d'un disjoncteur moteur. Cependant, il est impératif d'ajuster cette protection thermique en fonction de l'ampérage indiqué sur la plaque signalétique du moteur.
Il est également nécessaire de prévoir un disjoncteur bipolaire courbe D de calibre 10A en amont du variateur, ainsi qu'un dispositif différentiel de type A, Asi ou type B.

Le variateur monophasé 2,2kW Schneider ATV320U22M2B en bref :

• Alimentation 220V monophasé
• Sortie triphasé 380V
• Puissance de moteur 2,2kW soit 3CV
• Courant nominal de sortie 11A
• Filtre CEM C2 Intégré
• Communication Modbus Série - CANopen
• Étanchéité IP20 (prévoir une installation dans un coffret étanche)
• Forte surcharge temporaire autorisée 170 à 200% du couple nominal
• Manuel d'utilisation en français
• Montage sur plaque de montage

Ce variateur de vitesse/fréquence est conçu pour des machines industrielles et commerciales simples comme des machines d'emballage et de manutention, actionneurs mécaniques et équipements de levage. Son format Book permet de réduire l'encombrement de la machine, notamment en cas de montage dans une armoire électrique à côté d'autres dispositifs de contrôle comme des automates programmables industriels (PLC), des unités d'E/S. Sa connectivité avancée, dont CANopen et Modbus, permet de l'intégrer dans les principales architectures d'automatisme sans avoir à utiliser d'équipements réseau supplémentaires.

Gamme de produit	Altivar Machine ATV320
Type de produit ou équipement	Variateur de vitesse
Application spécifique du produit	Machines complexes
Variante	Version standard
Format du lecteur	Livre
Mode d'installation	Montage de l'armoire
Protocole de communication	Modbus série CANopen
Carte optionnelle	Module de communication, CANopen Module de communication, EtherCAT Module de communication, Profibus DP V1 Module de communication, Profinet Module de communication, Ethernet Powerlink Module de communication, Ethernet IP Module de communication, DeviceNet
[Us] tension d'alimentation	200...240 V - 15...10 %
Courant de sortie nominal	11,0 A
Puissance moteur kW	2,2 kW pour surcharge importante
Filtre CEM	Filtre intégré CEM Classe C2
Degré de protection IP	IP20

Nombre d'entrées logiques	7
Type d'entrée logique	STO suppression sûre du couple, 24 V CC, impédance: 1,5 kOhm DI1...DI6 entrées logiques, 24 V CC (30 V) DI5 programmable comme entrée en train d'impulsions: 0...30 kHz, 24 V CC (30 V)
Entrée logique	Logique positive (source) Logique négative (sink)
Nombre de sorties logiques	3
Type de sortie logique	Collecteur ouvert DQ+ 0...1 kHz 30 V CC 100 mA Collecteur ouvert DQ- 0...1 kHz 30 V CC 100 mA
Nombre d'entrées analogiques	3
Type d'entrée analogique	AI1 tension : 0...10 V CC, impédance : 30 kOhm, résolution 10 bits AI2 tension différentielle bipolaire : +/- 10 V CC, impédance : 30 kOhm, résolution 10 bits AI3 courant : 0...20 mA (ou 4-20 mA, x-20 mA, 20-x mA ou autres modèles par configuration), impédance : 250 Ohm, résolution 10 bits
Nombre de sorties analogiques	1
Type de sortie analogique	Courant configurable par logiciel AQ1: 0...20 mA impedance 800 Ohm, résolution 10 bits Tension configurable par logiciel AQ1: 0...10 V CC impedance 470 Ohm, résolution 10 bits
Type de sortie relais	Relais configurable R1A 1 "F" durabilité électrique 100000 cycle Relais configurable R1B 1 "O" durabilité électrique 100000 cycle Relais configurable R1C Relais configurable R2A 1 "F" durabilité électrique 100000 cycle Relais configurable R2A
Courant commuté maximum	Sortie relais R1A, R1B, R1C sur résistive charge, cos phi = 1: 3 A à 250 V CA Sortie relais R1A, R1B, R1C sur résistive charge, cos phi = 1: 3 A à 30 V CC Sortie relais R1A, R1B, R1C, R2A, R2C sur inductive charge, cos phi = 0,4 et L/R = 7 ms: 2 A à 250 V CA Sortie relais R1A, R1B, R1C, R2A, R2C sur inductive charge, cos phi = 0,4 et L/R = 7 ms: 2 A à 30 V CC Sortie relais R2A, R2C sur résistive charge, cos phi = 1: 5 A à 250 V CA Sortie relais R2A, R2C sur résistive charge, cos phi = 1: 5 A à 30 V CC
Courant commuté minimum	Sortie relais R1A, R1B, R1C, R2A, R2C: 5 mA à 24 V CC
Méthode d'accès	Esclave CANopen
Fonctionnement 4 quadrants possible	Vrai
Profil de commande pour moteur asynchrone	Rapport tension/fréquence, 5 points Commande vecteur de flux sans capteur, standard Rapport tension/fréquence - Économie d'énergie, U/f quadratique Contrôle vectoriel de flux sans capteur - Economie d'énergie Rapport tension/fréquence, 2 points
Profil contrôle moteur synchrone	Contrôle vectoriel sans capteur
Surcouple transitoire	170...200 % du couple nominal du moteur
Fréquence de sortie maximale	0,599 kHz
Rampes d'accélération et décélération	Linéaire U S CUS Commutation de rampe Adaptation rampe accélération/décélération Accélération/décélération arrêt automatique avec injection DC
Compensation de glissement du moteur	Automatique quelque soit la charge Réglable 0...300 % Non disponible en rapport tension/fréquence (2 ou 5 points)
Fréquence de commutation	2...16 kHz réglable 4...16 kHz avec facteur de réduction
Fréquence de découpage nominale	4 kHz
Freinage d'arrêt	4 x 2,5 mm² + 2 x 1 mm² + 2 x 0,14 mm²
Résistance de freinage intégré	Vrai
Courant de ligne	23,9 A à 200 V (surcharge importante) 20,1 A à 240 V (surcharge importante)
Courant maximum actuel en entrée par phase	23,9 A
Tension de sortie max	240 V
Puissance apparente	4,8 kVA à 240 V (surcharge importante)
Fréquence du réseau	50...60 Hz
Tolérance de fréquence relative du réseau symétrique	5 %
Courant de court-circuit présumé de ligne	1 kA
Courant de charge de base en cas de surcharge élevée	14,3 A
Puissance dissipée en W	Ventilateur: 98,0 W à 200 V, fréquence de commutation 4 kHz
Avec fonction de sécurité Safely Limited Speed (SLS)	Vrai
Avec fonction de sécurité Safe brake management (SBC/SBT)	Faux
Avec fonction de sécurité Safe Operating Stop (SOS)	Faux
Avec fonction de sécurité Safe Position (SP)	Faux
Avec fonction de sécurité Safe programmable logic	Faux
Avec fonction de sécurité Safe Speed Monitor (SSM)	Faux
Avec fonction de sécurité Safe Stop 1 (SS1)	Vrai
Avec fonction de sécurité Safe Stop 2 (SS2)	Faux
Avec fonction de sécurité Safe torque off (STO)	Vrai
Avec fonction de sécurité Safely Limited Position (SLP)	Faux
Avec fonction de sécurité Safe Direction (SDI)	Faux
Type de protection	Coupures de phase en entrée : variateur Surintensité entre phases de sortie et terre : variateur Protection surchauffe : variateur Court-circuit entre les phases du moteur : variateur Protection thermique : variateur
Largeur	60 mm
Hauteur	325,0 mm
Profondeur	245,0 mm
Poids du produit	2,9 kg
