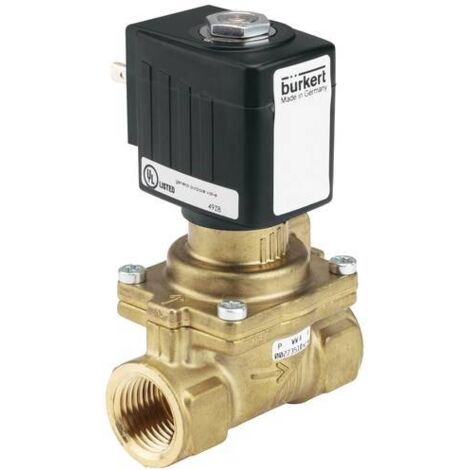

Vanne à servocommande 2/2 voies Bürkert 221898 24 V/DC manchon G 1/2 1 pc(s) X58497

Diamètre 13,0 mm

• Raccordement G 1/2"
• Valeur kv 3,8 m³/h
• Plage de pression 0,2 à 16 bar
• Tension 24 V/DC
• Température du fluide -30 à +90 °C
• Température ambiante max. +55 °C
• Temps de réponse : 0,1 - 4 secondes (selon le diamètre et la pression différentielle)
• Consommation électrique 8 (9,5) W (bobine chaude)

  Informations techniques

  Données techniques complémentaires : Diamètre 13,0 mm
  Raccordement G 1/2"
  Valeur kv 3,8 m³/h
  Plage de pression 0,2 à 16 bar
  Tension 24 V/DC
  Température du fluide -30 à +90 °C
  Température ambiante max. +55 °C
  Temps de réponse : 0,1 - 4 secondes (selon le diamètre et la pression différentielle)
  Consommation électrique 8 (9,5) W (bobine chaude)
  Fonction (pneumatique) : 2/2 voies
  Indice de protection : IP65
  Largeur nominale (détails) : 13 mm
  Longueur : 65 mm
  Matériau du boîtier : laiton
  Matériau isolant : EPDM
  Milieu d'utilisation (valve) : milieux neutres
  Poids : 0.600 kg
  Pression de service (max.) : 16 bar
  Pression de service (min.) : 0.2 bar
  Raccord (pneumatique) : manchon G 1/2
  Spécificités des pneumatiques : manchon
  Température ambiante (max.) : +55 °C
  Température ambiante (min.) : 0 °C
  Température des médias (max.) : +90 °C
  Température médias (min.) : -30 °C
  Tension de fonctionnement : 24 V/DC
  Valeur Kv : 63.33 l/min
  Valeur QNn : 4100 l/min

  Vanne à servocommande 2/2 voies

  Electrovanne à commande assistée avec servo-membrane pour la commande de fluides liquides et gazeux. Construction anti-coup de bélier. Pour une ouverture complète, une différence de pression de 0,5 bar est nécessaire.

  Points forts

  • Bürkert 6281 EV 221898
  • Matériau du boîtier: laiton
  • Matériau isolant: EPDM
  • Contenu: 1 pc(s)

    Fonctionnalités

    • Vanne à passage direct 2/2 voies
    • Normalement fermée
    • Matériau du corps : laiton selon DIN EN 50930-6
    • Pièces intérieures de la vanne : acier inoxydable, laiton et plastique (PPS)
    • Matériau des joints : EPDM
    • Fluides : fluides neutres, par ex. air comprimé, eau
    • Matériau de la bobine : polyamide
    • Tolérance de tension : ± 10%
    • Mode de fonctionnement : 100 % marche continue
    • Indice de protection IP 65 avec prise
    • Branchement électrique selon DIN EN 175301-803 forme A (auparavant DIN 43650)
    • Position de montage indifférente, de préférence avec le système magnétique vers le haut

      • Configuration requise

        • null

          Informations supplémentaires

          La valeur kv indique le débit d'eau dans une vanne par litre et par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30°C. Livraison sans prise (voir accessoires). Illustration similar.
