Description générale

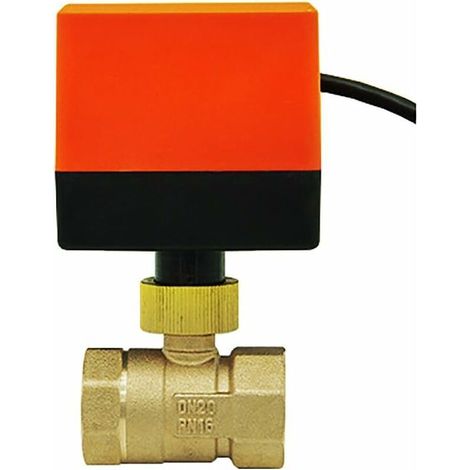

Découvrez notre vanne à bille motorisée en laiton, un équipement essentiel pour la régulation des circuits d'eau dans les systèmes de chauffage, de ventilation et de climatisation (CVC). Fabriquée avec un corps en laiton de haute qualité, elle allie robustesse et durabilité pour une longue durée de vie. Cette vanne se distingue par son système de commande précis : il s'agit d'une vanne 3 fils offrant un contrôle à deux points (tout ou rien), idéale pour une intégration dans des systèmes automatisés. Son moteur synchrone à hystérésis assure un fonctionnement stable et fiable sous une tension de service de AC 220V (consommation ≤ 7.5 VA).Spécifications techniques
- Type : Vanne à bille motorisée, 2 voies, commande 3 fils (2 points)
- Raccordement vanne : Filetage G2 (DN50)
- Pression nominale : 1.6 MPa
- Différence de pression admissible max. : ≤ 0.13 MPa (critique pour le bon fonctionnement)
- Fluide compatible : Eau froide et eau chaude (de 2°C à 90°C)
- Temps d'ouverture/fermeture : Environ 10 secondes pour l'ouverture, 5 secondes pour la fermeture
- Température ambiante de fonctionnement : De 0°C à 60°C
- Matériaux de construction : Corps en laiton, tige en acier inoxydable 304, joint en caoutchouc spécial, base du moteur en alliage d'aluminium, couvercle en ABS
- Poids : Environ 1412 grammes
- Schéma de câblage des 3 fils :
- SR (Bicolore) : Fil commun (COM)
- BR (Marron) : Commande pour la fermeture de la vanne
- BL (Bleu) : Commande pour l'ouverture de la vanne
