Description générale

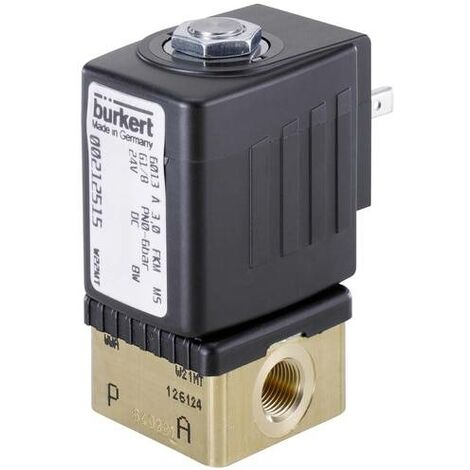

La vanne à commande directe 2/2 voies Bürkert 125314 est une mini-électrovanne conçue pour le blocage, le dosage, le remplissage et la ventilation de fluides. Elle est normalement fermée et fabriquée en laiton, avec des joints en FKM, ce qui la rend adaptée à une variété de liquides et de gaz neutres tels que l'air comprimé, l'eau et l'huile hydraulique.Spécifications techniques
- Poids : 0.426 kg
- Pression de service (max.) : 1.5 bar
- Pression de service (min.) : 0 bar
- Température ambiante : -10 °C à +55 °C
- Température des médias : -10 °C à +100 °C
- Tension de fonctionnement : 230 V/AC
- Valeur Kv : 9.17 l/min
- Diamètre : 6,0 mm
- Raccordement : G 1/4"
- Consommation électrique : 8 W, 24 VA (appel), 17 VA (maintien)
- Temps d'ouverture : 20 ms
- Temps de fermeture : 30 ms
- Viscosité max. : 21 mm²/s
- Indice de protection : IP65
Compatibilité et accessoires
- Livraison sans prise (voir accessoires).
Installation
- Position de montage indifférente, de préférence avec le système magnétique vers le haut.
Utilisation
- Utilisée pour le blocage, le dosage, le remplissage et la ventilation de fluides.
Autres informations
- Branchement électrique selon DIN EN 175301-803 forme A (auparavant DIN 43650).
- La valeur kv indique le débit d'eau dans une vanne en litres par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30°C.
