Vanne d'arrêt à sphère Double Femelle 20/27 Passage intégral Poignée plate

Points forts

• Étanchéité renforcée grâce au presse-étoupe et au joint torique intégrés.
• Sécurité accrue avec axe de manœuvre inéjectable.
• Fiabilité durable grâce à une garniture en téflon conservant ses performances dans le temps.
• Manœuvre fluide grâce à la bille en laiton chromé, limitant également les effets du calcaire.
• Débit optimal grâce au passage intégral.
• Poignée plate réversible 1/4 de tour pour une ouverture et une fermeture rapides.
• Garantie 10 ans.

Description du produit

La vanne à sphère V490 double femelle est conçue pour assurer l'arrêt et l'isolation fiable d'un circuit d'eau.

Robuste et offrant un débit optimal grâce à son passage intégral, elle convient aux installations sanitaires et de chauffage ainsi qu'à de nombreuses applications techniques : eau chaude et eau froide sanitaire, distribution d'eau potable, chauffage, adduction d'eau, air comprimé et climatisation avec eau glacée à partir de +5 °C.

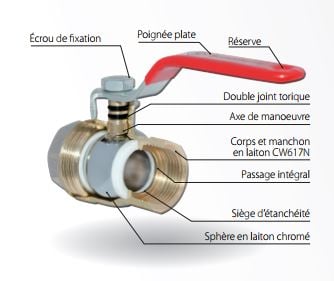

Son corps en laiton CW617N, conforme aux normes européennes, assure une excellente résistance mécanique. Le filetage renforcé favorise un raccordement fiable et durable.

L'étanchéité est renforcée par l'association d'un presse-étoupe et d'un joint torique intégrés, facilitant également la maintenance. Sa bille en laiton chromé permet une manœuvre fluide tout en limitant les agressions liées au calcaire.

La poignée plate réversible permet une commande rapide par rotation d'un quart de tour.

Produit adapté à la distribution d'eau potable conformément aux exigences sanitaires applicables (ACS).

Caractéristiques de la référence

• Type : vanne à sphère
• Modèle : V490
• Raccordement : double femelle FF
• Dimension : 3/4" (20/27)
• Pression nominale : PN30 / 30 bars
• Passage : intégral
• Corps : laiton CW617N
• Bille : laiton chromé
• Étanchéité : presse-étoupe + joint torique intégrés
• Axe de manœuvre : inéjectable
• Poignée : plate, réversible, 1/4 de tour
• Filetage : renforcé
• Température d'utilisation : -5 °C à +90 °C
• Température admissible en pointe : jusqu'à +110 °C
• Garantie : 10 ans

Applications

Cette vanne permet notamment :
• l'isolation d'un circuit d'eau ;
• la coupure d'une installation sanitaire ou de chauffage ;
• l'utilisation sur les réseaux d'eau chaude et d'eau froide ;
• l'adduction et la distribution d'eau ;
• les installations d'air comprimé ;
• certaines installations de climatisation avec eau glacée à partir de +5 °C.

Compatibilité

Parfaitement adaptée à la distribution d'eau potable ainsi qu'aux installations sanitaires et de chauffage prévues pour ses caractéristiques de pression et de température.

Précautions d'emploi

Les vannes d'arrêt peuvent être utilisées dans les domaines de la plomberie et du chauffage.

Utiliser uniquement le produit pour les applications décrites et dans le respect de ses caractéristiques techniques.

La vanne doit rester accessible, visible et visitable après installation afin de permettre son contrôle et sa maintenance.

Conditions techniques d'utilisation

• Pression nominale maximale : 30 bars
• Température maximale en utilisation continue : 90 °C
• Température en pointe : 110 °C
• L'étanchéité du raccordement doit être réalisée avec du téflon ou une résine anaérobie adaptée.
• Prévoir une installation permettant de conserver la vanne accessible pour les opérations de contrôle et de maintenance.
