Informations produit

Description

Description générale

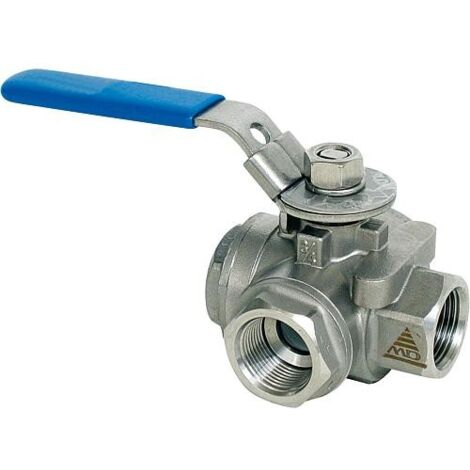

La vanne à manchon 3 pièces en acier inoxydable 1.4408 est conçue pour des applications nécessitant une haute résistance et une durabilité. Elle est idéale pour des systèmes de plomberie où une pression de service élevée est requise.

Spécifications techniques

Pression de service : DN 15 (1/2") - DN 25 (1") max. 64 bar

Pression de service : DN 32 (1 1/4") - DN 50 (2") max. 40 bar

Longueur : 150 mm

Dimensions : DN 50 (2”)

a : 75.0 mm

c : 140 mm

h : 94 mm

D : 40.0 mm

B : 65 mm

W : 205 mm

Température max. de fluide (fonctionnement continu) : 180 °C

Température min. du fluide (fonctionnement continu) : -20 °C

Matériau du boîtier : acier inoxydable

Raccord 1 : filetage intérieur, diamètre intérieur nominal : 2 pouces (50 mm)

Raccord 2 : filetage intérieur, diamètre intérieur nominal : 2 pouces (50 mm)

Utilisation

Cette vanne est conçue pour pivoter à 360°C et peut être bloquée par pas de 90° grâce à un dispositif de blocage. Le joint réglable de la broche rotative permet d'éviter les fuites sur le long terme.

Autres informations

Perçage en T avec passage réduit

Pas de vanne de vidange

Pas de dispositifs d'arrêt thermique

Caractéristiques

Marque
BANYO
Couleur
Gris
Matières
Acier inoxydable (inox)
Diamètre de sortie
50 mm
Filetage plomberie
2" (50x60)
Filetage sortie
2"(50x60)
Forme
Cylindrique
Hauteur
94 mm
Matière du corps
Acier
Température maximale de fonctionnement
180 °C
Type de vanne
Vanne
Usage de la vanne
Eau potable
Réf. ManoMano
ME91629647
MMID
331839560011
Réf. fabricant
BAN9900675

Vanne a manchon 3 pieces en acier inoxydable 1.4408 PN 64 2" type A 730 TT"
