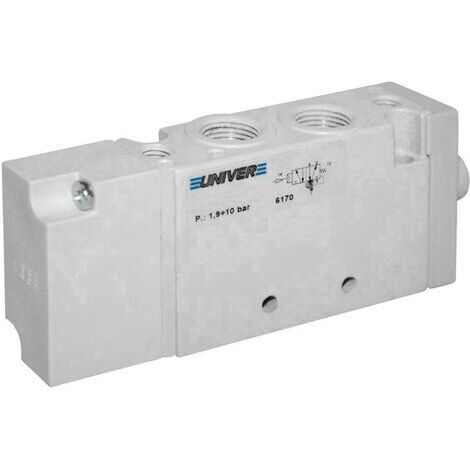

Univer Vanne à commande directe EL22F231 Matériau du boîtier aluminium Matériau isolant Nitrile 1 pc(s)

Fonction: 5/2 voies

Informations techniques

Données techniques complémentaires : Fonction: 5/2 voies
Débit (max.) : 1700 N l/min
Indice de protection : IP65
Matériau du boîtier : aluminium
Matériau isolant : Nitrile
Milieu d'utilisation : air filtré 10 µm, avec ou sans lubrification
Modèle (général) : monostable
Poids : 167 g
Pression de service (max.) : 10 bar
Pression de service (min.) : 2 bar
Raccord (pneumatique) : G 1/4
Température ambiante (max.) : +50 °C
Température ambiante (min.) : -5 °C
Température des médias (max.) : +50 °C
Type : EL22F231
Type d'activation : pneumatique

Les vannes des nouvelles séries EL18 et EL22 offrent une qualité éprouvée Univer dans un design moderne. En utilisant des matériaux de haute qualité en combinaison avec la technologie Univer traditionnelle, on obtient une longue durée de vie des vannes. La conception moderne permet une très bonne intégration des vannes dans les applications respectives et offre toujours la solution parfaite avec la variété des options de montage.

Points forts

• Toutes les fonctions de la vanne sont couvertes: 5/2, 5/3, 3/2 NC+3/2 NC, 3/2 NC+3/2 NO, 3/2 NO+3/2 NO
• Débit élevé
• Design compact dans un boîtier en métal
• Embase modulaire
• Embase en aluminium
• Montage sur embase au moyen de 2 vis
• Diverses options de montage
• Bobines remplaçables 12 – 24V DC / 24-110-230V AC
• Taille de connexion G1/8 et G1/4

  Fonctionnalités

  • Système de commutation: Tiroir

    Contenu de la livraison

    • null

      Configuration requise

      • null

        Informations supplémentaires

        La valeur kv indique le débit d'eau dans une vanne par litre et par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30°C. La valeur QNn représente le dimensionnement pour les gaz en litres par minute. Illustration similar.
