Description générale

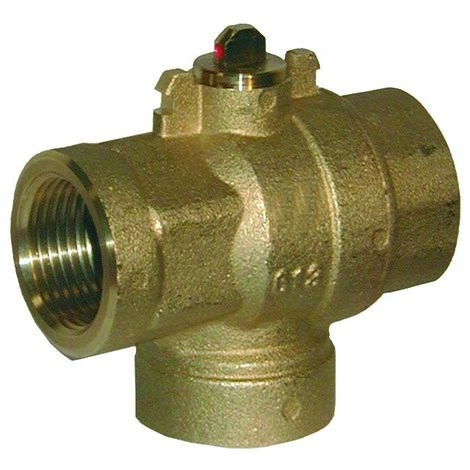

Le robinet à tournant sphérique motorisé à 3 voies de la marque Ferrari offre fiabilité et précision pour un contrôle optimal du débit. Conçue pour une variété d'applications, elle assure une gestion efficace du système. Le corps de la vanne est équipé d'une bille qui permet de distribuer le débit dans trois directions différentes : entrée par la voie latérale commune (A), sortie directe par l'autre voie latérale (B) ou déviation vers la voie centrale (C). Cela se fait par une rotation de 90° de la sphère, avec indication externe de la position de la voie ouverte, directe ou centrale détournée, même lorsqu'un servomoteur est installé.Spécifications techniques
- Utilisation : idéal pour les systèmes de panneaux solaires avec intégration d'une chaudière
- Fluide : convient aux solutions à base d'eau et de glycol
- Corps : en laiton
- Joints : PTFE/EPDM
- Pression de service maximale : 10 bar
- Température de fonctionnement : -10°C à +110°C
- Actionnement : servomoteur électrique bidirectionnel à rotation réversible de 90°, couplé au corps de la vanne par un accouplement à baïonnette
Compatibilité et accessoires
- Commandes : thermostat/chronothermostat à 3 contacts avec contact déviateur (si un servomoteur avec commande à 3 fils est installé)
- Commandes : thermostat/chronothermostat à contact d'ouverture (en présence d'un servomoteur avec commande à 2 fils et relais incorporé)
Installation
La vanne de zone à 3 voies à déviation latérale doit être installée sur la tuyauterie du système de manière à ce que la voie latérale (A) agisse comme une voie commune.Utilisation
Cette vanne est un composant essentiel pour un contrôle précis du débit dans les systèmes de chauffage et de refroidissement.Autres informations
