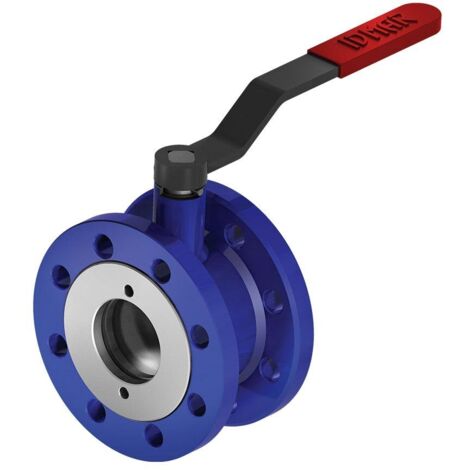

Vanne à bille IDMAR DN125 pour eau WK 2A 1,6 MPa, bride sandwich
'/%3E%3C/svg%3E)
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Informations produit
Description
Vanne à bille à bride IDMAR DN125 WK2A Sandwich | Bride PN16 | Temp. –20 °C à +200 °C
Raccords industriels professionnels pour installations d'eau, de chauffage et de CVC – diamètre nominal DN 125 mm, pression maximale 16 bar (1,6 MPa), raccord à bride PN16, température de fonctionnement –20 °C à +200 °C, code produit APA12510016820, EAN 5906489918278, garantie 2 ans, expédition 24 h.
Qu'est-ce qu'une vanne à boisseau sphérique à brides pour eau DN125 WK2A Sandwich 1,6 MPa ?
Vanne d'arrêt haute pression spécialisée, conçue pour les installations d'eau : eau potable, eau de process, vapeur, glycol, air comprimé, huiles (fluides du groupe 2). (Conforme à la directive PED). La conception avec un raccord à bride PN16 garantit la fiabilité des systèmes de chauffage, de CVC et des applications industrielles. Sa construction compacte en sandwich (longueur d'installation I = 600 mm) permet un gain de place. Les joints en PTFE + 20 % carbone et les triples joints toriques NBR70 assurent une étanchéité de classe A sur une large plage de températures, de -20 °C à +200 °C. Le corps et la bille en acier P355NL1 garantissent une haute résistance mécanique et une excellente résistance à la corrosion. Dimensions de la bride conformes à la norme PN-EN 1092-1. Sur demande du client, une version avec engrenage à vis sans fin ou une préparation pour un actionneur électrique/pneumatique est disponible. Construction et composants de la vanne sandwich WK2A DN125. Collier de serrage (9,5 pt, 2,5 vw, 10,5 pt) ; couleur : #444 ; interligne : 1,9 ;">
- Bille d'arrêt – Acier chromé P355NL1, alésage intégral DN 125 mm
- Joint à bille – PTFE + 20 % carbone (C), température jusqu'à +200 °C
- Siège du joint – Usinage CNC de précision (HAAS, OKUMA)
- Ressort de compression – compensation automatique de l'usure du joint
- Bride en acier PN16 – conforme à la norme PN-EN 1092‑1, 8 trous M16
- Corps de vanne – acier certifié P355NL1, soudure robotisée
- Broche rotative – acier chromé, protection antistatique
- Douille de palier – PTFE + graphite, rotation fluide
- Joints toriques – triple NBR70, classe d'étanchéité A
- Actionneur carré - 25 mm conforme à la norme ISO 5211 F10
- Vis de blocage - verrouillage en position ouverte/fermée
- Goupille élastique - assurant la fixation de la tige et de la bille
Figure 1. Construction de la vanne à bille à brides sandwich WK2A DN125 pour l'eau
Caractéristiques techniques
- ✔ Pression de service PS 16 bar (1,6 MPa) – convient à la plupart des installations de chauffage et de CVC
- ✔ Raccord à bride PN16 – 8 vis M16 (trous de 18 mm), entraxe ØD0 210 mm, conforme à la norme PN‑EN 1092‑1
- ✔ Joints PTFE + 20 % carbone – température de fonctionnement de -20 °C à +200 °C, résistance accrue à l'abrasion
- ✔ Triple joint torique NBR70 – étanchéité sur la tige et le couvercle, aucune fuite
- ✔ Corps en Acier certifié P355NL1 – résistance aux basses températures (jusqu'à –20 °C), certification PED
- ✔ Grenaillage et revêtement anticorrosion RAL 5015 – protection durable contre la corrosion
- ✔ Soudage robotisé et usinage CNC – Tolérances de précision < 0,01 mm, haute répétabilité
- ✔ Piston avec mécanisme antistatique – empêche les étincelles et l'accumulation de charges
- ✔ Construction sandwich compacte – longueur d'installation I = 600 mm, gain de place
- ✔ Entraînement carré 25 mm (ISO 5211 F10) – prêt pour l'automatisation (actionneur électrique/pneumatique)
- ✔ Durée de vie supérieure à 10 000 cycles – en conditions normales d'utilisation conditions
- ✔ Utilisation prévue : fluides du groupe 2 (PED) – eau, vapeur, glycol, air comprimé, huiles
Paramètres techniques
| Paramètre | Valeur |
|---|---|
| Code produit | APA12510016820 |
| EAN | 5906489918278 |
| MPN | DN125‑WK2A‑Sandwich‑1.6MPa |
| Fabricant | 12px;">Groupe IDMAR |
| Diamètre nominal DN | 125 mm |
| Pression nominale PN | 16 bar (PN16) |
| Pression maximale PS à +20 °C | 16 bar (1,6 MPa) |
| Température de fonctionnement | –20 °C à +200 °C |
| Fluides | 12px;">Groupe 2 selon la DEP (eau, vapeur, glycol, air comprimé, huiles) |
| Type de raccordement | À brides PN16 (selon PN‑EN 1092‑1) |
| Nombre de vis | 8 (M16, trous de 18 mm) |
| Matériau du corps | Acier certifié P355NL1 (selon la norme EN 10028-3) |
| Matériau de la bille | Acier chromé P355NL1 |
| Matériau de la tige | Acier chromé (protection antistatique) |
| Joints à billes | PTFE + 20 % de carbone (C) |
| Bague de palier de tige | PTFE + Graphite |
| Joints d'étanchéité | Joint torique NBR70 (triple joint) |
| Carré d'entraînement | 25 mm (ISO 5211 F10) |
| Poids de la soupape | ~23 kg |
| Classe d'étanchéité | A (fuite < 0,01 ml/min selon la norme PN‑EN 12266‑1) |
| Durée de vie (nombre de cycles) | > 10 000 cycles d’ouverture/fermeture |
| Normes et standards | PN‑EN 1092‑1, PN‑EN 12516‑2, PN‑EN 12266‑1, PED 2014/68/UE |
| Certification | CE, PED (Directive sur les équipements sous pression), ŚZSJ n° 2/17 (déclaration 33/AP) |
| (garantie du fabricant) |
Dimensions hors tout (brides PN16)
| Paramètre de dimension | Valeur [mm] | |
|---|---|---|
| DN – diamètre nominal | 125 | |
| PN – pression nominale | 16 bar | |
| PS – pression maximale | 16 bar | |
| ØDz – diamètre extérieur de la bride | 250 | |
| ØD1 – diamètre intérieur de la bride | 188 | |
| ØD0 – diamètre du centre des trous | 210 | |
| Ød0 – diamètre des trous de vis | 18 | |
| n – nombre de vis (nombre / quantité) | 8 | |
| g – épaisseur du collier | f – épaisseur des joints | 2 |
| L – longueur du corps de la vanne | 186 | |
| I – longueur totale (de la structure) | 600 | |
| H – hauteur du corps de la vanne | 161 | |
| H1 – hauteur jusqu'à l'axe d'entraînement | 168 | |
| H2 – hauteur totale (avec entraînement) | 286 | |
| □ s – dimension du carré d'entraînement | 25 |
Figure 2. Dimensions générales de la vanne à boisseau sphérique à brides DN125 WK2A Sandwich
La vanne à bille sandwich DN125 WK2A 1,6 MPa est utilisée dans les installations exigeantes d'eau, de chauffage et industrielles (fluides du groupe 2 selon la DEP). Les principaux domaines d'utilisation sont : - Réseaux de chauffage municipaux et industriels – sectionnement des réseaux, points de chauffe, échangeurs de chaleur
- Installations CVC (Chauffage, Ventilation, Climatisation) – circuits de chauffage, de refroidissement et de ventilation dans les bâtiments commerciaux et industriels
- Réseaux d'alimentation en eau principaux – transport d'eau potable, d'eau industrielle et d'eau de refroidissement dans les installations industrielles
- Industrie chimique et pétrochimique – installations d'eau de process, systèmes de refroidissement, circuits fermés
- Systèmes d'air comprimé – arrêt et régulation du débit dans les systèmes pneumatiques
- Glycol Installations – chauffage au sol, systèmes antigel, réfrigération industrielle.
6 avantages clés de la vanne sandwich DN125 WK2A 1,6 MPa
- Conception sandwich compacte (I = 600 mm) – la faible longueur d'installation permet un gain de place, réduit les coûts des canalisations et des raccords et facilite l'installation dans les espaces restreints.
- Large plage de températures (–20 °C à +200 °C) – application universelle dans les installations basse température (réseaux extérieurs) et haute température (réseaux de vapeur et de chauffage), acier P355NL1 résistant aux basses températures.
- Joints en PTFE avancé + 20 % de carbone – résistance à l'abrasion accrue par rapport au PTFE standard, Longue durée de vie dans l'eau et la vapeur, sans lubrification.
- Triple joint torique NBR70 – élimination du risque de fuite hors de la vanne, protection contre la contamination du fluide et les défaillances d'installation, étanchéité de classe A pendant toute la durée de vie.
- Précision de fabrication : soudage CNC et robotisé – tolérances inférieures à 0,01 mm assurant une étanchéité parfaite et une répétabilité des paramètres, haute résistance mécanique des soudures robotisées, machines HAAS et OKUMA.
- Prêt pour l'automatisation (ISO 5211 F10, carré de 25 mm) – possibilité d'installer un actionneur électrique ou pneumatique sans modifications, réduction Coûts d'exploitation des systèmes automatisés, certifications CE et PED, garantie de 2 ans.
Commandez maintenant et recevez la vanne en 24 heures !
✓ Livraison express 24 h – vanne expédiée le jour même
✓ – Qualité et sécurité garanties
✓ Assistance technique – conseils sur le choix des raccords industriels
Contact: ☎ +48 798 768 768 | ✉ sklep@oszczedneinstalacje.pl
Optionnellement disponible : brides plates PN16 ? Consultez notre offre !
⚠ Information client : La vanne à boisseau sphérique sandwich DN125 WK2A est livrée sans poignée. La poignée pour vannes industrielles est disponible séparément dans notre boutique : Poignées pour vannes industrielles →. Les brides plates en acier PN16, les joints et les vis M16 sont disponibles séparément. Voir les brides en acier →
Vanne à boisseau sphérique à brides pour eau DN125 WK2A Sandwich 1,6 MPa – raccords industriels professionnels pour installations de chauffage, CVC et eau. Fabrication de haute qualité, certifications CE et PED, disponibilité en stock, assistance technique. Commandez aujourd'hui - expédition sous 24 heures !
Caractéristiques
- MarqueAUTRES
- CouleurBleu
- Pression nominale (PN)16 bar
- MatièresAcier
- Diamètre de sortie125 mm
- Filetage plomberie3/4" (20x27)
- FormeCylindrique
- Matière du corpsAcier
- Nombre de sortie(s)1
- Poids23 kg
- Pression max16 bar
- Température maximale de fonctionnement200 °C
- Type de vanneRobinet d'arrêt
- Usage de la vanneEau froide sanitaire
- Réf. ManoManoME214044340
- MMID235076093246
- Réf. fabricantfisherexpert_5906489918278
- EAN5906489918278
