Description générale

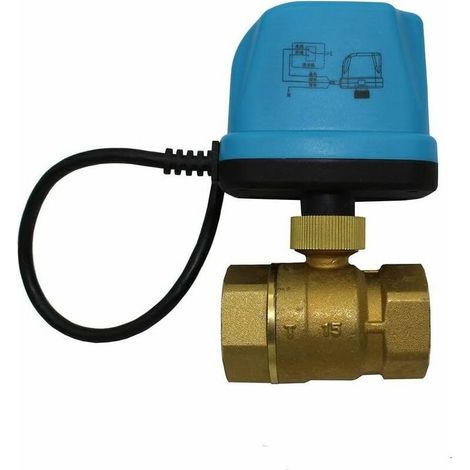

La vanne motorisée Tigrezy à 2 voies DN15 est conçue pour un débit maximal de 11 m³/h. Elle est idéale pour les applications nécessitant un contrôle précis du flux d'eau. Cette vanne est fabriquée en matériaux de haute qualité, garantissant durabilité et performance.Spécifications techniques
- Tension de fonctionnement : 220 V AC
- Pression maximale : 1,0 MPa
- Pression nominale : 1,6 MPa
- Débit : 11 m³/h
- Interface : DN15 (1/2 pouce)
Installation
- Branchez le câble jaune sur N 220 V.
- Connectez le fil bleu à L 220 V pour ouvrir la vanne.
- Connectez le fil marron à L 220 V pour fermer la vanne.
- Attention : les câbles bleu et marron ne doivent pas être connectés simultanément à 220 V L, sinon la vanne sera endommagée.
Utilisation
Lorsque le fil bleu est connecté à L de 220 V, la vanne s'ouvre. Après ouverture complète, l'actionneur s'éteint. Lorsque le fil marron est connecté à L 220 V, la vanne se ferme. Après fermeture complète, l'actionneur s'éteint.
