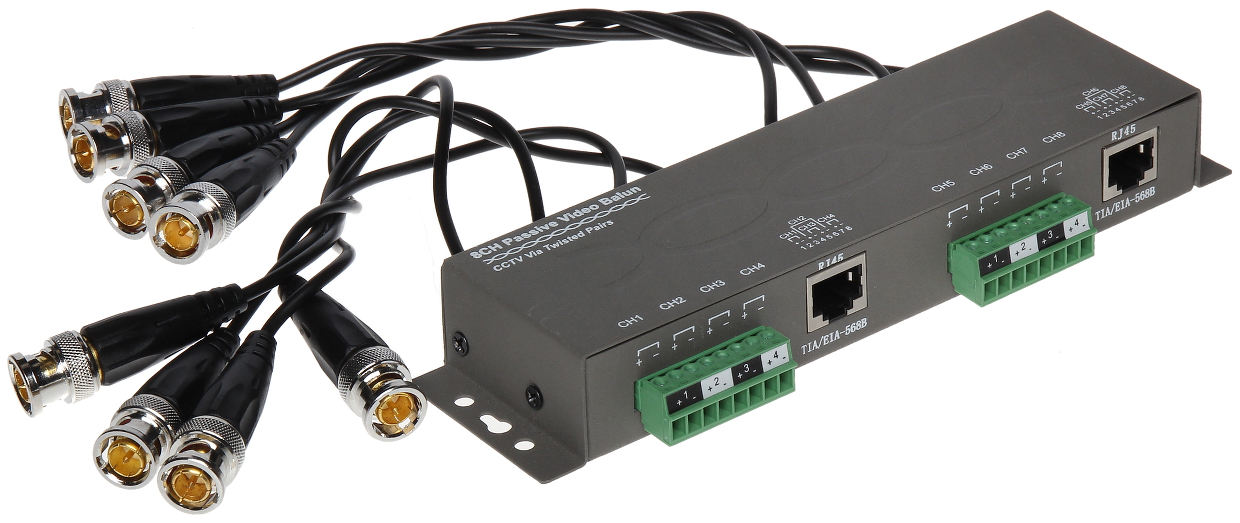

Transformateur vidéo No Name TR-8M, 8 canaux, 75 Ω

Le transformateur vidéo passif No Name TR-8M permet de transmettre des signaux vidéo sur câble à paire torsadée. Il adapte l’impédance d’un câble coaxial à celle d’une paire torsadée et dispose de 8 canaux pour raccorder plusieurs signaux vidéo. Il est compatible avec les formats AHD, HD-CVI et HD-TVI. Son boîtier en métal convient à une installation dans des environnements soumis à des variations de température et à une humidité élevée. Ce modèle ne nécessite pas d’alimentation électrique et ne transmet pas le son. Il s’adresse aux installations de vidéosurveillance ou autres systèmes vidéo utilisant des câbles à paire torsadée.

Points forts

• Adaptation d’impédance : permet de relier un câble coaxial à une paire torsadée en adaptant leurs impédances.
• 8 canaux : facilite le raccordement de plusieurs signaux vidéo avec un seul appareil.
• Transmission sur paire torsadée : permet d’acheminer le signal vidéo par ce type de câble.
• Compatibilité vidéo : prend en charge les formats AHD, HD-CVI et HD-TVI pour s’intégrer à différents systèmes compatibles.
• Fonctionnement passif : ne nécessite pas d’alimentation électrique pour son utilisation.
• Boîtier en métal : protège les composants dans le cadre d’une installation adaptée.

Caractéristiques techniques

• Marque : No Name
• Type de produit : transformateur vidéo passif
• Référence : TR-8M
• Nombre de canaux : 8
• Impédance côté coaxial : 75 Ω
• Impédance côté symétrique : 100 Ω
• Dimensions : 185 mm de longueur × 58 mm de largeur × 25 mm de hauteur
• Poids indiqué dans les caractéristiques : 0,32 kg
• Poids indiqué pour le produit : 0,372 kg
• Alimentation électrique : non requise
• Transmission audio : non
• Formats vidéo compatibles : AHD, HD-CVI et HD-TVI
• Matériau du boîtier : métal
• Température de fonctionnement : de -10 °C à 70 °C
• Tolérance à l’humidité : < 95 %

Utilisations

Utilisez le TR-8M pour transmettre un signal vidéo entre un équipement doté d’une sortie coaxiale et une installation en paire torsadée. Il peut servir dans un système de vidéosurveillance compatible AHD, HD-CVI ou HD-TVI. Ses 8 canaux conviennent aux installations qui doivent raccorder plusieurs signaux vidéo. Il peut également être installé dans un local technique ou un espace où la température et l’humidité restent dans les limites indiquées.

Conseils d'utilisation et d'entretien

Vérifiez la compatibilité du format vidéo et des impédances avant de raccorder l’appareil. Respectez les connexions coaxiales à 75 Ω et symétriques à 100 Ω, et utilisez une paire torsadée adaptée à votre installation. Le transformateur étant passif, aucune alimentation électrique n’est nécessaire ; il ne transmet pas le son. Installez-le dans un environnement compris entre -10 °C et 70 °C, avec une humidité inférieure à 95 %.
