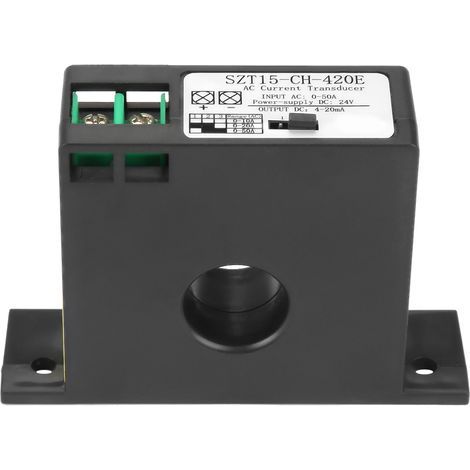

Transducteur de courant SZT15-CH-420E, transmetteur, transformateur, capteur, convertisseur AC 0-50A

Caractéristiques:1. Surveillance du courant d'inductance mutuelle, précision de détection de courant élevée, performances stables, isolation sûre de l'entrée et de la sortie.2. Le courant alternatif mesuré: 0-10A / 20A / 50A peut être sélectionné.3. Signal de sortie DC : 0-5V / 0-10V /4-20mA trois formes sont disponibles.4. L'installation et l'utilisation sont faciles et pratiques, il n'est pas nécessaire de connecter la série cc au circuit pendant la mesure.5. Conception de structure à travers le cœur, tension de tenue d'isolement jusqu'à 2000 V AC.Spécifications:Le transducteur de courant CA SZT15-CH-420E fournit une mesure isolée en temps réel du courant CA dans le réseau ou le circuit et le convertit en un signal de sortie de courant CC 0-5 V/0-10 V ou 4-20 mA. Il peut être accouplé à différents AD et constituer différents systèmes d'acquisition centralisés numériques. Ou sortie vers le PLC pour former un système de contrôle automatique, ou pour correspondre aux instruments indicateurs analogiques et numériques traditionnels, afficher la valeur mesurée.Caractéristiques :1. Surveillance du courant d'inductance mutuelle, précision de détection de courant élevée, performances stables, isolation sûre de l'entrée et de la sortie.2. Le courant mesuré AC : 0-10A / 20A / 50A peut être sélectionné.3. Signal de sortie DC : 0-5 V/0-10 V/4-20 mA, trois formes sont disponibles.4. L'installation et l'utilisation sont faciles et pratiques, il n'est pas nécessaire de connecter la série DC au circuit pendant la mesure.5. Conception de structure traversante, isolation supportant une tension jusqu'à 2000 V AC.6. L'hystérésis magnétique inférieure à 1 % peut être utilisée dans des conditions de champ magnétique puissant.7. L'enveloppe extérieure est faite d'un matériau auto-extinguible, sûr et durable.8. Il est utilisé pour la surveillance du courant alternatif, la détection, la protection contre les surcharges de courant et est également utilisé comme interrupteur électronique pour les systèmes de contrôle automatique. 9. Il convient à diverses applications nécessitant une conversion de courant et de tension.10. Il présente les caractéristiques d'une forte capacité de surcharge, d'une haute précision, d'une isolation élevée, d'une haute sécurité, d'une faible consommation d'énergie et d'une forte capacité anti-interférence. -420EAlimentation :Type de sortie de tension, l'auto-alimentation ne nécessite pas de courant externe.Le type de sortie de courant nécessite un DC externe : 24 V ± 10 %Courant de traversée d'entrée (AC) : < br>0-10A / 20A / 50A (série SZT15) 0-100A / 150A / 200A (série SZT20)Type de sortie (DC) :Type de sortie de tension : 0-5 V/10 VType de sortie de courant : 4-20 mAActivation minimum :0,5±0,2A (type rond)1,5±0,2A (type à pince)Courant maximum à travers le courant : 200 %, l'alimentation le courant ne peut pas dépasser 200 % de la valeur nominaleConsommation électrique : ≤1 WRuban : ≤1 %Précision : ±1 %Courant de fuite maximal : ≤0,1 mALinéarité : 10 % -100 %Temps de réponse : ≤200 msDiamètre du fil cardiaque : 0,35-20 mmTempérature de fonctionnement : -20-60 °CHumidité de fonctionnement : 5-95 % (sans condensation) br>Matériau du boîtier : matériau auto-extinguible ABS (Cycolac 94v-0)Tension de tenue d'isolation : 2000VAC 50/60Hz 1minListe des paquets :1 * Transducteur de courant alternatifPrincipe de fonctionnement :1. Basé sur l'induction électromagnétique, un courant inductif sera généré lorsque le courant dans le circuit change. Transformez un courant important en petit courant standard via un transformateur,2. Grâce à un circuit de traitement du signal et un circuit de contrôle de sortie pertinents, le signal de courant continu de 0-5/10 V ou 4-20 mA peut être émis et transmis au système de niveau suivant.
