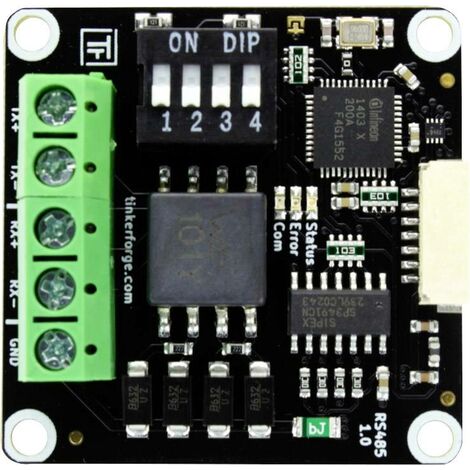

TinkerForge 277 Module d'extension RS485 Adapté pour (ordinateur monocarte) TinkerForge 1 pc(s)

enquête

Prend en charge le niveau bas RS485 ainsi que le maître/esclave Modbus RTU
Implémentation Modbus RTU conforme aux normes pour toutes les fonctions de lecture/écriture des bobines et registres
Prend en charge les duplex intégral et semi-duplex
Débit en bauds, parité, bits d'arrêt et longueur de mot configurables
Terminaison commutable 120 ohms

description

Le RS485 Bricklet permet à Brick de recevoir et d'envoyer des données différentielles via RS-485.

Il prend en charge les semi-duplex et les duplex intégral et dispose d'une terminaison configurable.

Le Bricklet dispose de trois modes :
· RS485,
· Modbus RTU Master et
· Modbus RTU esclave.

En mode RS485, toutes les données peuvent être reçues et envoyées. Les modes Modbus sont conformes aux normes Modbus. En mode maître Modbus RTU, n'importe quelle bobine/registre peut être lue et réglée par un esclave. En mode esclave Modbus RTU, il est possible de fournir des données pour les coils/registres et de les recevoir via une opération d'écriture maître Modbus.

Le Bricklet ne dispose pas d'une séparation galvanique pour le système Tinkerforge. Cela signifie qu'il existe une connexion électrique directe entre les bornes de raccordement du bricklet et le reste du système. Si cette utilisation entraîne des connexions, des boucles de masse ou des courts-circuits non désirés dans l'application concernée, il est recommandé d'utiliser l'appareil avec un isolateur Bricklet.

Le RS485 Bricklet est équipé d'une fiche mâle 7 pôles Bricklet et est relié à un Brick à l'aide d'un câble 7p-10p Bricklet.

Ce texte a été traduit par une machine.

traits

Consommation : 64 mW (12,8mA à 5V, idle)
Débit en bauds : 100 - 2000000 parité bauds
: aucun / impair /
bits d'arrêt droit : 1 / 2
longueur de mot : 5 / 6 / 7 / 8
duplex : semi / plein

fabricant et numéro du fabricant

TinkerForge277

données techniques

• Contenu: 1 pc(s)

informations supplémentaires

Bricklet TinkerForge 277 RS485

Prend en charge le niveau bas RS485 ainsi que le maître/esclave Modbus RTU
Implémentation Modbus RTU conforme aux normes pour toutes les fonctions de lecture/écriture des bobines et registres
Prend en charge les duplex intégral et semi-duplex
Débit en bauds, parité, bits d'arrêt et longueur de mot configurables
Terminaison commutable 120 ohms

Le RS485 Bricklet permet à Brick de recevoir et d'envoyer des données différentielles via RS-485.

Il prend en charge les semi-duplex et les duplex intégral et dispose d'une terminaison configurable.

Le Bricklet dispose de trois modes :
· RS485,
· Modbus RTU Master et
· Modbus RTU esclave.

En mode RS485, toutes les données peuvent être reçues et envoyées. Les modes Modbus sont conformes aux normes Modbus. En mode maître Modbus RTU, n'importe quelle bobine/registre peut être lue et réglée par un esclave. En mode esclave Modbus RTU, il est possible de fournir des données pour les coils/registres et de les recevoir via une opération d'écriture maître Modbus.

Le Bricklet ne dispose pas d'une séparation galvanique pour le système Tinkerforge. Cela signifie qu'il existe une connexion électrique directe entre les bornes de raccordement du bricklet et le reste du système. Si cette utilisation entraîne des connexions, des boucles de masse ou des courts-circuits non désirés dans l'application concernée, il est recommandé d'utiliser l'appareil avec un isolateur Bricklet.

Le RS485 Bricklet est équipé d'une fiche mâle 7 pôles Bricklet et est relié à un Brick à l'aide d'un câble 7p-10p Bricklet.

Ce texte a été traduit par une machine.

Équipement : Consommation : 64 mW (12,8mA à 5V, idle)
Débit en bauds : 100 - 2000000 parité bauds
: aucun / impair /
bits d'arrêt droit : 1 / 2
longueur de mot : 5 / 6 / 7 / 8
duplex : semi / plein

Données techniques : Adapté pour (ordinateur monocarte) : TinkerForge · Données techniques complémentaires : Dimensions (L x P x H) : 40 x 40 x 14 mm
Poids : 13 g
