TinkerForge 2114 Module I/O Adapté pour (ordinateur monocarte) TinkerForge 1 pc(s) A337912

Name: TinkerForge 2114 Module I/O Adapté pour (ordinateur monocarte) TinkerForge 1 pc(s) A337912
Brand: TINKERFORGE
SKU: eb6846
Availability: OutOfStock

Produit épuisé

Vous achetez pour votre entreprise ?

+10% offert sur votre 1ère commande*

Prix Pro : -24% sur ce produit

Créer un compte Pro

Informations produit

Description

Description générale

Avec le Bricklet 2.0 IO-16 de TinkerForge, les modules peuvent être étendus avec des entrées et sorties numériques externes (I/O). Ce module est conçu pour être utilisé avec un ordinateur monocarte TinkerForge et offre une flexibilité dans la configuration des canaux d'E/S.

Spécifications techniques

Dimensions (L x P x H) : 35 x 75 x 14 mm

Poids : 30 g

Consommation d'énergie : 36 mW (7,2 mA à 5V)

Tension E/S : commutable entre 3,3V et 5V*

Courant de sortie maximal (high) : 10 mA (par canal)

Courant de sortie maximal (low) : 25 mA (par canal)

Courant maximal absolu : 160 mA (par port)

Appels API max : port set (1 kHz), port Get (0,25 kHz), Callbacks (1 kHz)

Compatibilité et accessoires

Compatible avec les ordinateurs monocarte TinkerForge

Connecté via une fiche mâle 7 broches Bricklet

Nécessite un câble 7p-10p Bricklet pour la connexion

Installation

Brancher le Bricklet IO-16 à un Brick TinkerForge à l'aide d'un câble approprié

Utilisation

Peut être utilisé pour connecter des interrupteurs, des boutons et des LED

Les canaux d'E/S peuvent être configurés indépendamment comme entrées ou sorties

Chaque entrée peut être configurée avec une source pull-up ou d'interruption

Autres informations

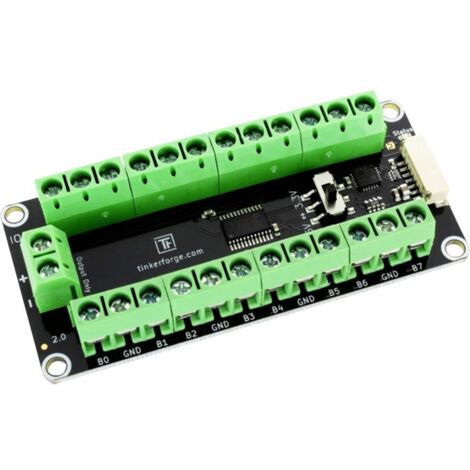

Illustration similaire

* La tension maximale dépend de la tension d'alimentation du Brick. Si alimenté par USB, il est possible que 5 V ne puissent pas être atteints en raison des diodes de protection sur les briques.

Si une tension de sortie de 5 V est nécessaire, une alimentation supplémentaire peut être utilisée, comme une alimentation électrique Step-Down.

Caractéristiques

Marque
TINKERFORGE
Longueur
3.5 cm
Largeur
9.2 cm
Hauteur
1.6 cm
Poids
30 g

Impact environnemental

Origine
Fabriqué en Allemagne

Questions fréquentes

Cet appareil consomme 36 mW (7,2 mA à 5V). Cette faible consommation énergétique le rend adapté à des systèmes nécessitant une efficacité énergétique, mais il est important de s'assurer que l'alimentation fournie est stable pour éviter des interruptions.

La tension de sortie maximale dépend de l'alimentation du système. Si l'appareil est alimenté par USB, il est possible que 5V ne soient pas atteints en raison des diodes de protection. Une alimentation supplémentaire, comme un module Step-Down, peut être utilisée pour garantir une sortie de 5V.

Chaque canal peut fournir un courant maximal de 10 mA en mode 'high' et 25 mA en mode 'low'. Le courant total par port ne doit pas dépasser 160 mA pour éviter tout risque de surcharge.

Réponses générées par IA à partir des informations vendeur
