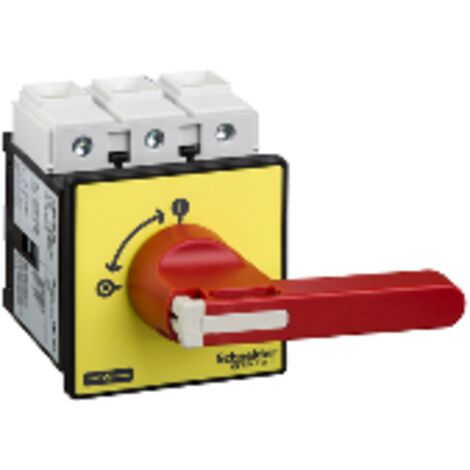

Interrupteur-sectionneur VCF - 3P - 690 V 125 A - crosse rouge cadenassable - VCF5

Vous achetez pour votre entreprise ?

+10% offert sur votre 1ère commande*

Bénéficiez d'un service client dédié 7j/7

Créer un compte Pro

Vendu par By Elec et 2 autres marchands

Ces articles peuvent vous intéresser !

Interrupteurs différentiels bipolaire à vis Legrand - 25A / 30mA / Type AC - 411610LEGRAND
23 options
N°1 des ventes

Interrupteurs différentiels bipolaire à vis Legrand - 25A / 30mA / Type AC - 411610

978
Legrand – Interrupteur différentiel bipolaire 30 mA 63 A AC – Protection circuits électriques – Type de connexion vis/vis – Installation rail DINLEGRAND
23 options
N°1 des ventes

Legrand – Interrupteur différentiel bipolaire 30 mA 63 A AC – Protection circuits électriques – Type de connexion vis/vis – Installation rail DIN

978
Livraison gratuite
Schneider Electric – Disjoncteur tripolaire 10A courbe C – 4 pôles – Protection circuits monophasés – A9F77410 - ic60nSCHNEIDER ELECTRIC
12 options
N°1 des ventes

Schneider Electric – Disjoncteur tripolaire 10A courbe C – 4 pôles – Protection circuits monophasés – A9F77410 - ic60n

252
Schneider Electric – Disjoncteur tripolaire 20A courbe C – Protection contre courts-circuits – Pouvoir de coupure 10 kA – A9F77420 - ic60nSCHNEIDER ELECTRIC
12 options
N°1 des ventes

Schneider Electric – Disjoncteur tripolaire 20A courbe C – Protection contre courts-circuits – Pouvoir de coupure 10 kA – A9F77420 - ic60n

252
60,40€
Schneider Electric – Disjoncteur tripolaire 32A courbe C – Protection thermique-magnétique – Pour tableaux de distribution – A9F77432 - ic60nSCHNEIDER ELECTRIC
12 options
N°1 des ventes

Schneider Electric – Disjoncteur tripolaire 32A courbe C – Protection thermique-magnétique – Pour tableaux de distribution – A9F77432 - ic60n

252
62,76€
Schneider Electric – Disjoncteur tripolaire 40A courbe C – Déclenchement magnétique – Installation sur rail DIN – A9F77440 - ic60nSCHNEIDER ELECTRIC
12 options
N°1 des ventes

Schneider Electric – Disjoncteur tripolaire 40A courbe C – Déclenchement magnétique – Installation sur rail DIN – A9F77440 - ic60n

252
78,58€
Schneider Electric – Disjoncteur tripolaire 63A courbe C 10kA 400V – Connexion rapide sans vissage – Pour charges inductives élevées – A9F77463SCHNEIDER ELECTRIC
12 options
N°1 des ventes

Schneider Electric – Disjoncteur tripolaire 63A courbe C 10kA 400V – Connexion rapide sans vissage – Pour charges inductives élevées – A9F77463

252
131,22€
Legrand – Disjoncteur bipolaire 2P 400V – Intensité 40A – Contacts à double coupure – Monté sur rail symétrique EN 60715LEGRAND
4 options

Legrand – Disjoncteur bipolaire 2P 400V – Intensité 40A – Contacts à double coupure – Monté sur rail symétrique EN 60715

90
Livraison gratuite
Inter-sectionneur de tête DX-IS Bipolaire 16 A 1 Module LEGRAND 406431LEGRAND
4 options

Inter-sectionneur de tête DX-IS Bipolaire 16 A 1 Module LEGRAND 406431

90
Legrand – Interrupteur différentiel 2 pôles 63A 300mA type AC – Protection contre les fuites de courant – Montage rail DIN – Indication visuelle ON/OFFLEGRAND
23 options
N°1 des ventes

Legrand – Interrupteur différentiel 2 pôles 63A 300mA type AC – Protection contre les fuites de courant – Montage rail DIN – Indication visuelle ON/OFF

978
Livraison gratuite
Legrand – Interrupteur sectionneur 2 pôles 400V 20A – Contacts à double coupure – Montage sur rail symétrique – 406432 - DX3-ISLEGRAND
4 options

Legrand – Interrupteur sectionneur 2 pôles 400V 20A – Contacts à double coupure – Montage sur rail symétrique – 406432 - DX3-IS

90
Interrupteur différentiel DX³-ID arrivée haute et départ haut à vis - 2P 230V 40A typeA 30mA - 2 modulesLEGRAND
23 options
N°1 des ventes

Interrupteur différentiel DX³-ID arrivée haute et départ haut à vis - 2P 230V 40A typeA 30mA - 2 modules

978
Livraison gratuite
Interrupteur sectionneur bipolaire DX³ IS - 63A - 406441 - LegrandLEGRAND
4 options

Interrupteur sectionneur bipolaire DX³ IS - 63A - 406441 - Legrand

90
Livraison gratuite
A9s65263 Schneider - Interrupteur Sectionneur Bipolaire 2p 63a - Acti9 IswSCHNEIDER ELECTRIC

A9s65263 Schneider - Interrupteur Sectionneur Bipolaire 2p 63a - Acti9 Isw

55
16,27€
Schneider Electric – Interrupteur sectionneur pour tableau électrique 4 pôles 63A 415V – Coupure pleine apparente – A9S65463SCHNEIDER ELECTRIC

Schneider Electric – Interrupteur sectionneur pour tableau électrique 4 pôles 63A 415V – Coupure pleine apparente – A9S65463

27
Legrand – Interrupteur différentiel 40A bipolaire type A – Sensibilité 30mA – Montage rail DIN – Protection circuits spécialisésLEGRAND
23 options
N°1 des ventes

Legrand – Interrupteur différentiel 40A bipolaire type A – Sensibilité 30mA – Montage rail DIN – Protection circuits spécialisés

978
Livraison gratuite
Schneider Electric – Disjoncteur tripolaire 16A courbe C – Pouvoir de coupure 10kA – Mode de raccordement terminal simple – A9F77416 - ic60nSCHNEIDER ELECTRIC
12 options
N°1 des ventes

Schneider Electric – Disjoncteur tripolaire 16A courbe C – Pouvoir de coupure 10kA – Mode de raccordement terminal simple – A9F77416 - ic60n

252
Livraison gratuite
disjoncteur schneider - ic60n - 4 pôles - 20 ampères - courbe d - schneider electric a9f75420SCHNEIDER ELECTRIC
12 options
N°1 des ventes

disjoncteur schneider - ic60n - 4 pôles - 20 ampères - courbe d - schneider electric a9f75420

252
Schneider Electric – Disjoncteur tripolaire 40A – Courbe D – 4 pôles – Tension 400V CA – Protection contre courts-circuits – A9F75440 - ic60nSCHNEIDER ELECTRIC
12 options
N°1 des ventes

Schneider Electric – Disjoncteur tripolaire 40A – Courbe D – 4 pôles – Tension 400V CA – Protection contre courts-circuits – A9F75440 - ic60n

252
Interrupteur différentiel 63A bipolaire type AC - vis/auto - 411650 - LegrandLEGRAND
23 options
N°1 des ventes

Interrupteur différentiel 63A bipolaire type AC - vis/auto - 411650 - Legrand

978
Livraison gratuite

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Description générale

Interrupteur-sectionneur TeSys VCF, 3 pôles, conçu pour une utilisation à 690 V et 125 A. Équipé d'une crosse rouge cadenassable, cet appareil est idéal pour assurer la sécurité dans les installations électriques. Il est monté sur porte et permet la fixation avec 4 vis pour la poignée.

Spécifications techniques

  • Tension assignée d'emploi : 690 V CA 50/60 Hz
  • Tension assignée de tenue aux chocs : 8 kV
  • Courant thermique conventionnel : 125 A
  • Courant thermique d'emploi sous enveloppe : 100 A
  • Courant assigné d'emploi : 68.5 A (AC-23) à 400 V
  • Puissance assignée d'emploi : 22 kW à 230...240 V (AC-3), 30 kW à 400...415 V (AC-3), 37 kW à 500 V (AC-3), 45 kW à 500 V (AC-23A), 22 kW à 230...240 V (AC-23A), 37 kW à 400...415 V (AC-23A)
  • Durée de vie mécanique : 30 000 cycles
  • Durée de vie électrique : 30 000 cycles DC-1 à 530 000 cycles AC-21
  • Dimension de base : 90 x 90 mm
  • Hauteur : 125 mm
  • Largeur : 90 mm
  • Poids : 1.2 kg

    • Compatibilité et accessoires

  • Complémentaires cadenas de poignée rotative : 1 à 3 cadenas (4...8 mm)
  • Mode de raccordement : Circuit de puissance avec borniers à vis-étrier pour câble de 70 mm² (souple) et 95 mm² (rigide)

    • Utilisation

    Conçu pour être utilisé dans des installations électriques nécessitant un contrôle et une sécurité accrus, cet interrupteur-sectionneur est idéal pour les applications industrielles et commerciales.

    Autres informations

  • Pouvoir de fermeture : 1250 A à 400 V (AC-21A, AC-22A, AC-23A)
  • Pouvoir assigné de fermeture en court-circuit : 2.8 kA à 400 V au Ipeak
  • Courant assigné de courte durée admissible : 1500 A à 400 V pendant 1 s
  • Courant nominal de court-circuit conditionnel : 10 kA à 400 V - fusible associé 125 A
  • Pouvoir de coupure : 1000 A à 400 V (AC-21A, AC-22A, AC-23A)

    • Caractéristiques

    • Marque
      SCHNEIDER ELECTRIC
    • Longueur
      1.75 cm
    • Largeur
      90 mm
    • Hauteur
      125 mm
    • Poids
      1200 g

    Questions fréquentes

    Oui, cet appareil est conçu pour des installations électriques industrielles et commerciales où un contrôle et une sécurité accrus sont nécessaires. Il est équipé d'une crosse rouge cadenassable permettant d'assurer une protection supplémentaire.

    Ce dispositif est compatible avec des câbles de 70 mm² pour les conducteurs souples et de 95 mm² pour les conducteurs rigides, grâce à ses borniers à vis-étrier.

    La durée de vie mécanique de cet appareil est de 30 000 cycles, tandis que sa durée de vie électrique varie de 30 000 cycles en DC-1 à 530 000 cycles en AC-21.
