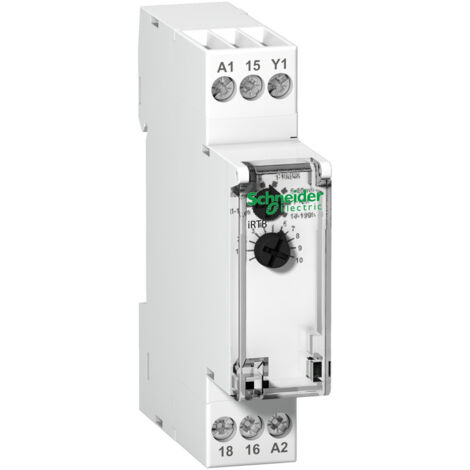

Schneider Electric – Relais temporisé Acti9 RTB 8A 24V CC/240V CA – Durée de temporisation 0.1...360000s – Signalisation LED – Rail DIN 35mm - A9E16066

Schneider Electric – GC2540M5 – Contacteur tétrapolaire 25A – 4NO – Tension 220-240VCA – Montage sur rail DIN – Pour contrôle moteur et éclairage - 240vca

Contacteur inverseur TeSys LC2K 3P AC3 440V 6 A bobine 230 V CA - LC2K0601P7

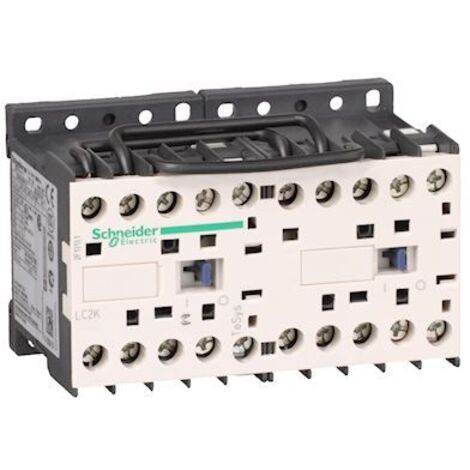

contacteur inverseur - tesys k - 9a - 3 pôles - 1f - 24v ac - a vis - schneider electric lc2k0910b7

Schneider Electric – Contacteur pour tableau électrique 4 pôles 20 A 230 V CA – Tension de contact 690 V CA – LC1K09004P7

~~25,25€~~

Lc1d25u7 Schneider - Contacteur Moteur Tripolaire - 3no - 25a - Bobine 240vca - Vis étrier - Tesys Lc1d25

~~95,18€~~

Schneider Electric – LC1K0910M7 – Mini contacteur tripolaire 3NO – 9A – Bobine 230VCA – Connexion à vis étrier – TeSys pour contrôle moteur - Lc1k09

~~23,17€~~

Schneider Electric – Relais de contrôle de phase 400V – 8A – Contact inverseur avec sécurité intégrée – Pour moteur triphasé – IP20 - A9E21180

~~112,32€~~

Gestionnaire d'energie 2Z à fil pilote 230V avec boitier d'ambiance + délesteur 3 voies de chauffage et ECS SCHNEIDER 15785

Contacteur Chauffe-eau jour / nuit 20A - 2 no Schneider Electric R9PCTH2

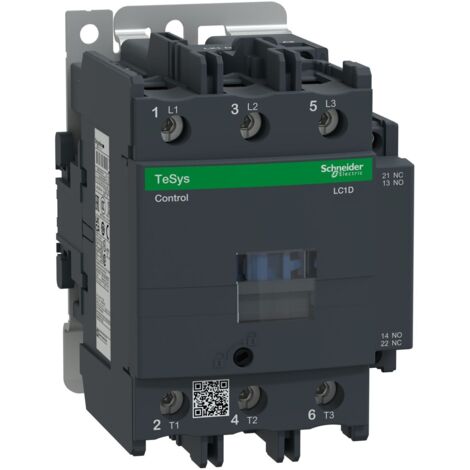

LC1D95B7 SCHNEIDER 24V 45kW CONTACTEUR ( LC1D95 B7 )

Schneider Electric – Contacteur inverseur 3P AC3 440V 9A bobine 230V CA – 3 contacts NO + 1NO + 1NF – LC2D09P7

Démarreur moteur combiné direct 2.5-4A 24Vcc déclencheur de court-circuit TeSys GV2DM SCHNEIDER

~~404,70€~~

Combiné Disjoncteur + contacteur CE embrochable XE 1P+N 20A - Schneider- Electric R9ECT620

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Description générale

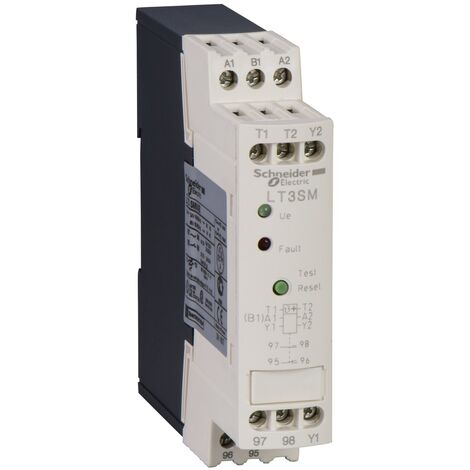

Le relais à sonde PTC TeSys LT3 est conçu pour assurer la protection des circuits électriques. Il fonctionne avec une tension de commande de 24V et dispose de contacts bi-tension, comprenant 1 contact normalement ouvert (O) et 1 contact normalement fermé (F). Ce relais est idéal pour des applications nécessitant une signalisation de défaut et une indication de tension.

Spécifications techniques

Tension de fonctionnement : 24...48 V DC

Plage de tension du circuit de commande : 0,8 à 1,25 Uc

Courant thermique conventionnel : 5 A

Tension assignée d'isolement : 500 V CA

Tension assignée d'emploi : 250 V CA 50/60 Hz

Consommation moyenne au maintien : 1 W (2,5 VA)

Résistance : 1500...1650 Ohm (remise à zéro), 2700...3100 Ohm (déclenchement)

Tension d'entrée : < 2,5 V (1500 Ohm) pour sonde, < 7,5 V (4000 Ohm) pour sonde

Résistance maximale à la détection des courts-circuits : 20 Ohm

Tension assignée de tenue aux chocs : 2,5 kV

Durabilité électrique : 500000 cycles

Pouvoir de coupure : 2 A à 24 V CC, 133 A à 250 V CA, 166 A à 120 V CA

Couple de serrage : 0,8 N.m

Dimensions : Hauteur 100 mm, Largeur 22,5 mm, Profondeur 100 mm

Poids : 0,22 kg

Code de compatibilité : LT3SE

Compatibilité et accessoires

Type de produit : Unités de protection à thermistance

Gamme de produits : LT3

Installation

Mode de raccordement : Connecteur de type à boîtier

Sections de câble : 0,75...2,5 mm² (souple ou rigide)

Connexion des sondes : 1000 m > 2,5 mm², 500 m > 1,5 mm²

Utilisation

Ce relais est utilisé pour la protection des circuits électriques, permettant une réinitialisation manuelle et une signalisation de défaut. Il est adapté pour des installations nécessitant une surveillance de la température et une protection contre les surcharges.

Caractéristiques

Marque
SCHNEIDER ELECTRIC
Longueur
10 cm
Largeur
22.5 mm
Hauteur
100 mm
Poids
220 g

Questions fréquentes

La résistance maximale détectable pour un court-circuit est de 20 Ohm, ce qui garantit une détection précise des anomalies électriques.

Pour l'installation, les sections de câble recommandées sont de 0,75 à 2,5 mm², qu'il s'agisse de câbles souples ou rigides. Pour les connexions de sondes, une section de 2,5 mm² est nécessaire pour une distance de 1000 m, et 1,5 mm² pour une distance de 500 m.

Cet appareil offre une durabilité électrique de 500000 cycles, assurant une utilisation prolongée et fiable dans des environnements exigeants.
