Lp4k1210bw3 Schneider - Contacteur Tripolaire - 3no - 12a - Bobine 24vcc Basse Consommation - Bornes à Vis

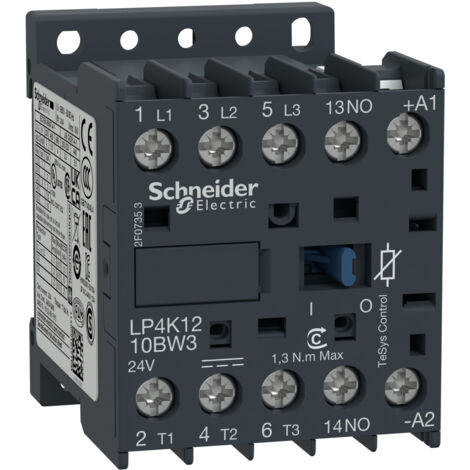

Mini contacteur 3P - 12A - 3NO - Schneider LP4K1210BW3

Ce mini contacteur dispose de contacts 3NO (contacts normalement ouverts). La tension sur le circuit de commande de la bobine est de 24Vcc (courant continu). En plus de ces contacts, cet appareil comporte un contact auxiliaire 1NO.

Ce contacteur fait partie de la gamme TeSys LP4K principalement utilisée en complément d'automates industriels ou pour piloter des petites puissances de commandes moteurs. C'est une gamme de contacteurs basse consommation, c'est à dire que le contacteur va consommer moins d'énergie

Ce contacteur tripolaire est fabriqué en France par Schneider Electric.

Le contacteur LP4K1210BW3 s'intègre dans votre armoire électrique via un système de connexion à vis étrier avec ou sans embouts de câblage.

Les blocs de contacts auxiliaires compatible avec le contacteur LP4K1210BW3

• Bloc 2NO LA1KN20
• Bloc 2NF LA1KN02
• bloc 1NO+1NF LA1KN11

Caractéristiques principales du Mini contacteur Schneider LP4K1210BW3 :

• Gamme : TeSys K

• Gamme : TeSys

• Type de produit ou équipement : Contacteur

• Nom de l'appareil : LP4K

• application du contacteur : Commande moteur (AC-3)Charge résistive (AC-1)

• Catégorie d'emploi : AC-1AC-4AC-3

• Description des pôles : 3P

• composition des pôles : 3F

• [Ie] courant assigné d'emploi : 20 A (à <50 °C) à <= 440 V CA AC-1 pour circuit de puissance12 A à <= 440 V CA AC-3 pour circuit de puissance16 A (à <70 °C) à 690 V CA AC-1 pour circuit de puissance

• Contacts auxiliaires : 1 "F"

• Complémentaires technologie bobine : Suppresseur à diode de limite de crête bidirectionnel incorporé

• type de contacts auxiliaires : type instantaneous 1 NO

• plage de tension du circuit de commande : Opérationnel: 0,7 à 1,30 Uc (à <50 °C)Perte de niveau: 0,1 à 0,7 Uc (à <50 °C)

• [Ui] tension assignée d'isolement : Circuit de puissance: 600 V se conformer à UL 508Circuit de puissance: 690 V se conformer à IEC 60947-4-1Circuit de signalisation: 690 V se conformer à IEC 60947-4-1Circuit de signalisation: 690 V se conformer à IEC 60947-5-1Circuit de signalisation: 600 V se conformer à UL 508Circuit de puissance: 600 V se conformer à CSA C22.2 No 14Circuit de signalisation: 600 V se conformer à CSA C22.2 No 14

• [Uimp] tension assignée de tenue aux chocs : 8 kV

• Catégorie de surtension : III

• Support de montage : PlatineRail

• Tenue au feu : V1 se conformer à UL 94Exigence 2 se conformer à NF F 16-101Exigence 2 se conformer à NF F 16-102

• couple de serrage : 1,3 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°21,3 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm

• [Ue] tension assignée d'emploi : Circuit de puissance: 690 V CA 50/60 HzCircuit de signalisation: <= 690 V CA 50/60 Hz

• [Ith] courant thermique conventionnel : 20 A à <50 °C pour circuit de puissance10 A à <50 °C pour circuit de signalisation

• pouvoir nominal d'enclenchement Irms : 110 A CA pour circuit de signalisation se conformer à CEI 60947144 A AC for power circuit conforming to NF C 63-110144 A AC for power circuit conforming to IEC 60947

• pouvoir assigné de coupure : 110 A à 440 V se conformer à CEI 6094780 A à 500 V se conformer à CEI 6094770 A à 660...690 V se conformer à CEI 60947

• calibre du fusible à associer : 25 A gG à <= 440 V pour circuit de puissance25 A aM pour circuit de puissance10 A gG pour circuit de signalisation se conformer à CEI 6094710 A gG pour circuit de signalisation se conformer à VDE 0660

• impédance moyenne : 3 mOhm - Ith 20 A 50 Hz pour circuit de puissance

• consommation moyenne à l'appel en W : 1,8 W (à 20 °C)

• consommation moyenne au maintien en W : 1,8 W à 20 °C

• Temps de fonctionnement : 10?20 ms désexcitation bobine + ouverture "F"30?40 ms excitation bobine + fermeture "F"

• niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1

• Endurance mécanique : 30 Mcycles

• vitesse de commande maxi : 3600 cyc/h

• courant commuté minimum : 5 mA pour circuit de signalisation

• tension de commutation minimale : 17 V pour circuit de signalisation

• résistance d'isolement : > 10 M? pour circuit de signalisation

• Hauteur : 58 mm

• Largeur : 45 mm

• Profondeur : 57 mm

• Poids du produit : 0,235 kg
