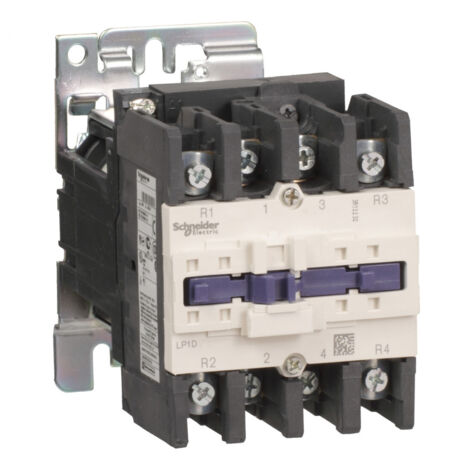

TeSys LP1D contacteur 4P (2F+2O) AC-1 440V 125A bobine 24Vcc SCHNEIDER LP1D80008BD
Produit épuisé
Informations produit
Description
- Principales
- Gamme : TeSys
- Gamme de produit : TeSys Deca
- Type de produit ou équipement : Contacteur
- Nom de l'appareil : LP1D
- Application du contacteur : Charge résistive (AC-1)
- Catégorie d'emploi : AC-1
- Description des pôles : 4P
- [Ue] tension assignée d'emploi : Circuit de puissance: <= 690 V CA 25...400 Hz
- [Ie] courant assigné d'emploi : 125 A (at <60 °C) at <= 440 V CA AC-1 for circuit de puissance
- [Uc] tension circuit de commande : 24 V CC
- Complémentaires
- Code de compatibilité : LP1D
- Composition des pôles : 2NO+2NF
- Compatibilité du contact : M4
- Couvercle de protection : Sans
- [Ith] courant thermique conventionnel : 125 A (at 60 °C) for circuit de puissance
- Pouvoir nominal d'enclenchement Irms : 1100 A at 440 V for circuit de puissance conforming to CEI 60947
- Pouvoir assigné de coupure : 1100 A at 440 V for circuit de puissance conforming to CEI 60947
- [Icw] courant assigné de courte durée admissible : 135 A 40 °C - 10 min for circuit de puissance
320 A 40 °C - 1 min for circuit de puissance
640 A 40 °C - 10 s for circuit de puissance
990 A 40 °C - 1s for circuit de puissance - Calibre du fusible à associer : 200 A gG at <= 690 V coordination type 1 for circuit de puissance
160 A gG at <= 690 V coordination type 2 for circuit de puissance - Impédance moyenne : 0,8 mOhm - Ith 125 A 50 Hz for circuit de puissance
- Puissance dissipée par pôle : 12,5 W AC-1
- [Ui] tension assignée d'isolement : Circuit de puissance: 600 V CSA certifié
Circuit de puissance: 600 V UL certifié
Circuit de puissance: 1000 V se conformer à CEI 60947-4-1 - Catégorie de surtension : III
- Degré de pollution : 3
- [Uimp] tension assignée de tenue aux chocs : 8 kV se conformer à CEI 60947
- Niveau de fiabilité : B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1
B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1 - Endurance mécanique : 10 Mcycles
- Durée de vie électrique : 0,8 Mcycles 125 A AC-1 à Ue <= 440 V
- Type de circuit de commande : CC CC standard
- Technologie bobine : Sans module d'antiparasitage intégré
- Plage de tension du circuit de commande : 0,1 à 0,3 Uc -40...55 °C perte de niveau CC
0,85...1,1 Uc -40...55 °C opérationnel CC - Puissance d'appel en W : 22 W (à 20 °C)
- Consommation moyenne au maintien en W : 22 W à 20 °C
- Temps de fonctionnement : 6...20 ms ouverture
20...35 ms fermeture - Constante de temps : 75 ms
- Vitesse de commande maxi : 3600 cyc/h à <60 °C
- Mode de raccordement : Télécommande: borniers à vis-étrier 1 1...4 mm² - cable stiffness: souple sans embout
Télécommande: borniers à vis-étrier 2 1...4 mm² - cable stiffness: souple sans embout
Télécommande: borniers à vis-étrier 2 1...2,5 mm² - cable stiffness: souple avec embout
Télécommande: borniers à vis-étrier 1 1...4 mm² - cable stiffness: rigide
Télécommande: borniers à vis-étrier 2 1...4 mm² - cable stiffness: rigide
Circuit de puissance: connecteur 1 4...50 mm² - cable stiffness: souple sans embout
Circuit de puissance: connecteur 2 4...25 mm² - cable stiffness: souple sans embout
Circuit de puissance: connecteur 1 4...50 mm² - cable stiffness: souple avec embout
Circuit de puissance: connecteur 2 4...16 mm² - cable stiffness: souple avec embout
Circuit de puissance: connecteur 1 4...50 mm² - cable stiffness: rigide
Circuit de puissance: connecteur 2 4...25 mm² - cable stiffness: rigide
Télécommande: borniers à vis-étrier 1 1...2,5 mm² - cable stiffness: souple avec embout - Couple de serrage : Télécommande :1,2 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm
Télécommande :1,2 N.m - sur borniers à vis-étrier - avec tournevis cruciforme Philips n° 2
Circuit de puissance :12 N.m - sur connecteur - avec tournevis plat Ø 6 à Ø 8 mm
Circuit de puissance :12 N.m - sur connecteur hexagonal tête de vis4 mm
Télécommande :1,2 N.m - sur borniers à vis-étrier - avec tournevis pozidriv n°2 - Support de montage : Platine
Rail
- Environnement
- Normes : CSA C22.2 No 14
EN 60947-4-1
EN 60947-5-1
CEI 60947-4-1
CEI 60947-5-1
UL 508 - Certifications du produit : UL
CSA
CCC
EAC
UKCA
CB
DNV-GL
RINA
BV
LROS (Lloyds register of shipping) - Degré de protection IP : IP20 face avant se conformer à CEI 60529
- Température ambiante autour de l'appareil : -40...60 °C
60...70 °C avec réduction de courant - Altitude de fonctionnement : 0...3000 m
- Tenue au feu : 850 °C se conformer à CEI 60695-2-1
- Tenue à la flamme : V1 se conformer à UL 94
- Robustesse mécanique : Vibrations contacteur ouvert (2 Gn, 5 à 300 Hz)
Vibrations contacteur fermé (3 Gn, 5 à 300 Hz)
Chocs contacteur ouvert (8 Gn pour 11 ms)
Chocs contacteur fermé (10 Gn pour 11 ms) - Hauteur : 127 mm
- Largeur : 96 mm
- Profondeur : 196 mm
- Poids du produit : 2,91 kg
- Normes : CSA C22.2 No 14
- Emballage
- Type d'emballage 1 :
- Nb produits dans l'emballage 1 : 1
- Hauteur de l'emballage 1 : 22,5 cm
- Largeur de l'emballage 1 : 14,8 cm
- Longueur de l'emballage 1 : 18,0 cm
- Poids de l'emballage 1 : 2,955 kg
- Durabilité de l'offre
- Statut environnemental de l'offre : Produit Green Premium
- Régulation REACh : Référence ne contenant pas de SVHC au-delà du seuil
- Sans SVHC REACh : Oui
- Directive RoHS UE : Conforme
- Sans métaux lourds toxiques : Oui
- Sans mercure : Oui
- Régulation RoHS Chine : Déclaration pro-active RoHS pour la Chine (en dehors du périmètre légal RoHS pour la Chine)
- Information sur les exemptions RoHS : Oui
- Profil environnemental :
- Profil de circularité :
- DEEE : Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères.
- Sans PVC : Oui
Caractéristiques
- MarqueSCHNEIDER
- Longueur19.6 cm
- Poids2910 g
- Puissance22 W
- Tension électrique440 V
Impact environnemental
- OrigineFabriqué en Allemagne
Questions fréquentes
Cet équipement peut fonctionner dans une plage de température ambiante de -40 à 60 °C. Entre 60 et 70 °C, une réduction de courant est nécessaire.
Les bornes de télécommande acceptent des câbles souples sans embout (1 à 4 mm²), souples avec embout (1 à 2,5 mm²), et rigides (1 à 4 mm²). Les connecteurs de circuit de puissance acceptent des câbles souples sans embout (4 à 50 mm²), souples avec embout (4 à 50 mm²), et rigides (4 à 50 mm²).
Cet appareil offre un degré de protection IP20 sur la face avant, conformément à la norme CEI 60529.
