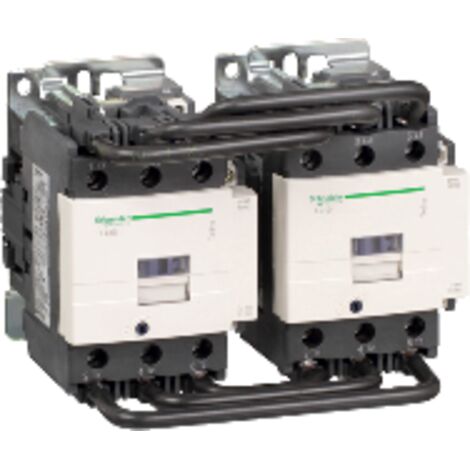

TeSys LC2D - contacteur inverseur - 3P - AC-3 440V - 80A - bobine 115Vca

Name: TeSys LC2D - contacteur inverseur - 3P - AC-3 440V - 80A - bobine 115Vca
Brand: SCHNEIDER
SKU: 3389110457162
Price: 841.24 EUR
Availability: InStock

Vous achetez pour votre entreprise ?

+10% offert sur votre 1ère commande*

Prix Pro : -26% sur ce produit

Créer un compte Pro

Vendu par By Elec

Souvent achetés ensemble

Informations produit

Description

Description générale

Le contacteur inverseur TeSys LC2D est conçu pour des applications industrielles nécessitant un contrôle fiable des moteurs. Avec une capacité de 80A et une tension de fonctionnement de 440V, ce contacteur est idéal pour des charges AC-3. Il est équipé d'une bobine standard de 115V CA, offrant une performance optimale dans une large plage de tension.

Spécifications techniques

Type : Contacteur inverseur

Nombre de pôles : 3P

Tension de fonctionnement : 440V AC

Courant nominal : 80A

Bobine : 115V CA

Plage de tension du circuit de commande : 0,3 à 0,6 Uc

Température opérationnelle : -40 à 70 °C

Perte de niveau : 0,8 à 1,1 Uc à 50/60 Hz

Puissance d'appel : 245 VA à 50/60 Hz (cos phi 0,75 à 20 °C)

Consommation moyenne au maintien : 26 VA à 50/60 Hz (cos phi 0,3 à 20 °C)

Dissipation thermique : 6 à 10 W à 50/60 Hz

Type de contacts auxiliaires : 1O + 1F, conformes à IEC 60947-5-1

Fréquence circuit de signalisation : 25 à 400 Hz

Courant commuté minimum : 5 mA pour circuit de signalisation

Tension de commutation minimale : 17 V pour circuit de signalisation

Résistance d'isolement : > 10 MΩ pour circuit de signalisation

Plage de puissance : 15 à 25 kW à 200 à 240 V (3 phases), 30 à 50 kW à 380 à 440 V (3 phases), 55 à 100 kW à 480 à 500 V (3 phases)

Compatibilité et accessoires

Code de compatibilité : LC2D

Type de démarreur de moteur : Contacteur inverseur

Installation

Le contacteur doit être installé conformément aux normes électriques en vigueur. Assurez-vous que la tension de la bobine est correctement configurée pour éviter tout dommage.

Utilisation

Ce contacteur est utilisé pour le contrôle des moteurs dans des applications industrielles, permettant une inversion de direction et un démarrage/arrêt efficace.

Caractéristiques

Marque
SCHNEIDER
Longueur
2.65 cm
Poids
3200 g
Puissance
245 W
Tension électrique
440 V

Questions fréquentes

Cet équipement fonctionne dans une plage de température opérationnelle de -40 à 70 °C, ce qui le rend adapté à des environnements industriels variés.

Le courant commuté minimum requis pour le circuit de signalisation est de 5 mA, ce qui permet une activation efficace des contacts auxiliaires.

La bobine de cet appareil est standardisée à 115V CA, offrant une performance optimale dans une large plage de tension, avec une consommation moyenne au maintien de 26 VA à 50/60 Hz.

Réponses générées par IA à partir des informations vendeur
