Description générale

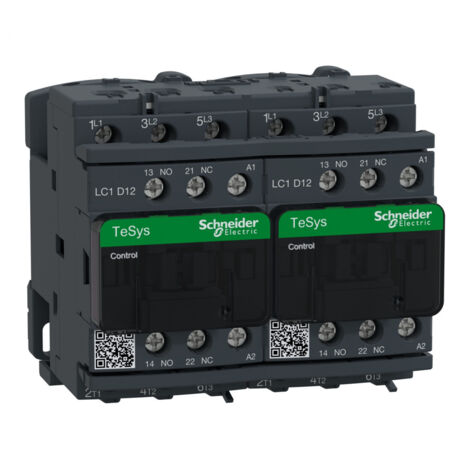

Le contacteur inverseur TeSys LC2D est conçu pour des applications industrielles nécessitant un contrôle fiable et efficace des moteurs. Avec une capacité de 12A et une tension de bobine de 110V AC, ce contacteur est idéal pour des circuits de puissance allant jusqu'à 6 kW à 440V. Il est équipé de contacts auxiliaires mécaniquement branchés, garantissant une performance optimale.Spécifications techniques
- Tension de fonctionnement : 110 V AC
- Courant nominal : 12 A
- Type de contact : 3P (3 pôles)
- Plage de puissance : 2.2...3 kW (200...240 V, 3 phases), 4...6 kW (380...440 V, 3 phases), 4...6 kW (480...500 V, 3 phases)
- Consommation à l'appel : 70 VA à 20 °C (cos ϕ 0.75)
- Consommation au maintien : 7.5 VA à 20 °C (cos ϕ 0.3)
- Dissipation thermique : 2...3 W à 50/60 Hz
- Résistance d'isolement : > 10 MΩ pour circuit de signalisation
- Temps de non-chevauchement : 1,5 ms sur désexcitation et excitation
Compatibilité et accessoires
- Type de contacts auxiliaires : 1F + 1O
- Type contact miroir : 1 O"
Utilisation
Ce contacteur est principalement utilisé pour le démarrage et l'arrêt de moteurs électriques dans des environnements industriels. Il est adapté pour des applications nécessitant un contrôle de puissance fiable et une signalisation efficace.Autres informations
- Conforme à IEC 60947-5-1 et IEC 60947-4-1
- Fréquence circuit de signalisation : 25 à 400 Hz
- Courant commuté minimum : 5 mA pour circuit de signalisation
- Tension de commutation minimale : 17 V pour circuit de signalisation
