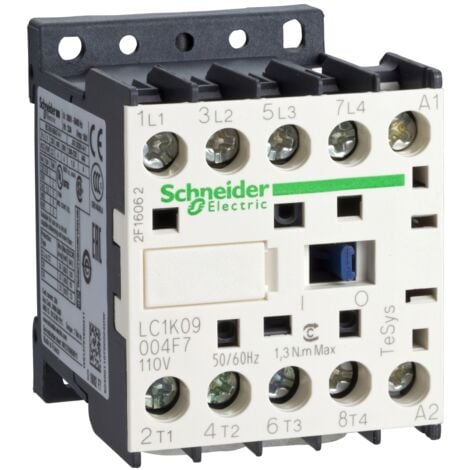

Contacteur TeSys LC1K 4P AC1 440V 20 A bobine 230 V CA - LC1K09004P7

Contacteur TeSys LC1K 4P AC1 440V 20 A bobine 230 V CA - LC1K09004P7
Contacteur TeSys LC1K 4P AC1 440V 20 A bobine 230 V CA - LC1K09004P7
SCHNEIDER
Les points forts
  • Installation facile et rapide
  • Haute capacité de coupure
  • Fiabilité et durabilité
30
37
Paiement sécurisé
Les points forts
  • Installation facile et rapide
  • Haute capacité de coupure
  • Fiabilité et durabilité
Bon à savoir
    • Garantie 1 année
    • Retour sous 14 jours
brand
Découvrir la boutique SCHNEIDER
Vendu par By Elec et 3 autres marchands
Détails du produit
Caractéristiques
  • Largeur
    4.5 cm
  • Hauteur
    5.8 cm
  • Poids
    0.18 kg
  • Puissance
    30 W
  • Tension électrique
    230 V
  • Intensité courant
    20 A
  • Couleur
    Vert
  • Courant
    AC
  • Quantité par pack
    1 produits
  • Certification NF
    NF110
  • Voir tout
Description
  • Complémentaires
    • catégorie d'emploi : AC-1
    • description des pôles : 4P
    • composition des pôles : 4F
    • [Ue] tension assignée d'emploi : 690 V CA 50/60 Hz pour circuit de puissance
    • [Ie] courant assigné d'emploi : 20 A (<= 50 °C) à <= 440 V CA AC-1 pour circuit de puissance
      16 A (<= 70 °C) à 690 V CA AC-1 pour circuit de puissance
    • type de circuit de commande : CA 50/60 Hz
    • tension circuit de commande : 230 V CA 50/60 Hz
    • [Uimp] tension assignée de tenue aux chocs : 8 kV
    • catégorie de surtension : III
    • [Ith] courant thermique conventionnel : 20 A à <= 50 °C pour circuit de puissance
    • pouvoir nominal d'enclenchement Irms : 110 A CA pour circuit de puissance conforme à NF C 63-110
      110 A CA pour circuit de puissance conforme à IEC 60947
    • pouvoir assigné de coupure : 110 A à 415 V conforme à IEC 60947
      110 A à 440 V conforme à IEC 60947
      80 A à 500 V conforme à IEC 60947
      110 A à 220...230 V conforme à IEC 60947
      110 A à 380...400 V conforme à IEC 60947
      70 A à 660...690 V conforme à IEC 60947
    • [Icw] courant assigné de courte durée admissible : 20 A <= 50 °C >= 15 min circuit de puissance
      90 A <= 50 °C 1 s circuit de puissance
      85 A <= 50 °C 5 s circuit de puissance
      80 A <= 50 °C 10 s circuit de puissance
      60 A <= 50 °C 30 s circuit de puissance
      45 A <= 50 °C 1 min circuit de puissance
      40 A <= 50 °C 3 min circuit de puissance
    • calibre du fusible à associer : 25 A gG à <= 440 V pour circuit de puissance
      25 A aM pour circuit de puissance
    • impédance moyenne : 3 mOhm à 50 Hz - Ith 20 A pour circuit de puissance
    • [Ui] tension assignée d'isolement : 600 V pour circuit de puissance conforme à CSA C22.2 No 14
      690 V pour circuit de puissance conforme à IEC 60947-4-1
      600 V pour circuit de puissance conforme à UL 508
    • consommation moyenne à l'appel en VA : 30 VA à 20 °C
    • consommation moyenne au maintien en VA : 4.5 VA à 20 °C
    • dissipation thermique : 1.3 W
    • plage de tension du circuit de commande : 0,2 à 0,75 Uc à <= 50 °C perte de niveau
      0,8…1,15 Uc à <= 50 °C opérationnel
    • mode de raccordement : Borniers à vis-étrier 1 câble(s) 1,5…4 mm² - rigidité du câble: rigide
      Borniers à vis-étrier 1 câble(s) 0,75…4 mm² - rigidité du câble: souple - sans extrémité de câble
      Borniers à vis-étrier 1 câble(s) 0,34…2,5 mm² - rigidité du câble: souple - avec extrémité de câble
      Borniers à vis-étrier 2 câble(s) 1,5…4 mm² - rigidité du câble: rigide
      Borniers à vis-étrier 2 câble(s) 0,75…4 mm² - rigidité du câble: souple - sans extrémité de câble
      Borniers à vis-étrier 2 câble(s) 0,34…1,5 mm² - rigidité du câble: souple - avec extrémité de câble
    • vitesse de commande : 3600 cyc/h
    • fréquence circuit signalisation : <= 400 Hz
    • support de montage : Platine
      Rail
    • couple de serrage : 1.3 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°2
      1.3 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm
    • temps de fonctionnement : 10…20 ms désexcitation bobine + ouverture F
      10…20 ms excitation bobine + fermeture F
    • niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale conforme à EN/ISO 13849-1
      B10d = 20000000 cycle contacteur avec charge mécanique conforme à EN/ISO 13849-1
    • durée de vie mécanique : 10 Mcycles
    • durée de vie électrique : 0.18 Mcycles 20 A AC-1 à Ue <= 440 V
    • robustesse mécanique : Chocs contacteur fermé, sur l'axe des X 10 Gn pour 11 ms IEC 60068-2-27
      Chocs contacteur fermé, sur l'axe des Y 15 Gn pour 11 ms IEC 60068-2-27
      Chocs contacteur fermé, sur l'axe des Z 15 Gn pour 11 ms IEC 60068-2-27
      Chocs contacteur ouvert, sur l'axe des X 6 Gn pour 11 ms IEC 60068-2-27
      Chocs contacteur ouvert, sur l'axe des Y 10 Gn pour 11 ms IEC 60068-2-27
      Chocs contacteur ouvert, sur l'axe des Z 10 Gn pour 11 ms IEC 60068-2-27
      Vibrations contacteur fermé 4 Gn, 5 à 300 Hz IEC 60068-2-6
      Vibrations contacteur ouvert 2 Gn, 5 à 300 Hz IEC 60068-2-6
    • hauteur : 58 mm
    • largeur : 45 mm
    • profondeur : 57 mm
    • poids : 0.18 kg
