Lc1d258bd Schneider - Contacteur Tétrapolaire - 2no+2nf - 40a - Bobine 24vcc - Vis

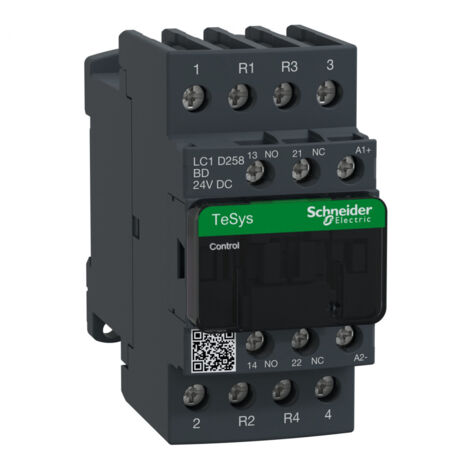

Contacteur de puissance 4P - 40A - 2NO+2NF - Schneider LC1D258BD

Ce contacteur de puissance tétrapolaire fabriqué par Schneider Electric (anciennement Télémécanique) est issu de la gamme TeSys LC1D .

De calibre 40A, les contacts 2NO+2NF (contacts normalement ouverts + contacts normalement fermés) sont actionnés par une bobine de tension 24Vcc (courant continu). Le circuit de commande 2NO+2NF est complété par des contacts auxiliaires 1NO+1NF.

Ce contacteur LC1D25 dispose d'un système de connexion à vis étrier.

Appareillages compatibles avec le contacteur Schneider LC1D258BD

Caractéristiques principales du Contacteur de puissance Schneider LC1D258BD :

• Gamme : TeSys

• Nom du produit : TeSys D

• Type de produit ou équipement : Contacteur

• Nom de l'appareil : LC1D

• application du contacteur : Charge résistive (AC-1)

• Catégorie d'emploi : AC-1

• Description des pôles : 4P

• power pole contact composition : 2F+2O

• [Ue] tension assignée d'emploi : Circuit de puissance: <= 690 V CA 25...400 HzCircuit de puissance: <= 300 V CC

• [Ie] courant assigné d'emploi : 40 A (à <60 °C) à <= 440 V CA AC-1 pour circuit de puissance

• type de circuit de commande : CC standard

• tension circuit de commande : 24 V CC

• Contacts auxiliaires : 1O + 1F

• [Uimp] tension assignée de tenue aux chocs : 6 kV se conformer à CEI 60947

• Catégorie de surtension : III

• [Ith] courant thermique conventionnel : 10 A à <60 °C pour circuit de signalisation40 A à <60 °C pour circuit de puissance

• pouvoir nominal d'enclenchement Irms : 140 A CA pour circuit de signalisation se conformer à IEC 60947-5-1250 A CC pour circuit de signalisation se conformer à IEC 60947-5-1450 A à 440 V pour circuit de puissance se conformer à CEI 60947

• pouvoir assigné de coupure : 450 A à 440 V pour circuit de puissance se conformer à CEI 60947

• [Icw] courant assigné de courte durée admissible : 240 A à <40 °C - 10 s pour circuit de puissance380 A à <40 °C - 1s pour circuit de puissance50 A à <40 °C - 10 min pour circuit de puissance120 A à <40 °C - 1 min pour circuit de puissance100 A - 1s pour circuit de signalisation120 A - 500 ms pour circuit de signalisation140 A - 100 ms pour circuit de signalisation

• calibre du fusible à associer : 10 A gG pour circuit de signalisation se conformer à IEC 60947-5-163 A gG à <= 690 V coordination type 1 pour circuit de puissance40 A gG à <= 690 V coordination type 2 pour circuit de puissance

• impédance moyenne : 2 mOhm - Ith 40 A 50 Hz pour circuit de puissance

• [Ui] tension assignée d'isolement : Circuit de puissance: 690 V se conformer à IEC 60947-4-1Circuit de puissance: 600 V CSA certifiéCircuit de puissance: 600 V UL certifiéCircuit de signalisation: 690 V se conformer à CEI 60947-1Circuit de signalisation: 600 V CSA certifiéCircuit de signalisation: 600 V UL certifié

• durée de vie électrique : 1,4 Mcycles 40 A AC-1 à Ue <= 440 V

• puissance dissipée par pôle : 3,2 W AC-1

• Front cover : Avec

• Support de montage : PlatineRail

• Normes : CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508

• Certifications du produit : BVGLLROS (Lloyds register of shipping)CCCDNVCSARINAGOSTULUKCA

• mode de raccordement : Télécommande: borniers à vis-étrier 1 câble(s) 1?4 mm²souple sans extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1?4 mm²souple sans extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1?4 mm²souple avec extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1?2,5 mm²souple avec extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1?4 mm²rigide sans extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1?4 mm²rigide sans extrémité de câbleCircuit de puissance: connecteur 1 câble(s) 2,5?10 mm²souple sans extrémité de câbleCircuit de puissance: connecteur 2 câble(s) 2,5?10 mm²souple sans extrémité de câbleCircuit de puissance: connecteur 1 câble(s) 2,5?10 mm²souple avec extrémité de câbleCircuit de puissance: connecteur 2 câble(s) 2,5?10 mm²souple avec extrémité de câbleCircuit de puissance: connecteur 1 câble(s) 2,5?16 mm²rigide sans extrémité de câbleCircuit de puissance: connecteur 2 câble(s) 2,5?16 mm²rigide sans extrémité de câble

• couple de serrage : Télécommande: 1,7 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mmTélécommande: 1,7 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°2Circuit de puissance: 1,8 N.m - sur connecteur - avec tournevis plat Ø 6 mmCircuit de puissance: 1,8 N.m - sur connecteur - avec tournevis empreinte Philips n°2

• Temps de fonctionnement : 53.55?72.45 ms fermeture16?24 ms ouverture

• niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1

• Endurance mécanique : 30 Mcycles

• vitesse de commande maxi : 3600 cyc/h à <60 °C

• Complémentaires technologie bobine : Suppresseur à diode de limite de crête bidirectionnel incorporé

• plage de tension du circuit de commande : 0,1 à 0,25 Uc -40?70 °C perte de niveau CC0,7 à 1,25 Uc -40?60 °C opérationnel CC1...1.25 Uc 60?70 °C opérationnel CC

• constante de temps : 28 ms

• consommation moyenne à l'appel en W : 5,4 W (à 20 °C)

• consommation moyenne au maintien en W : 5,4 W à 20 °C

• type de contacts auxiliaires : type branchés mécaniquement 1O + 1F se conformer à IEC 60947-5-1 type contact miroir 1 "O" se conformer à IEC 60947-4-1

• fréquence circuit signalisation : 25 à 400 Hz

• courant commuté minimum : 5 mA pour circuit de signalisation

• tension de commutation minimale : 17 V pour circuit de signalisation

• temps de non-chevauchement : 1,5 ms sur désexcitation entre contact NC + NO1,5 ms sur excitation entre contact NC + NO

• résistance d'isolement : > 10 M? pour circuit de signalisation
