Description générale

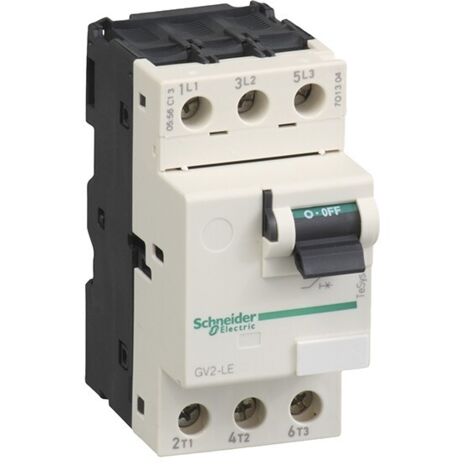

Le disjoncteur moteur TeSys GV2LE08 est un dispositif de protection conçu pour les moteurs électriques. Avec une intensité nominale de 2,5 A, il est équipé d'un déclencheur magnétique et est adapté pour une utilisation dans des applications industrielles. Ce modèle est compatible avec des moteurs jusqu'à 3 kW à 690 V CA et 1,5 kW à 400/415 V CA.Spécifications techniques
- Type : Disjoncteur moteur
- Intensité nominale : 2,5 A
- Nombre de pôles : 3
- Déclencheur : Magnétique
- Tension assignée d'emploi : 690 V CA 50/60 Hz
- Tension assignée d'isolement : 690 V CA 50/60 Hz
- Tension de tenue aux chocs : 6 kV
- Durée de vie mécanique : 100 000 cycles
- Durée de vie électrique : 100 000 cycles pour AC-3 à 415 V
- Puissance dissipée par pôle : 1,8 W
- Couple de serrage : 1,7 N.m
- Robustesse mécanique : Chocs 30 Gn, Vibrations 5 Gn, 5 à 150 Hz
- Aptitude au sectionnement : Oui
- Dimensions : Hauteur 89 mm, Largeur 45 mm, Profondeur 78,5 mm
- Poids : 0,33 kg
Compatibilité et accessoires
- Mode de raccordement : Borniers à vis-étrier pour 2 câbles de 1 à 6 mm² (rigide) ou 1,5 à 6 mm² (souple sans extrémité de câble)
- Position de montage : Horizontal ou vertical
- Support de montage : Platine ou rail
Installation
- Installation par clips ou vis
Utilisation
- Service assigné : Continu
- Vitesse de commande : 40 cycles/h
- Sensibilité à une perte de phase : Oui
