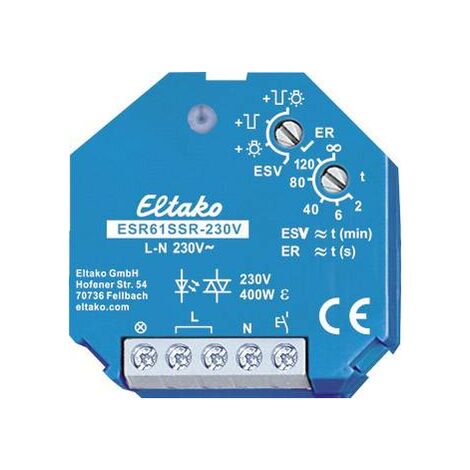

Télérupteur pour encastrement Eltako ESR61SSR-230V 1 NO (T) 230 V 2 A 400 W 1 pc(s) Q855292

Informations techniques

Courant de commutation (max.) : 2 A
Puissance de coupure (max.) : 400 W
Tension de contact (max.) : 230 V/AC
Tension de fonctionnement : 230 V
Type de contact (LOV) : 1 NO (T)
Type de montage (relais) : pour encastrement

Relais statique silencieux non équipotentielle, 400 watts, temporisation de la chute avec avertissement de coupure et éclairage permanent à bouton-poussoir commutable. Perte en veille seulement 0,3 watt. Pour montage sur panneau. 45mm de longueur, 45mm de largeur, 18mm de profondeur Tension d'alimentation, de commutation et de commande 230 V. Commutation de contact en passage zéro. En cas de panne de la tension d'alimentation, il est désactivé. En fonction, IL réallume le relais en cas de retour de tension et d'entrée de commande active. Un courant de lampe à incandescence à l'entrée de commande n'est pas autorisé. Avec arrêt électronique automatique de surchauffe. Pour une charge inférieure à 1W, un GLE doit être connecté en parallèle à la charge. Le commutateur rotatif supérieur permet de sélectionner la fonction souhaitée de ce relais de commutation à impulsion : ER = relais de commutation. ESV = interrupteur de choc électrique. Le cas échéant, avec temporisation de la chute, puis +bouton-poussoir-éclairage permanent = ESV avec bouton-poussoir-éclairage permanent. +alarme de mise hors tension = ESV avec préavertissement de mise hors tension. + éclairage permanent et préavertissement de coupure = ESV avec bouton-poussoir-éclairage permanent et préavertissement de coupure. Pour trouver la position souhaitée en toute sécurité, la LED clignote dès qu'une nouvelle plage de réglage a été atteinte lors de la rotation du commutateur rotatif. La LED s'allume en continu lorsque le relais est allumé. Lorsque l'éclairage permanent du bouton-poussoir est activé, les touches peuvent être mises en lumière continue pendant plus d'une seconde was, ce qui est signalé par un clignotement bref de la lampe. Au bout de 2 heures, l'éclairage permanent s'éteint automatiquement ou peut être désactivé en appuyant sur les touches de commande. En cas d'avertissement de coupure activé, l'éclairage commence à clignoter environ 30 secondes avant le délai et 3 fois au total à des intervalles plus courts. Lors de la mise hors tension, il est possible de commuter en aval en appuyant de nouveau sur les touches. Si l'avertissement de mise hors tension et l'éclairage permanent du bouton-poussoir sont activés, l'avertissement de mise hors tension s'effectue après l'extinction automatique de l'éclairage permanent. Le commutateur rotatif inférieur permet de régler le délai de retour de 2 à 120 minutes en fonction de l'ESV. En position d'interrupteur de choc électrique normal, IL est sans temporisation de la chute, sans interrupteur-éclairage permanent et sans avertissement de coupure. La fonction IL permet de régler un temps de balayage de 2 à 120 secondes. Une fois le balayage effectué, le relais s'éteint automatiquement. En position de fonctionnement de relais normal infini, IL n'a pas de temps de balayage. Ce texte a été traduit par une machine.
