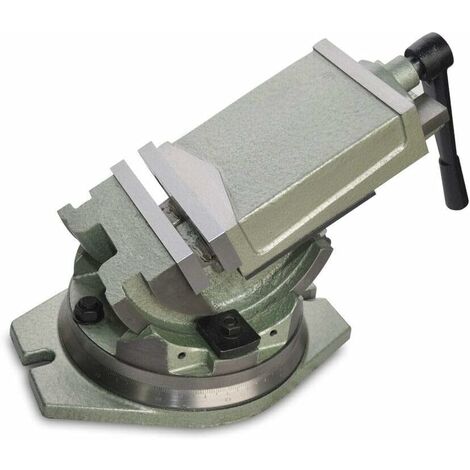

Étau à 2 axes inclinable, rotatif, 100 mm, échelle standard de 0 à 90 °, châssis rotatif à 360 ° pour un travail précis, étau en fonte

Performance et fonctions :

1. Le couvercle de serrage est fabriqué en fonte grise de haute dureté, durable et robuste.

2. Les machoires sont en acier de calibre 45 (matériau froid) dissuasives et leur dureté est jusqu'à 48HRC.

3. L'écrou et la poignée sont en fonte sphérique et la poignée est galvanisée pour éviter la corrosion et l'apparence.

4. L'échelle du chassis est précise et claire.

5. La broche filetée est noircie, résistante à la corrosion et de haute précision.

6. La parallélisme des deux machoires est < 0,05 / 100 mm.

7. Structure basculante entourée de vis.

8. Le corps de serrage peut être indexé verticalement dans la plage de 90 ° le long de la grande arche sur la table pivotante. La table pivotante peut être indexée horizontalement à 360 °. Elle peut être combinée pour obtenir différents angles de la pièce. niveau, rainure, trou, etc.

9. Largement utilisé dans les machines à outils telles que les perceuses et les fraiseuses.

Paramètres techniques :

Largeur de la machoire : 100 mm.

Hauteur de la machoire : 41 mm.

Tension maximale : 75 mm.

Longueur totale de la pince : 300 mm.

Hauteur totale de la pince : 150 mm.

Longueur totale de la base : 252 mm.

Distance de montage : 190 mm = 7,48".

Force de fermeture maximale : 196 (KN).

Largeur de clé de positionnement : 14 mm = 0,55".

Diamètre du boulon : M12.

Poids : 17 kg.

Dimensions : 650 x 210 x 200 mm.
