Tableau électrique sur socle 16 A, 32 A, CEE, protégé par 2x230 V, prise Schuko, marque Doktorvolt DV-5572-D

Tableau électrique de chantier sur socle, équipé des dispositifs de sécurité Doktorvolt

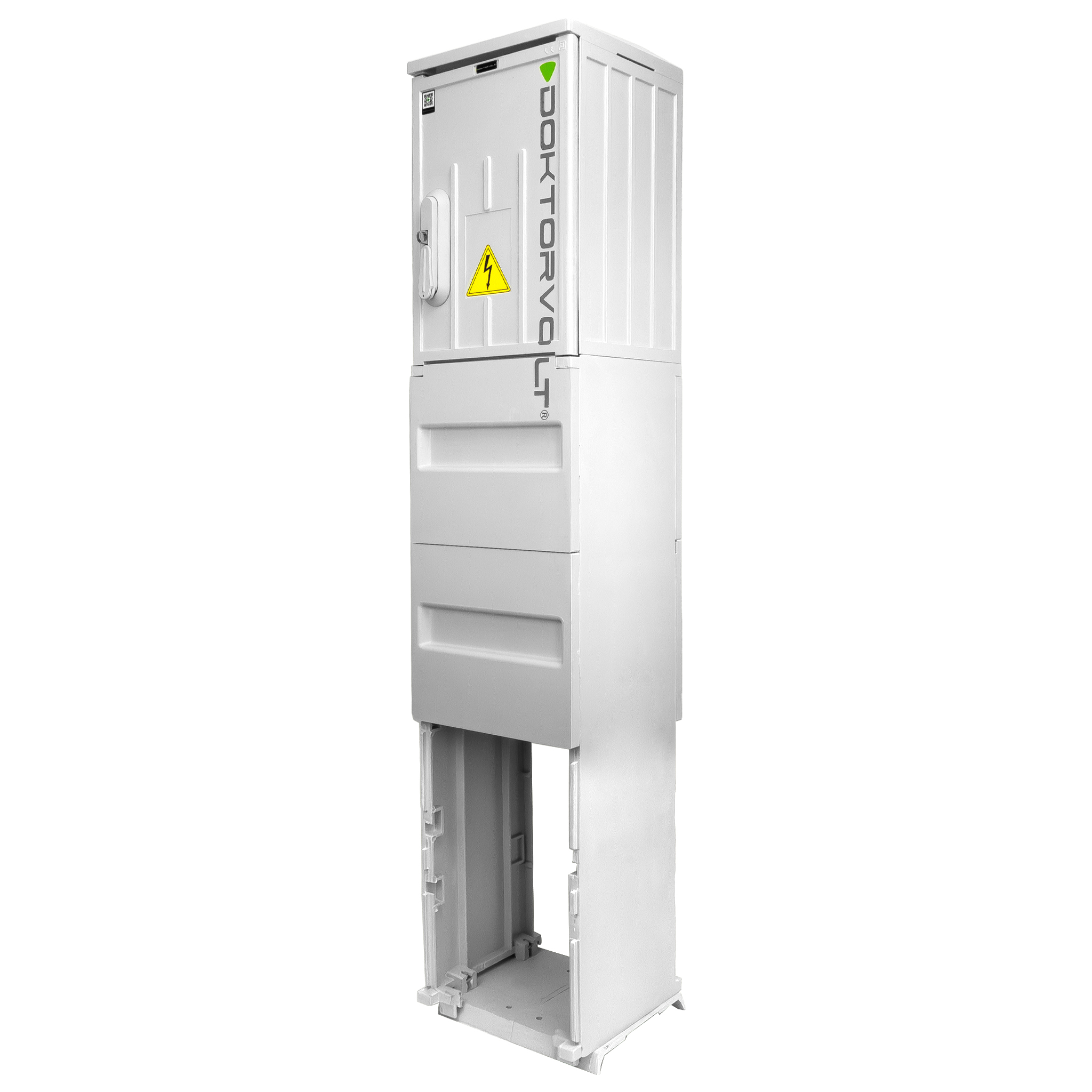

Tableau électrique de chantier sur socle. Fabriqué à partir de matériaux de la plus haute qualité, garantissant la longévité du tableau pendant de nombreuses années. La profondeur d'enfouissement du tableau est de -600 mm. Équipé d'appareils de protection de la marque Doktorvolt.

Résistance et protection

Le tableau de distribution est fabriqué en polyester thermodurcissable SMC (Sheet Moulding Compound) renforcé de fibres de verre, ce qui garantit une grande longévité et une résistance aux intempéries. Conçu pour être enterré à une profondeur de 600 mm. Ce tableau de distribution est idéal pour les applications en extérieur, où une résistance exceptionnelle aux agents extérieurs et aux contraintes mécaniques est requise. Il assure la stabilité et la sécurité de l’installation électrique, même dans les conditions les plus difficiles.

Une sécurité de fonctionnement accrue

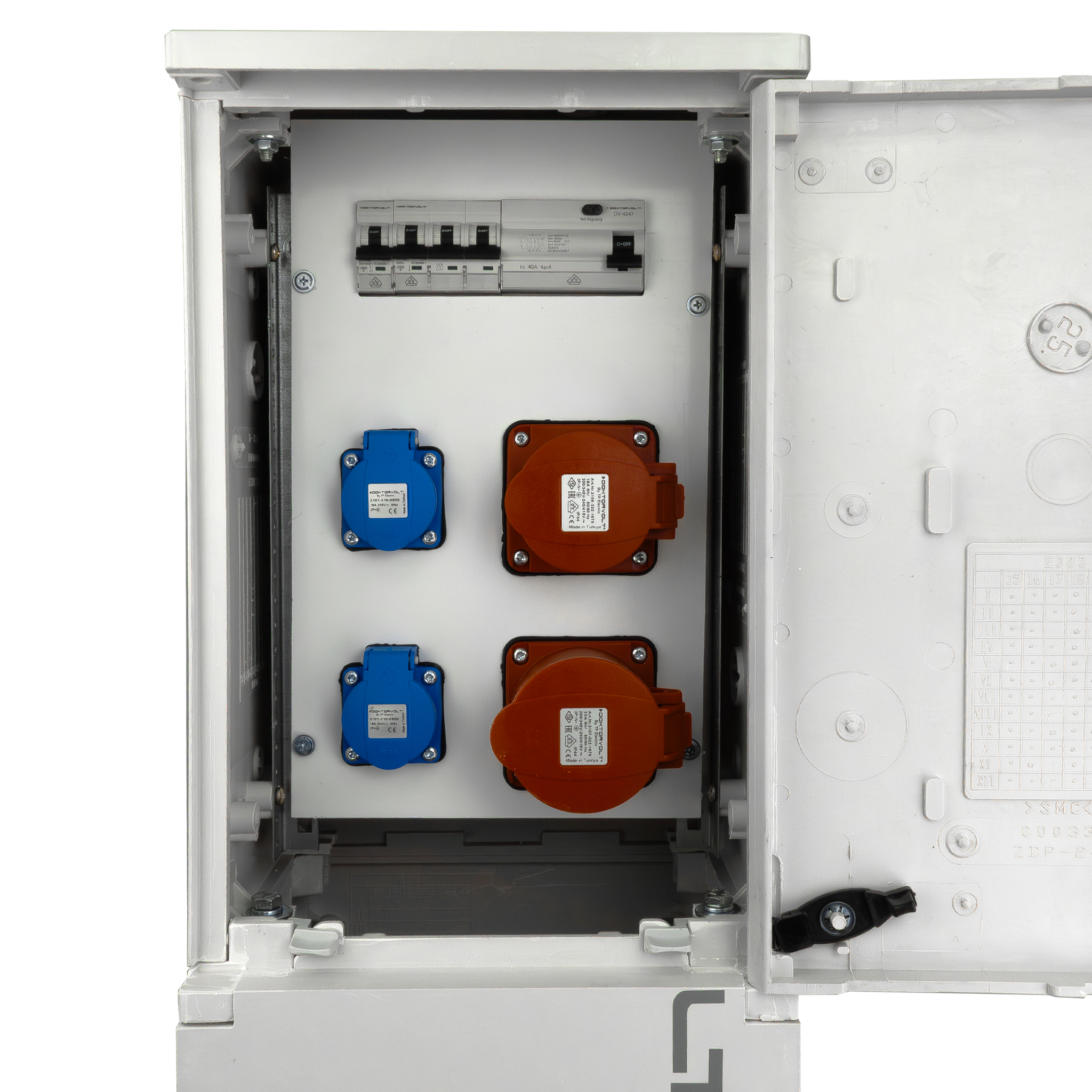

Équipé d’une serrure de type HS (HSS) conçue pour garantir une sécurité maximale. La serrure en acier trempé garantit une résistance durable et une protection contre les dommages. Le coffret est équipé de 2 prises SCHUKO 230 V 16 A, d’une prise CEE 400 V VDE 16 A et d’une prise CEE 400 V VDE 32 A. Le tableau de distribution intègre des dispositifs de protection de la marque Doktorvolt, certifiés VDE.

Spécifications techniques

Boîtier du tableau de distribution

Dimensions du boîtier (sans prises) : 1 320 (-600 mm de profondeur d'enfouissement) x 265 x 250 mm

Matériau du boîtier : polyester, matière thermodurcissable renforcée de fibres de verre SMC

Couleur du boîtier : gris

Accessoires fournis : Serrure de type HS (HSS)

Tension nominale : 230 V / 400 V

Fréquence nominale : 50 Hz

Courant nominal : 32 A

Courant de court-circuit nominal conventionnel : ≤ 10 kA

RDF : 0,8

Prises et appareils modulaires

Prises :
2 prises 230 V → 1 disjoncteur C16A, 1P
1x prise CEE 16 A → 1x disjoncteur C16A, 3P
1x prise CEE 32 A → protégée par un disjoncteur différentiel (FI)

Appareillage de protection DOKTORVOLT :
1 x disjoncteur C16, 1P, 10 kA VDE
1 x disjoncteur de surintensité C16, 3 pôles, 10 kA VDE
Disjoncteur différentiel 40 A, 4 pôles, 10 kA, 30 mA, type A VDE

Câblage :
Câbles de protection : câble de commande H07V-K 2,5/6 mm² jaune-vert
Câbles neutres : câble de commande H07V-K 2,5/6 mm², bleu
Câbles d'alimentation : câble de commande H07V-K 2,5/6 mm², noir

Certifications et normes

Certifications et normes du fabricant :
Système de gestion de la qualité Doktorvolt certifié TÜV SÜD ISO 9001:2015
CE
IEC 61439

Informations générales

Modèle : DV-5572-D

EAN : 5905191015572

Référence de la série : BV

Fabricant : DOKTORVOLT

Température ambiante : -25 °C ~ +50 °C

Protection contre la pénétration de corps étrangers solides et contre la pénétration d'eau : IP44, IP20 lorsque la porte est ouverte

Résistance aux rayons UV : Oui

Conception fixe/mobile : Fixe

Certification = haute qualité :

Les produits de la marque DOKTORVOLT sont systématiquement testés afin de garantir une qualité optimale. Une fois les tests réussis, chaque produit reçoit un certificat individuel attestant de sa conformité aux normes CEI. L'entreprise utilise, dans son processus de production, un système certifié par TÜV SÜD, gage de haute qualité.

Indice de protection IP = sécurité accrue :

L'indice de protection IP est une norme internationale qui détermine dans quelle mesure un objet résiste à des facteurs de risque potentiels. Il se compose de deux chiffres qui indiquent le degré de protection contre la poussière et l'eau du produit. La détermination de l'indice IP permet d'utiliser le produit en toute connaissance de cause et en toute sécurité. L'indice de protection IP44 nous indique que l'appareil :
- est protégé contre la pénétration d’objets de taille supérieure à 1 mm
- est protégé contre les projections d’eau provenant de toutes les directions

Un fabricant de confiance :

Doktorvolt® est une entreprise fondée en 2013. Cette société en pleine expansion a conquis le marché polonais et international. Son siège social est situé à Malichów, dans la voïvodie d’Opole, où se trouvent également un hall de production moderne et un entrepôt. L’entreprise est spécialisée dans la fabrication de tableaux de distribution pour le bâtiment et se distingue par la qualité et la solidité de ses réalisations. Chaque tableau électrique est composé de composants de haute qualité. Les produits de Doktorvolt® sont conformes aux normes européennes et aux standards de sécurité.
