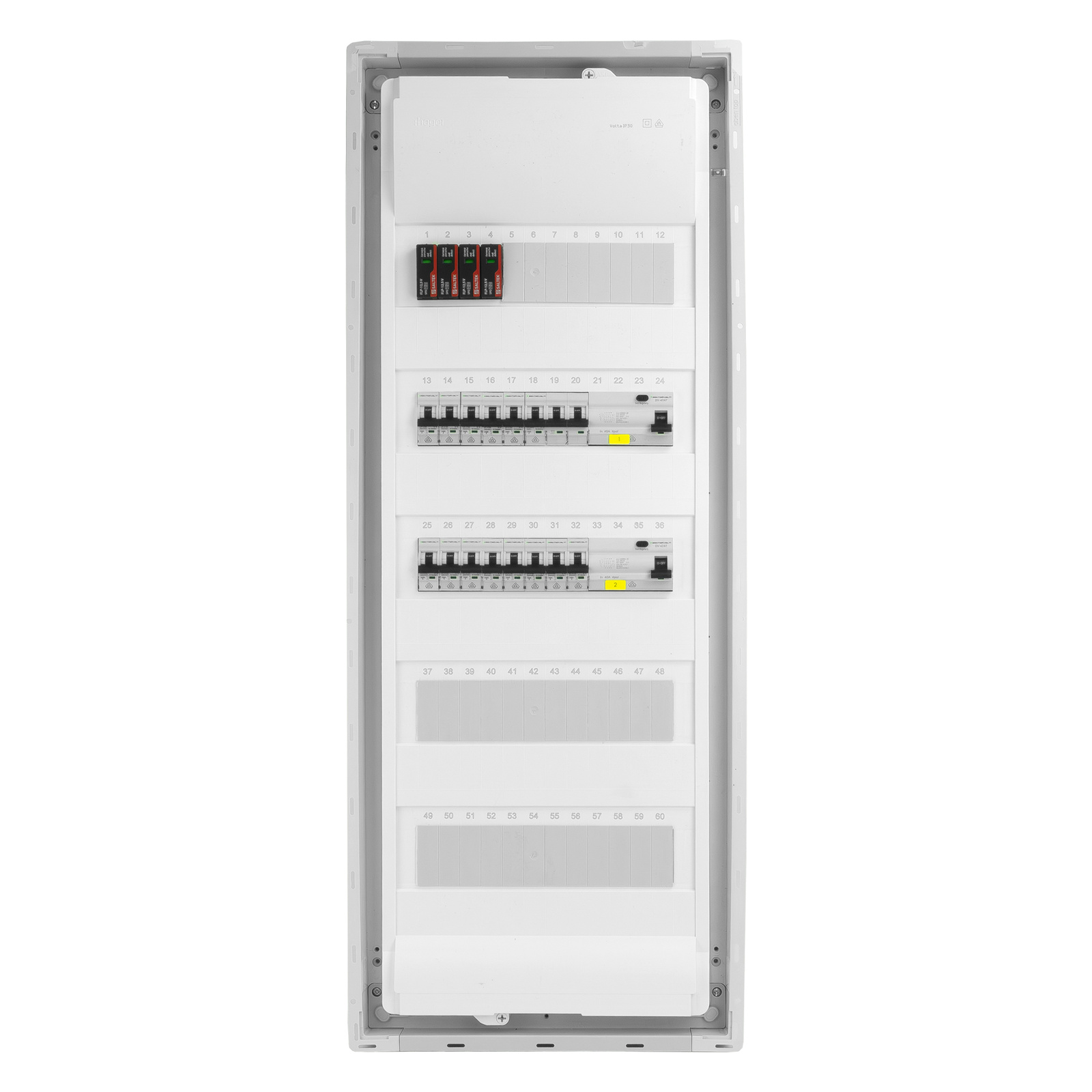

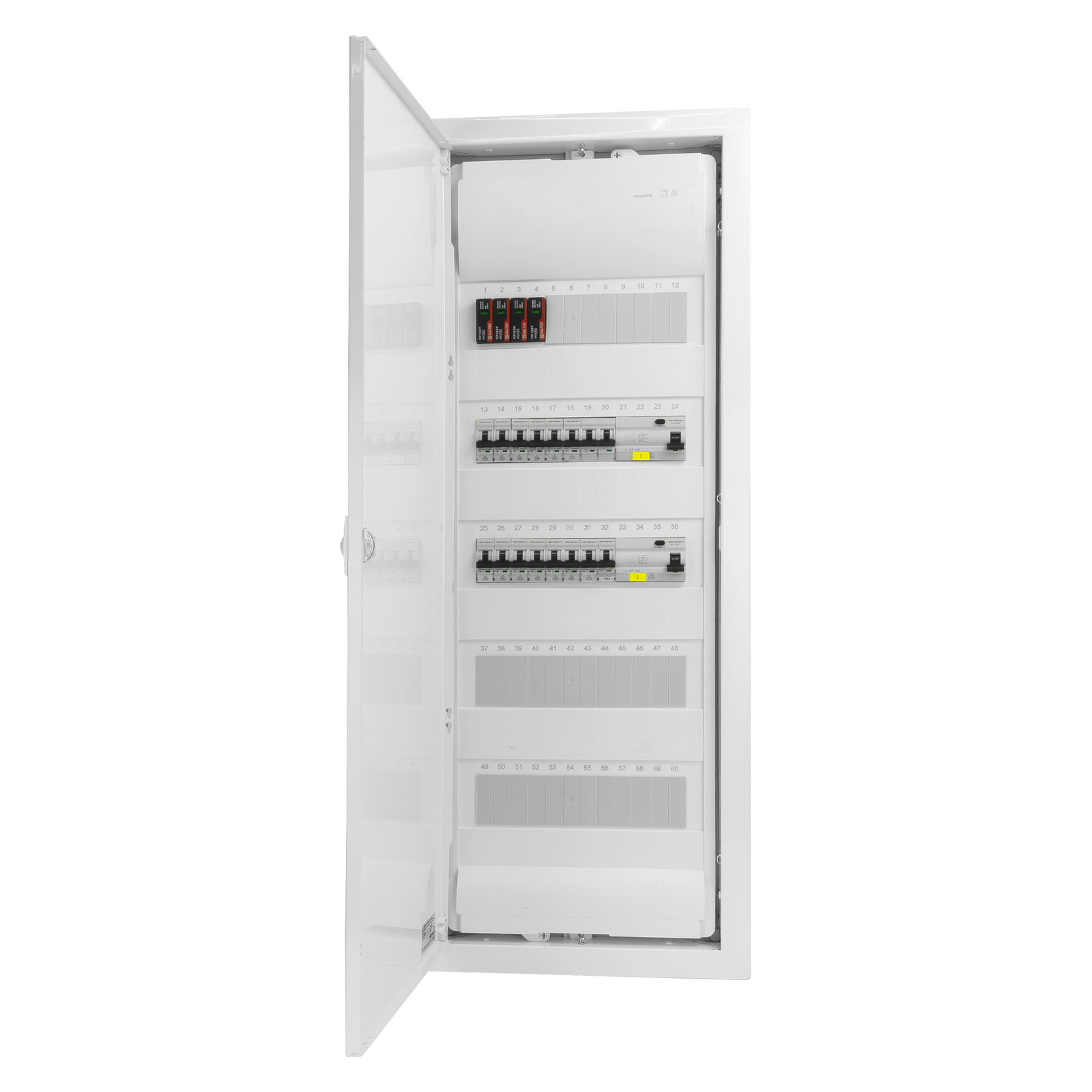

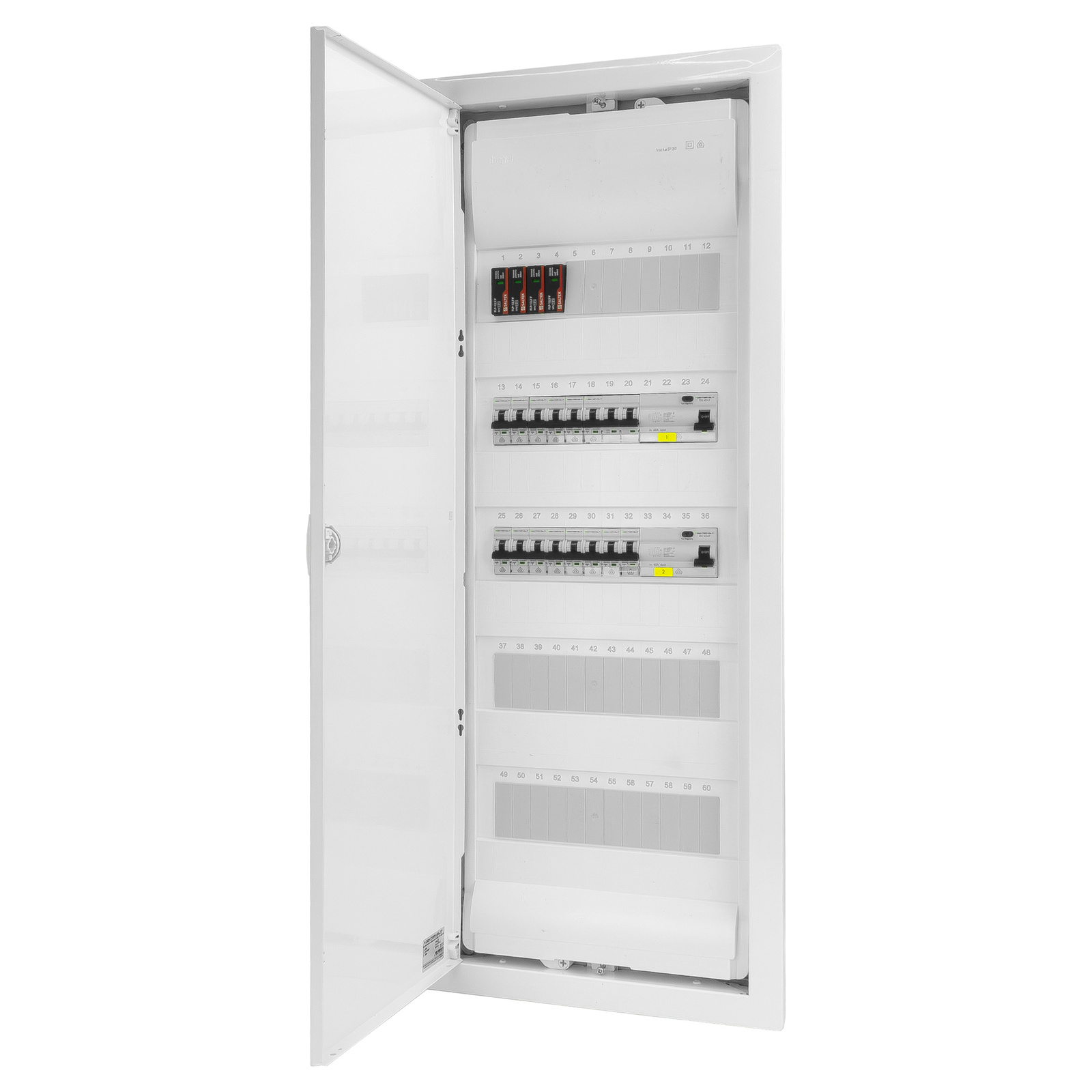

Tableau encastré 5 x 12 modules Hager câblé Doktorvolt 6289

Coffret électrique encastré 880,50 x 348 x 94,5 mm, à cinq rangées, 60 modules, équipé de 14 disjoncteurs différentiels (MCB) et 2 disjoncteurs différentiels (RCCB) de la marque Doktorvolt, ainsi que d'un parasurtenseur Saltek

Tableau électrique encastré de haute qualité, composé de composants issus de marques de premier plan. Une conception robuste garantissant durabilité et fiabilité en toutes circonstances. Boîtier électrique câblé et protégé, entièrement prêt à l'emploi. Équipé d'un parafoudre de la marque Saltek et de bornes de dérivation de la marque Pollmann.

Une attention maximale portée à la sécurité d'utilisation

Coffret de distribution encastré aux dimensions 880,50 x 348 x 94,5 mm. Fabriqué en plastique de haute qualité offrant une résistance IK07. Idéal pour une utilisation, par exemple, dans un garage ou un atelier. Le coffret est de classe d’isolation II. Cette classe se caractérise par l’absence de borne PE ; le coffret dispose quant à lui d’une isolation de base et d’une isolation supplémentaire. Cela garantit la sécurité même en cas de détérioration d’une des couches d’isolation. Le boîtier présente un indice de protection IP30. Le coffret est résistant aux rayons UV. Boîtier certifié VDE.

Confort d'utilisation allié à la qualité de fabrication

Le coffret est équipé de deux disjoncteurs différentiels 40 A 30 mA de type A 3P+N 10 kA, de treize disjoncteurs de surintensité B 16 A 1P 10 kA et d’un disjoncteur de surintensité B 16 A 3P 10 kA de la marque Doktorvolt. Conçue pour un montage encastré avec une profondeur d'encastrement de 90 mm. Elle comporte cinq rangées permettant d'installer 60 modules. Le boîtier s'intègre parfaitement à différents intérieurs grâce à sa finition en blanc pur RAL 9010. Câblé et prêt à l'emploi. Équipé de bornes de dérivation de la marque Pollmann.

Spécifications techniques

Informations générales

Modèle : DV-6289-PT

EAN : 5905191016289

Référence de la série : HG

Type de montage : encastré

Fabricant : DOKTORVOLT

Prises et caractéristiques électriques

Dispositifs de protection :
2 x disjoncteurs différentiels RCCB 40 A 30 mA type A 3P+N 10 kA VDE
13 disjoncteurs de surintensité MCB de type B, 16 A, 1P, 10 kA, VDE
1 x disjoncteur de surintensité B 16 A, 3P, 10 kA, VDE

Limiteur de surtension : AC T1+T2 TNS SALTEK

Tension nominale : 400 V

Fréquence nominale : 50 Hz

Courant nominal : 40 A

Courant de court-circuit nominal conventionnel : ≤ 10 kA

Raccordement par barre omnibus : Oui

Boîtier et caractéristiques techniques

Dimensions du boîtier avec cadre (H x L x P) : 880,50 x 348 x 94,5 mm

Hauteur d'encastrement : 865 mm

Largeur d'encastrement : 335 mm

Plage de profondeur d'encastrement : 90 mm

Matériau du boîtier : plastique

Résistance aux rayons UV : Oui

Indice de protection : Classe d'isolation II

Résistance mécanique : IK07

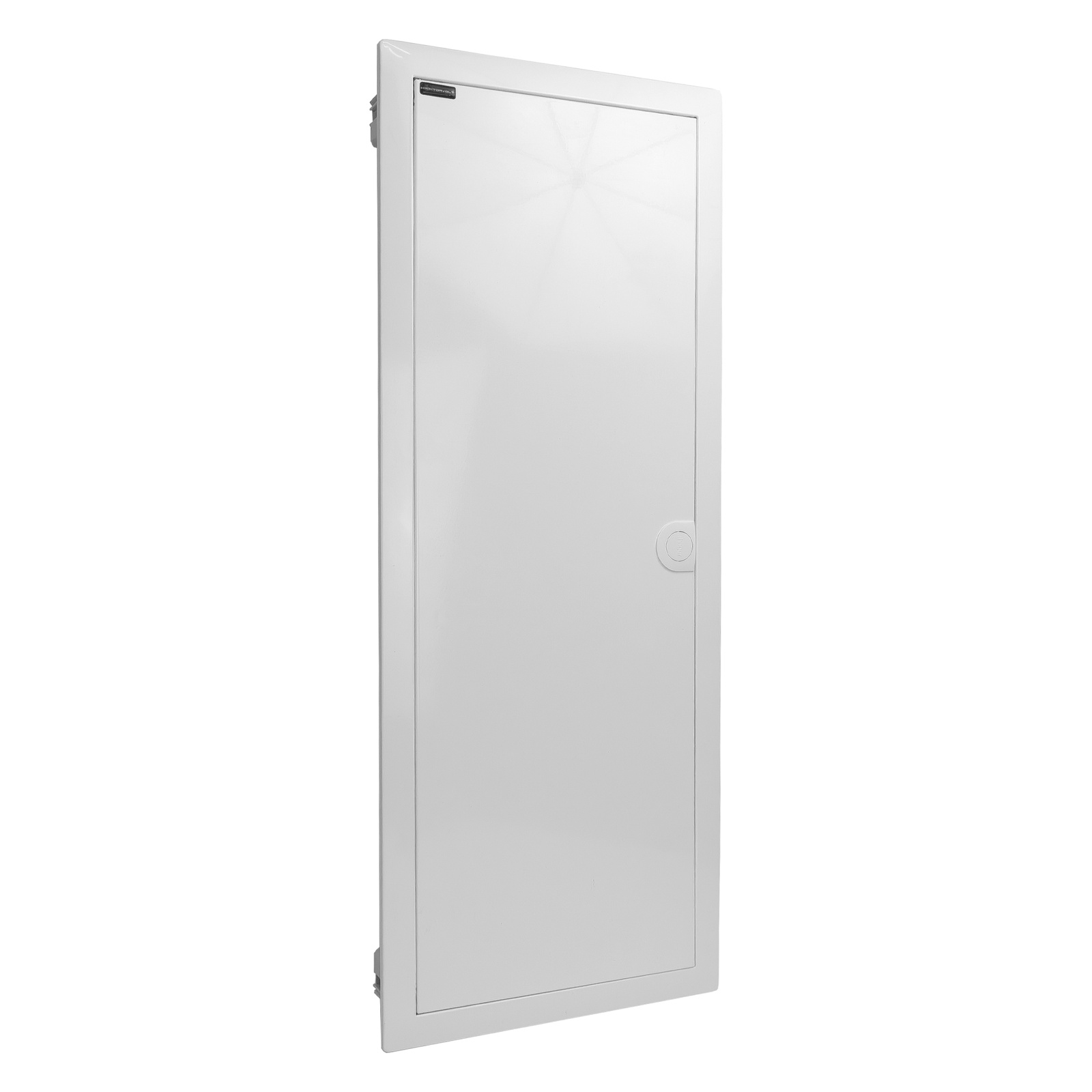

Couleur du boîtier : Blanc pur RAL 9010

Nombre de modules : 60

Nombre de rangées : 5

Bloc de bornes de neutre : Oui

Bloc de bornes de mise à la terre : Oui

Avec entrées de câbles : Oui

Indice de protection du boîtier : IP30

Type de verrouillage : Verrouillage à encliquetage, sans serrure

Essai au fil incandescent : 650 °C

Câblage et normes

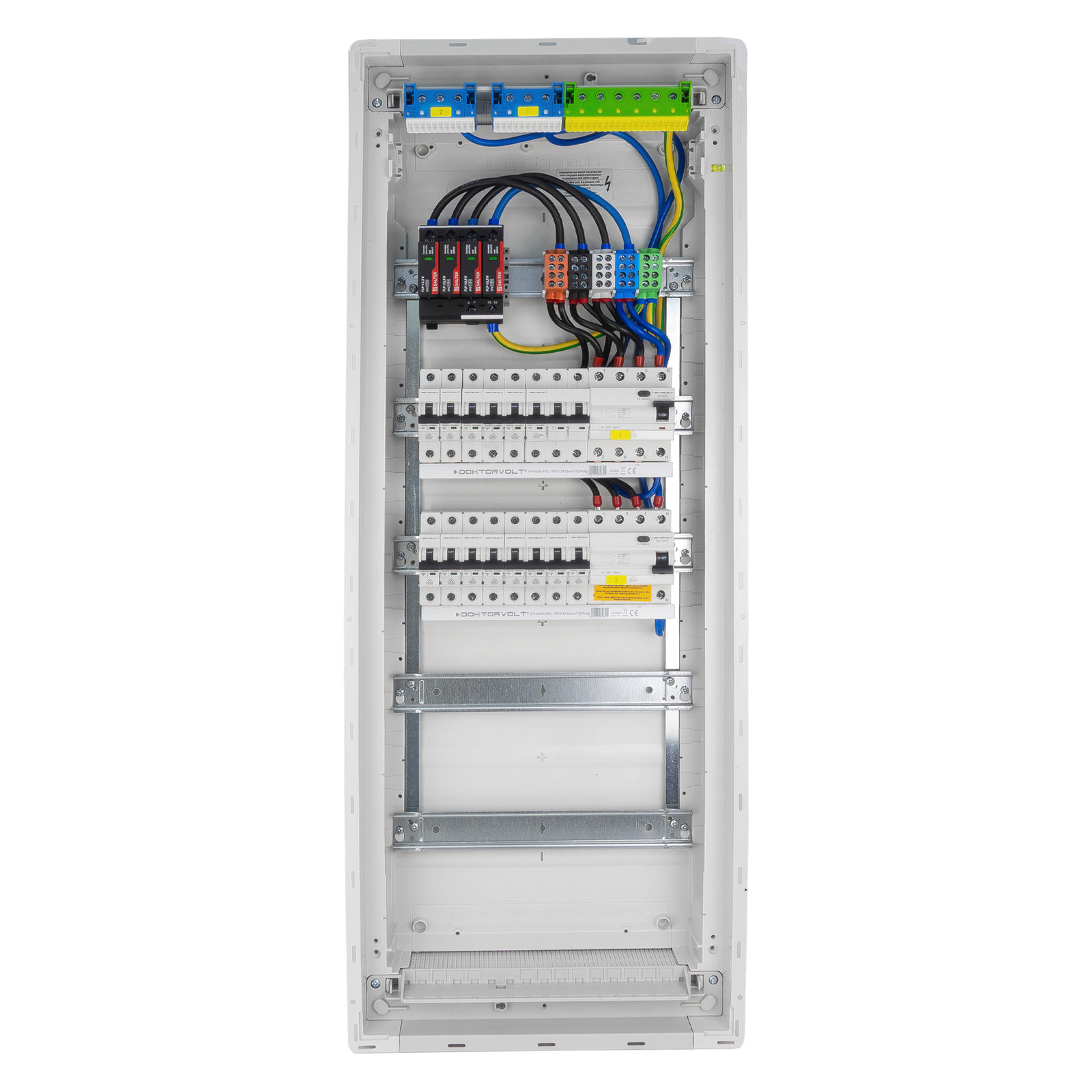

Câblage interne du tableau de distribution :
Conducteurs neutres : câble de commande H07V-K 10/16 mm² bleu
Conducteurs d'alimentation : câble de commande H07V-K 10/16 mm² noir
Conducteurs de protection : câble de commande H07V-K 16 mm² jaune-vert

Normes et certifications :
PN-EN 61439-1
PN-EN 61439-3

Chaque produit acheté est livré avec l'ensemble des documents nécessaires.

Certificat = garantie de qualité :

Les produits de la marque DOKTORVOLT sont régulièrement testés afin de garantir une qualité optimale. Une fois les tests réussis, chaque produit reçoit un certificat individuel attestant du contrôle qualité effectué. L'entreprise utilise, dans son processus de production, un système certifié par TÜV SÜD, gage d'une qualité élevée.

Indice de protection IP = plus de sécurité :

L'indice de protection IP est une norme internationale qui définit dans quelle mesure un objet résiste à des facteurs de risque potentiels. Il se compose de deux chiffres qui indiquent le degré d'étanchéité à la poussière et à l'eau du produit. La détermination de l'indice IP permet d'utiliser le produit en toute connaissance de cause et en toute sécurité. L'indice de protection IP30 nous indique que l'appareil :
- est protégé contre la pénétration d’objets d’une taille supérieure à 2,5 mm
- n’est pas protégé contre les gouttes, les jets d’eau ou l’immersion

Un fabricant de confiance :

La société Doktorvolt® a été fondée en 2013. Cette entreprise en pleine expansion a conquis les marchés polonais et étrangers. Son siège social est situé à Malichów, dans la voïvodie d’Opole, où se trouvent un hall de production moderne et un entrepôt. L’entreprise est spécialisée dans la fabrication de tableaux de distribution pour le bâtiment et se distingue par la qualité et la fiabilité de ses produits. Chaque tableau de distribution est fabriqué à partir de composants de haute qualité. Les produits sont conformes aux normes et standards de sécurité en vigueur dans l'Union européenne.
