Tableau électrique modulaire en saillie 2x12 équipé de 10 disjoncteurs MCB et 1 interrupteur différentiel RCCB VDE câblé coffret Hager 370x305x96.5 mm bornes de répartition L1 L2 L3 N PE Doktorvolt DV

Armoire électrique apparente 370 x 305 x 96,5 mm, à deux rangées, 24 modules, équipée de 10 disjoncteurs différentiels (MCB) et d'un disjoncteur différentiel (RCCB) de la marque Doktorvolt

Tableau électrique apparent de haute qualité, fabriqué à partir de composants de grandes marques. Une construction robuste garantissant durabilité et fiabilité en toutes circonstances. Boîtier électrique câblé et protégé, entièrement prêt à l'emploi. Équipé de bornes de dérivation de la marque Pollmann.

Une attention maximale portée à la sécurité d'utilisation

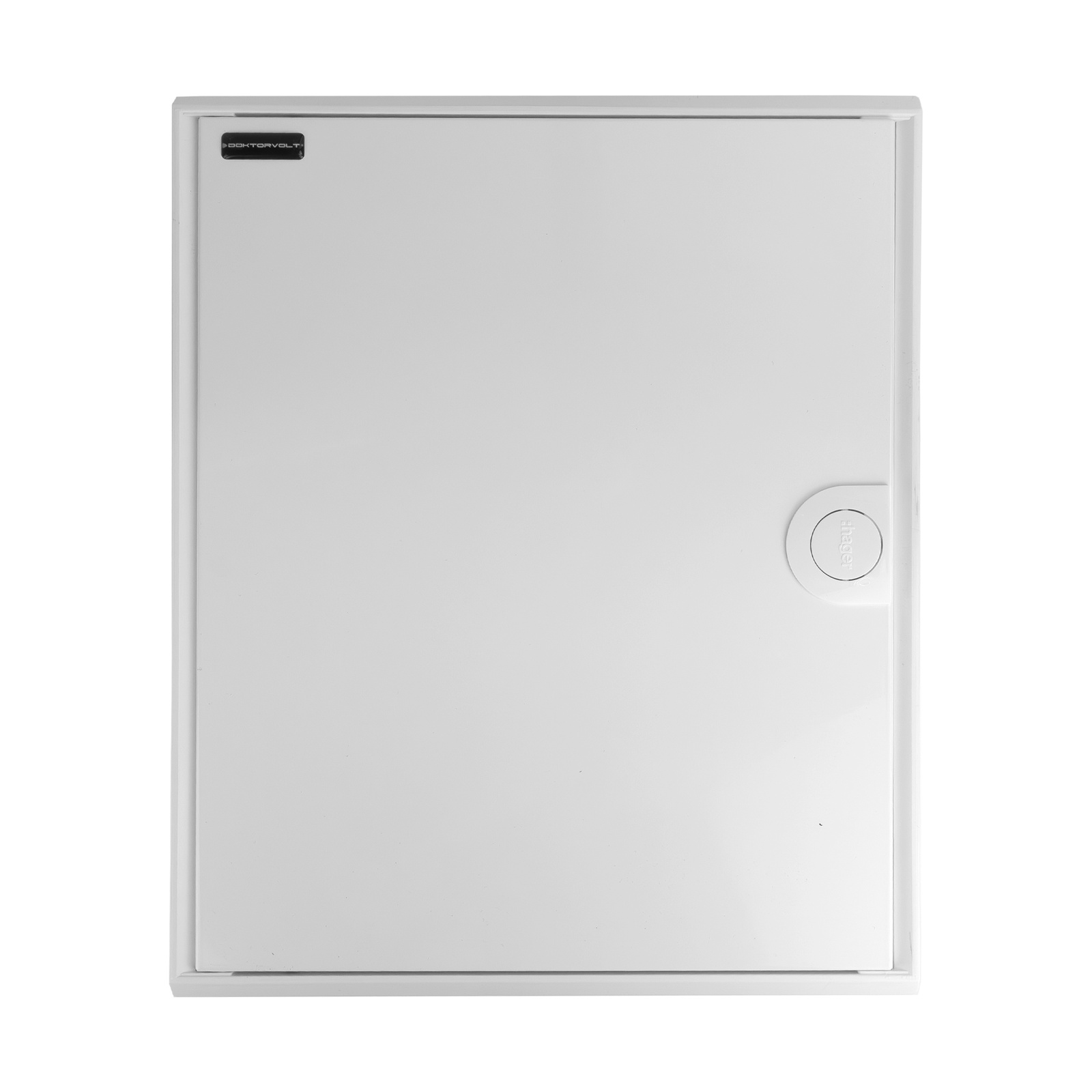

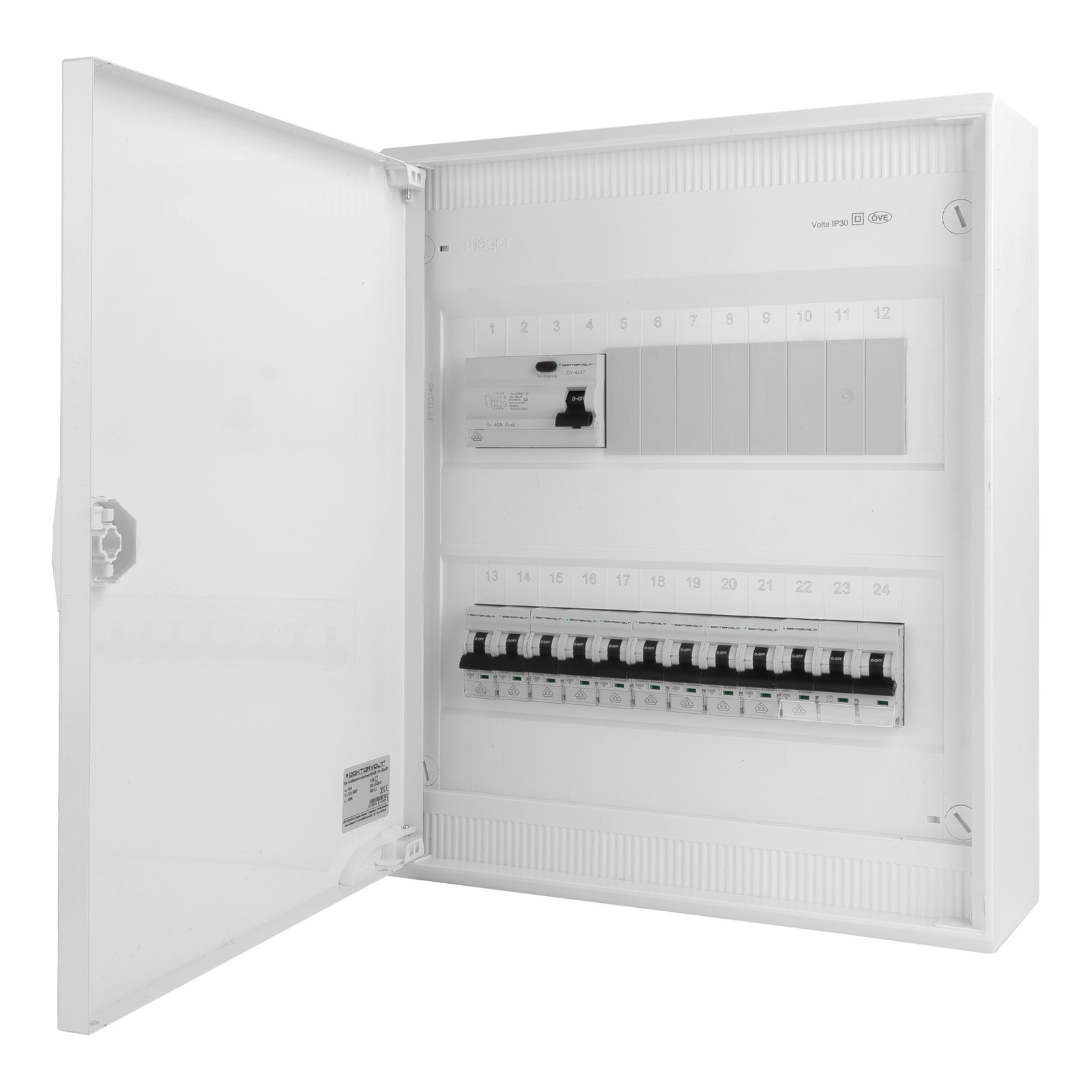

Coffret de distribution en saillie aux dimensions 370 x 305 x 96,5 mm. Fabriquée en plastique de haute qualité offrant une résistance IK07. Idéale pour une utilisation, par exemple, dans un garage ou un atelier. Le coffret est de classe d'isolation II. Cette classe se caractérise par l'absence de borne PE ; le coffret dispose quant à lui d'une isolation de base et d'une isolation supplémentaire. Cela garantit la sécurité même en cas de détérioration d'une des couches d'isolation. Le boîtier présente un indice de protection IP30. Le boîtier est résistant aux rayons UV. Boîtier certifié VDE.

Confort d'utilisation allié à la qualité de fabrication

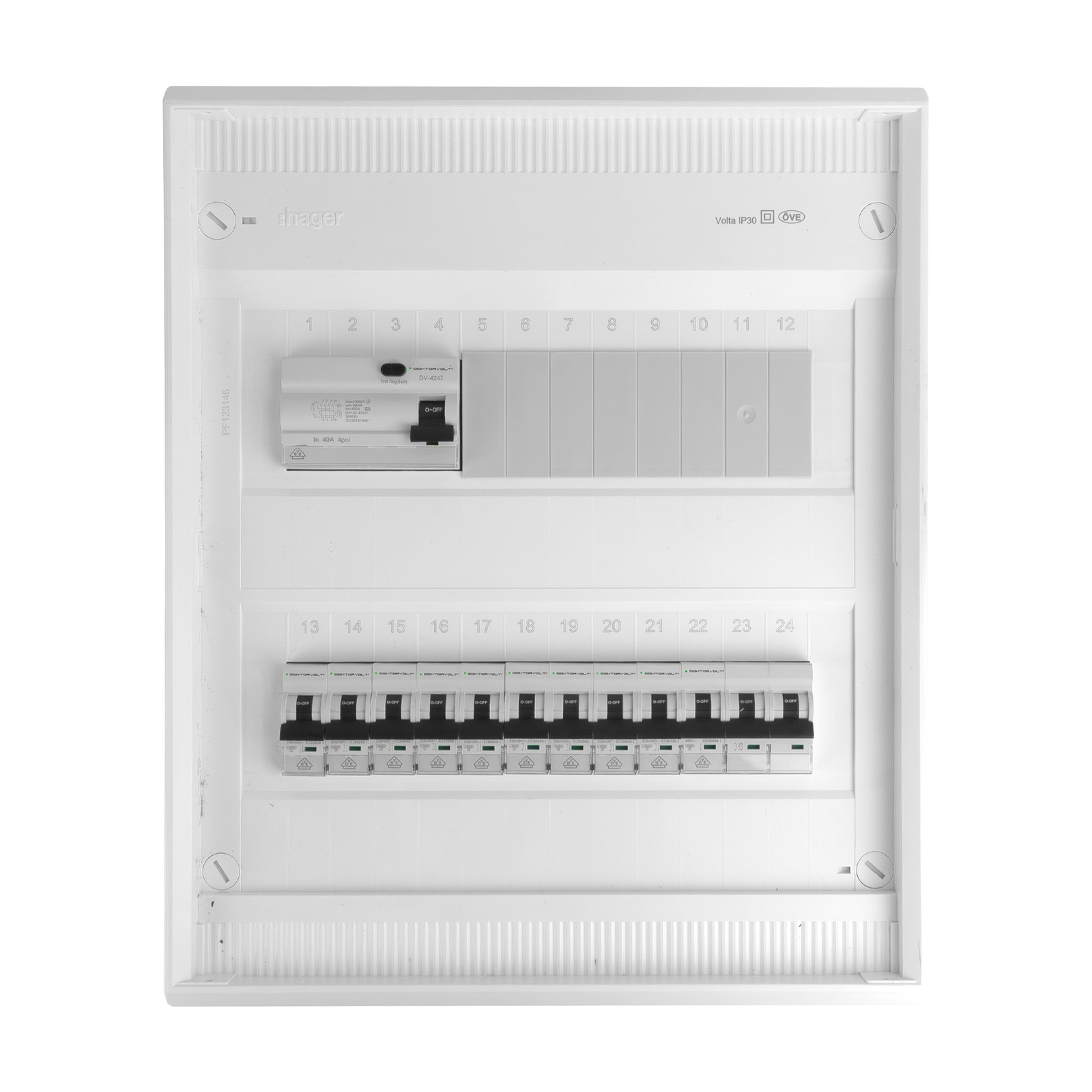

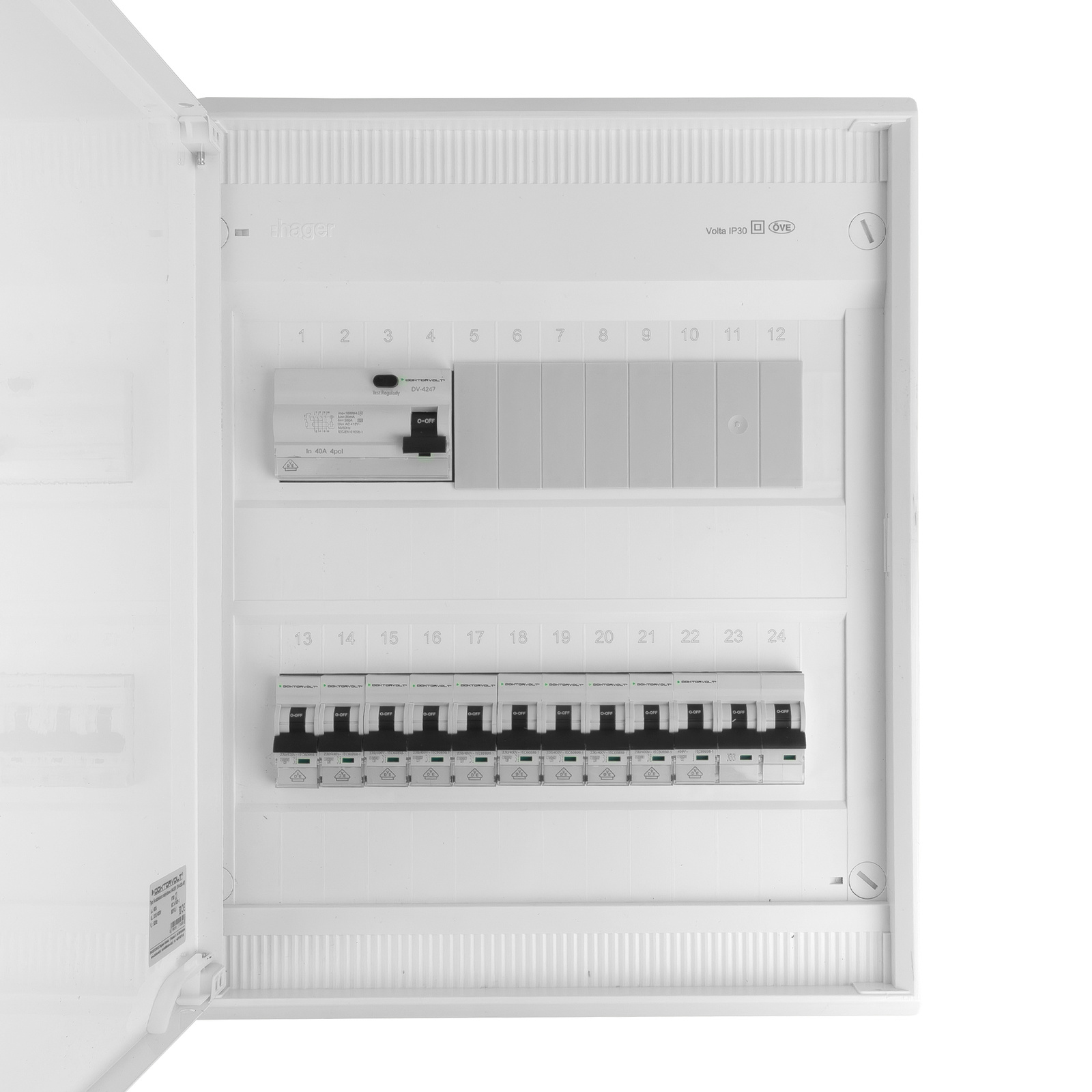

Le boîtier est équipé d’un disjoncteur différentiel 40 A 30 mA de type A 3P+N 10 kA, de neuf disjoncteurs de surintensité B 16 A 1P 10 kA et d’un disjoncteur de surintensité B 16 A 3P 10 kA de la marque Doktorvolt. Conçue pour un montage en saillie. Elle comporte deux rangées permettant d’installer 24 modules. Le boîtier s’intègre parfaitement à divers intérieurs grâce à sa finition en blanc pur RAL 9010. Câblé et prêt à l’emploi. Équipé de bornes de dérivation de la marque Pollmann.

Caractéristiques techniques

Informations générales

Modèle : DV-6326-NT

EAN : 5905191016326

Référence de la série : HG

Type de montage : En saillie

Fabricant : DOKTORVOLT

Prises et caractéristiques électriques

Dispositifs de protection :
1 x disjoncteur différentiel RCCB 40 A 30 mA type A 3P+N 10 kA VDE
9 x disjoncteurs de surintensité MCB de type B, 16 A, 1 pôle, 10 kA, VDE
1 x disjoncteur de surintensité MCB de type B, 16 A, 3P, 10 kA, VDE

Tension nominale : 400 V

Fréquence nominale : 50 Hz

Courant nominal : 40 A

Courant de court-circuit nominal conventionnel : ≤ 10 kA

Raccordement par barre omnibus : Oui

Boîtier et caractéristiques techniques

Dimensions du boîtier avec cadre (H x L x P) : 370 x 305 x 96,5 mm

Matériau du boîtier : plastique

Résistance aux rayons UV : Oui

Indice de protection : Classe d'isolation II

Résistance mécanique : IK07

Couleur du boîtier : Blanc pur RAL 9010

Nombre de modules : 24

Nombre de rangées : 2

Bloc de bornes de neutre : Oui

Bloc de bornes de mise à la terre : Oui

Indice de protection du boîtier : IP30

Type de verrouillage : Verrouillage à loquet, sans serrure

Essai au fil incandescent : 750 °C

Câblage et normes

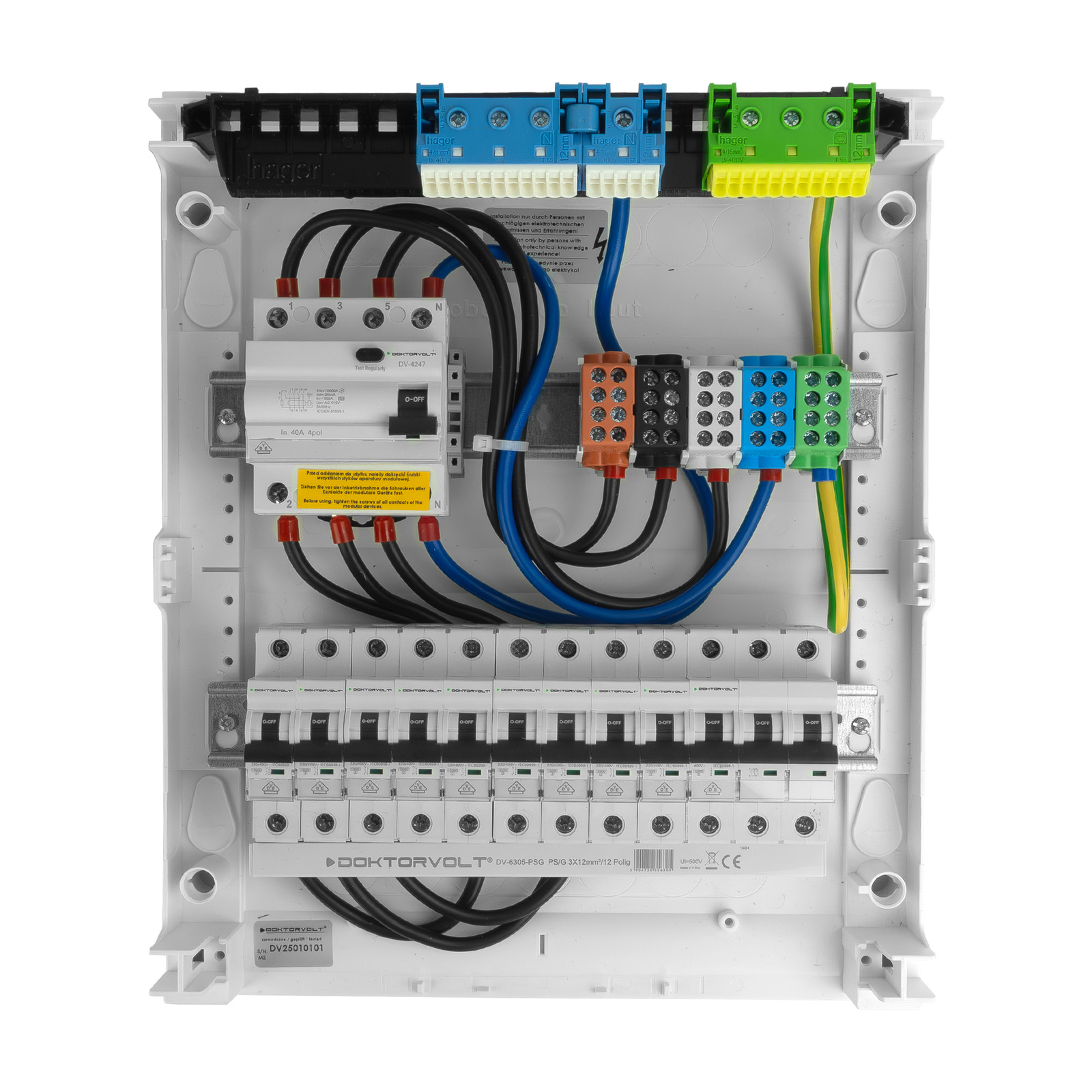

Câblage interne du tableau :
Conducteurs neutres : câble de commande H07V-K 10 mm² bleu
Conducteurs d'alimentation : câble de commande H07V-K 10 mm² noir
Conducteurs de protection : câble de commande H07V-K 16 mm² jaune-vert

Normes et certifications :
PN-EN 61439-1
PN-EN 61439-3

Chaque produit acheté est livré avec l'ensemble des documents nécessaires.

Certificat = garantie de qualité :

Les produits de la marque DOKTORVOLT sont régulièrement testés afin de garantir une qualité optimale. Une fois les tests réussis, chaque produit reçoit un certificat individuel attestant du contrôle qualité effectué. L'entreprise utilise, dans son processus de production, un système certifié par TÜV SÜD, gage d'une qualité élevée.

Indice de protection IP = plus de sécurité :

L'indice de protection IP est une norme internationale qui détermine dans quelle mesure un objet résiste à des facteurs de risque potentiels. Il se compose de deux chiffres qui indiquent le degré d'étanchéité à la poussière et à l'eau du produit. La détermination de l'indice IP permet d'utiliser le produit en toute connaissance de cause et dans des conditions sûres. L'indice de protection IP30 nous indique que l'appareil :
- est protégé contre la pénétration d’objets d’une taille supérieure à 2,5 mm
- n’est pas protégé contre les gouttes, les jets d’eau ou l’immersion
